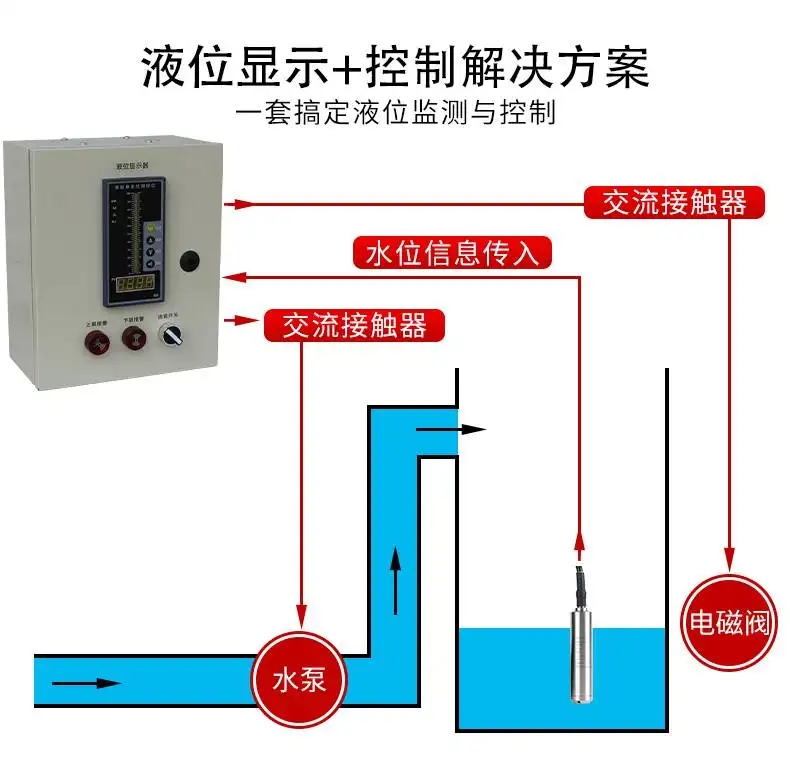

液位自動控制器本產品適用于水塔蓄水和水箱排水的所有電動水泵。主要功能：1、自動上水，上水全停。用于排水時，控制器會自動排水，水停止。水泵（或電磁閥）可根據您設定的水塔或水池水位自動開啟和關閉。

安裝方法:將控制器水平固定在液面上方，被控液面的高度由兩個浮球在液體中的上下高度決定，可根據需要任意調節。注意事項：1、使用前先將浮子注滿水，一球注滿一些，一次少注滿，灌完后，擰上浮子上的橡皮塞。當兩個球串在一起時，它們可以半浮在水里。開關必須水平安裝，接線和浮球禁止在水塔或水池內擦拭或懸掛任何物體，否則會造成失控或損壞電機。冬季氣溫很低，發生管道結冰或其他停水時，切斷電源。

成套產品：控制開關取下蓋后上方產品接線位置圖浮球及取下膠塞后浮球膠塞取下膠球在浮球穿線引線孔產品包裝220V電壓接線方式安裝效果圖380V接線圖。這款產品的加工定制是可以的，品牌是JY-15型浮球液位開關，輸出電流220V工作溫度為0～90℃，工作溫度范圍為材質有塑料、銅、電源電壓為220V，適用范圍是水箱、水池、水塔。

電路是如何工作的：液位自動控制器電路由電源電路、液位檢測電路和控制執行電路組成，如圖所示。電源電路由刀開關Q、保險絲FU、電源變壓器T，整流二極管VD1～VD4，限流電阻R1和R5，濾波電容C1和穩壓二極管VS。液位檢測電路由高電平電極H、低電平電極L和主電極M組成。控制執行電路由晶體管V、繼電器K、時基集成電路IC、二極管VD5～VD8及外圍阻容元件組成。

刀開關Q接通，交流380V電壓降低T時，儲液罐內無液體或液位低于低液位電極L時，整流電路無電流，控制電路無工作電壓，繼電器K處于釋放狀態，其常閉觸點接通，交流接觸器KM通電，液泵電機M通電并開始加液。當儲液槽內的液位到達低液位電極L時，低液面電極L通過液體與主電極M連接，整流電路有直流電壓輸出。經過C1濾波、R5限流和VS穩壓后，產生12V直流電壓，并提供給控制執行電路。此時，V處于截止?fàn)顟B(tài)，IC的2引腳和6引腳為高電平，3引腳輸出為低電平，繼電器K不工作，液泵電機M繼續加液。

當儲液罐內的液位到達高液位電極H時，高液位極H通過液體與主電極夾連接，使V接通，IC的2引腳和6引腳變低。引腳3輸出高電平，繼電器K吸，其常閉動斷觸點K斷開，使交流接觸器KM斷電，切斷泵電機M的工作電源，加液泵停止加液。當儲液器中的液位下降到低液位電極L以下時，整流電路的輸入電路再次斷開，使控制執行電路失去工作電源，繼電器K釋放，液下泵又開始加液。這樣就可以實現無人值守的自動供液。

組件的選擇：R1和R5使用2\7線繞電阻器。R2M采用了1/4W金屬膜正極器件。C1選擇電壓值為50V的鋁電解電容器。C2選擇25V鋁電解電容器的電壓值。C3選用單片電容或聚酯電容。VD1～VD8選用1N4001或1N4007硅整流二極管。VS采用1W、12V齊納二極管，如1N4742等型號。

液位自動控制器選擇C8050或58050,3DG8050硅NPN晶體管。該集成電路采用NE555時基集成電路。選擇JRX-13F 12V直流繼電器KM選用線圈電壓為220V的交流接觸器，其接觸電流容量應根據水泵電機的功率確定。T選擇了一個5W的電源變壓器與一個18V（380V/18V）的二次電壓。液位電極可使用1號電池內的碳棒（引線的一端焊接在碳棒上的金屬帽上，然后用環氧樹脂密封）。
