磁翻板液位計的原理、結構和特點
發布時間：2021-12-14 00:18:43
磁翻板液位計是一種現場實時指示液位計，**應用于各行各業的液位測量。那么，磁翻板液位計的工作原理、產品結構和特點是什么？本文介紹如下。希望大家對磁翻板液位計有更深的了解和理解。磁翻板液位計
磁翻板液位計的原理主要是基于連接器和磁耦合的原理，實現液位的實時測量和顯示。浮子中的磁性浮子隨容器中測量液位的升降而升降。浮子內的永磁鋼通過磁耦合驅動浮子外的磁翻板翻轉180°。翻板的兩面分別涂上不同的顏色（通常為紅色和白色），以指示液位的位置。通常，當容器中的液位升高時，活門從白色變?yōu)榧t色。當容器中的液位降低時，活門從紅色變?yōu)榘咨?。指示器的紅白交界處是容器中液位的實際高度433

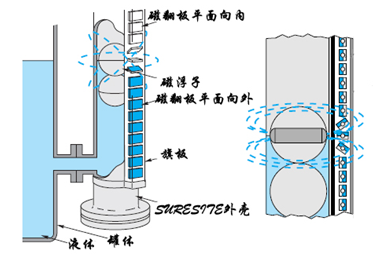

磁翻板液位計工作原理圖
磁性翻板液位計的液位結構
磁性翻板液位計的結構由浮標（主管）、磁性浮子和磁性翻板（磁翻柱）、指示器、排污閥、連接法蘭、，如下圖所示：

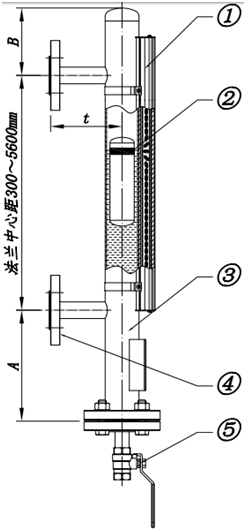

磁翻板液位計結構圖
① 指示器；② 磁浮子；③ 浮動④ 連接法蘭；⑤ 排污閥
磁性翻板液位計；磁性翻板液位計的特點是簡單易用，具有以下突出的特點和優點：
浮子是一個傳感元件，使用磁鋼驅動翻轉指示，因此，不需要能源援助
通過高密封、防泄漏等技術措施，磁翻板液位即使在低溫、高溫、高壓、強腐蝕等各種惡劣環境下也能安全可靠地工作
由于磁性翻板液位計的高兼容性，它已**應用于工業生產，是儲罐、儲罐和其他容器液位測量的理想選擇
然而，由于現場工作條件復雜，實際測量中需要不同類型的磁翻板液位計來適應。目前，磁翻板液位計可根據不同的標準分為不同的類型，如標準型、經濟型、塑料型、襯里型、防爆型、保溫型等。上述不同類型的磁翻板液位計也有不同的特點：
塑料磁翻板液位計；是常用的防腐液位計。在相同量程下，其重量?jī)H為標準磁翻板液位計的15左右，特別便于現場安裝。flap-11c塑料磁性翻板液位計，適用于電廠化學水處理、污水處理、印染工業及其它不溶于PVCpp；的酸性介質的測量。flap-11s經濟型磁性翻板液位計
由304不銹鋼制成，適用于大多數工況和微腐蝕性液體的液位測量。其*突出的特點是經濟性和適用性。浮筒采用優質無縫不銹鋼管，直徑51mm，有效避免了普通管道易泄漏、使用壽命短、耐壓能力不足的缺陷，并提高了產品的可靠性。
內襯聚四氟乙烯防腐磁性翻板液位計
主要用于測量高腐蝕性液體。適用于強酸、強堿、強氧化劑、有機溶劑等介質的測量。**應用于化工、煉油、儲運、水處理等行業433；液位計是一種防爆磁性翻板液位計
它適用于需要遠程傳輸電信號的易燃易爆環境。結合磁力開關或遠程變送器，可實現高低液位報警動作和液位遠程實時控制433
該儀表為絕熱
磁翻板液位計；可根據用戶具體情況定制，包括真空夾套式、蒸汽夾套式、熱水加熱式、夾套冷卻式、電伴熱式、保溫棉式、，適用于測量液體粘度、冬季易凝固液體、低溫或高溫液體介質的測量。
