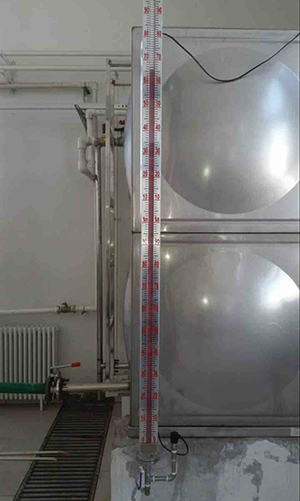

根據浮力原理，浮子隨測量管內液位的升降而上下移動，浮子內的永磁鋼耦合，驅動紅，白色翻轉柱轉動180度；，液位上升時，周轉柱由白變紅，下降時，由紅變白，實現液位指示
將變送器安裝在浮子液位計上，上下移動浮子，配合磁力聯軸器使導桿內的測量元件依次動作，獲取電阻信號的變化，轉換為0~10mA或4~20mA標準信號輸出，并與顯示儀表或計算機連接，達到遠程傳輸?shù)哪康?/div>
3。上限和下限開關輸出：
上限和下限位置由用戶在液位計提升管上設置?？刂破髋溆幸粋€具有自保持功能的黃舌開關。當黃板開關隨液位移動時，利用磁浮子實現報警或限位控制
系統組成及接線
1。上下限位開關輸出：
由黃舌開關和具有自保持功能的轉換器組成。黃舌開關和變流器分別安裝在現場和控制室內，變流器提供三對接觸開關
2.電遠變速器
它由一個測量單元和一個變速器單元組成
3。本安防爆：
a帶本安防爆、上下限位開關輸出型
防爆開關由黃舌開關和帶繼電器觸點的安全柵組成，可直接為用戶提供一對常開或常閉觸點。如果用戶需要更多聯系人，他們可以訂購特殊設計的
B帶安全防爆的遠程傳輸類型
適用于&prod；I類電氣設備（工廠使用），C類氣體，*高表面溫度組T4（135℃）
C注意事項
① 變送器外殼有外部接地，用戶使用時必須可靠接地
② 安全柵的使用應符合相關說明的要求③ 變送器與安全柵本安端連接電纜為雙芯屏蔽電纜，芯線截面積>0.5m，電纜允許分布電容為0.8&mu；F
1。結構簡單，牢固可靠，無需特殊維護
2。液位直接顯示，不受被測液體的高溫、易流動、易燃燒、毒性等特性的影響
3。翻板無電源工作，無需斷開電源即可顯示液位變化和報警
4。適用于真空、高壓、高溫環境，也適用于低密度液體。耐腐蝕性強，適用于大多數腐蝕性液體。
消防水池液位計主要技術指標
1量程：300~19000
2。中等密度（gcm3）：0.5~2
3。中等粘度：&le；0.02pa。S
4。工作溫度℃：-40~350
5。壓力等級（MPa）：&le；32 6. 測量精度：&le；±；10 7. 安裝方式：側裝、頂裝、底裝
8。防護等級：IP65
9。防爆等級：IBⅡcT4（本安型），DⅡBT4（隔爆）
10。傳輸方式：4~20mA或開關量
11。接口法蘭：pn4。0 DN25 hg20593（側裝）；PN1。0 DN100 hg20593（頂裝和底裝）可根據用戶需要定制。
注：當液位計安裝受環境影響時，訂貨時應明確提出空間位置L1<300消防水池液位計使用說明
L.側裝液位計與被測容器上下支管之間*好安裝截止閥，開啟或關閉液位計；另一方面，它為液位計的維護帶來了方便。當上、下截止閥關閉時，打開液位計底部的排污法蘭或拆下排污螺釘，注入清水清洗液位計主體
2。安裝液位計和法蘭中心線的垂直度&le；4&permil當液位計的測量范圍大于3m時，有必要考慮增加中間加強法蘭（或 724）作為固定支座以增加強度 3。配套的遠程液位變送器應與二次儀表分開，與交流電源并聯敷設時，芯線截面積應大于0.8mm，間距至少為20cm。*好通過鐵管或屏蔽雙芯電纜分開敷設。屏蔽層只能在一端接地
4。應選擇液位控制器，其接觸容量應設計為電阻負載。如果使用非電阻或強功率負載，應使用中間繼電器
5進行轉換。當液體介質中含有含有懸浮雜質的磁性物質時，不適合使用該液位計，因為這些雜質會對浮子組件造成卡阻損壞。形狀結構中的盲區（L1）與介質密度有關。因此，不同的媒體有不同的盲點□ 配套儀表及附件目錄
O無排污閥盲板
L液位計底部疏水閥
O無液位報警開關
h高液位報警開關ak-3，帶記憶功能，故障未消除，信號未消除
L低電平報警開關ak-4，帶記憶功能，故障未消除，信號未消除
b高、低電平報警開關全部帶記憶功能，ak-3和ak-4
g高電平報警開關，區域警報ak-1連接一套DF-1轉換放大器
一個pf113a插座
