磁翻板液位計地原理
發布時間：2022-02-10 00:51:02

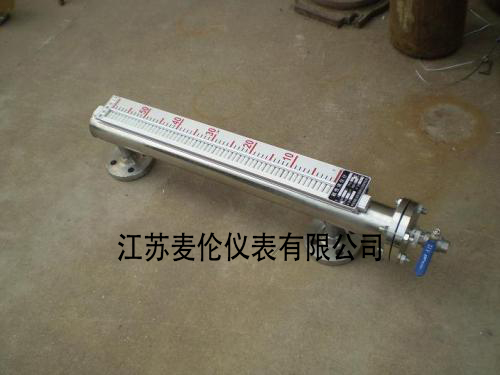

磁翻板液位計（又稱磁浮子液位計）是根據浮力和磁耦合原理研制的。當被測容器中的液位上升和下降時，液位計主體管中的磁性浮子也會上升和下降
浮子中的永磁鋼通過磁性聯軸器，驅動紅，白翻柱翻轉180°傳輸至磁性翻柱指示器，當液位上升翻柱從白色變?yōu)榧t色時，當液位下降翻柱從紅色變?yōu)榘咨珪r(shí)，指示器的紅白交界處是容器中液位的實際高度，磁翻板液位計**應用于電力、石油、化工、冶金、環保、造船、建筑、食品等行業的生產過程中的液位測量和控制。磁翻板液位計的結構特點：
1。磁翻板液位計的結構；液位計根據浮力原理，浮子隨著測量管內液位的上升和下降而上下移動。浮子中的永磁鋼通過磁耦合，在液位上升時由白變紅，在液位下降時由紅變白，從而實現液位指示。
上下限位開關輸出；利用磁浮子隨液位移動，使安裝在液位計提升管設定位置的簧片開關動作，實現開關控制或報警。
液位計的電氣遠程傳輸；將變送器安裝在
磁性翻板液位計上。變送器由傳感器和轉換器組成。通過磁浮子上下移動，配合磁耦合器，使導管內的測量元件依次動作，獲得電阻信號的變化，并將其轉換為0~10或4~20mA的標準電流信號輸出，與數顯儀表或計算機連接，實現遠程顯示和控制。
