浮子式液位計的測量原理
發布時間：2022-02-14 23:47:14
浮子液位計的現場校準是一項創新性工作。液位計測量值的準確性直接影響到交易交接。因此，我們應該充分分析現有的錯誤，并盡量減少錯誤。

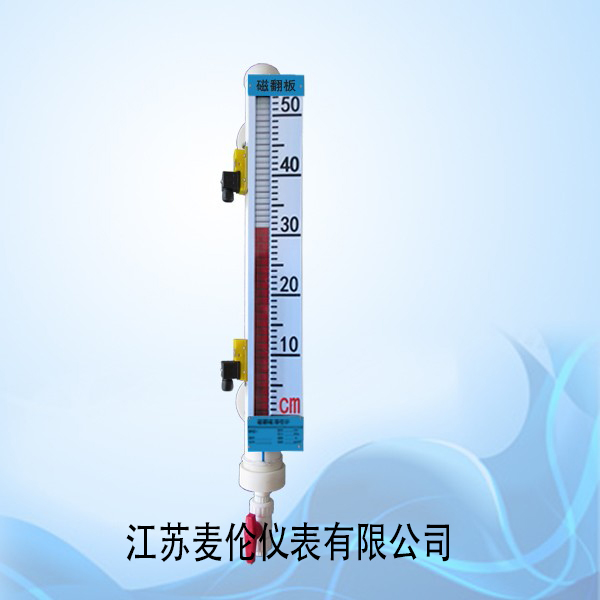

側裝式磁翻板液位計；浮子液位計的結構如下圖所示， 當液位計的傳感器工作時， 傳感器的電路部分將在波導線上激勵脈沖信號， 當信號沿波導線傳播時，波導線周圍將產生脈沖磁場。液位計的傳感器導桿外裝有浮子， 浮子可隨液位變化沿導桿上下滑動。浮子內部有一組永磁體。
當脈沖磁場與浮子產生的磁場相遇時， 浮子周圍的磁場發生變化，因此由磁致伸縮材料制成的波導線在浮子位置產生扭轉波脈沖， 該脈沖以固定速度沿波導線傳回，并由超聲波傳感器檢測。通過測量脈沖信號和扭轉波之間的時間差，可以準確地確定浮子的位置， ，即液位的位置。
在過程控制中，液位儀表通常用于液位檢測。近年來，由于液位儀表精度的不斷提高和液位測量自動化的要求， 液位儀表在液位測量領域得到了**的應用。
浮子液位計因其精度高、環境適應性強、安裝方便而**應用于油庫、貨船、造紙等行業
