遠傳磁翻板液位計變送器
發布時間：2022-02-22 23:24:47

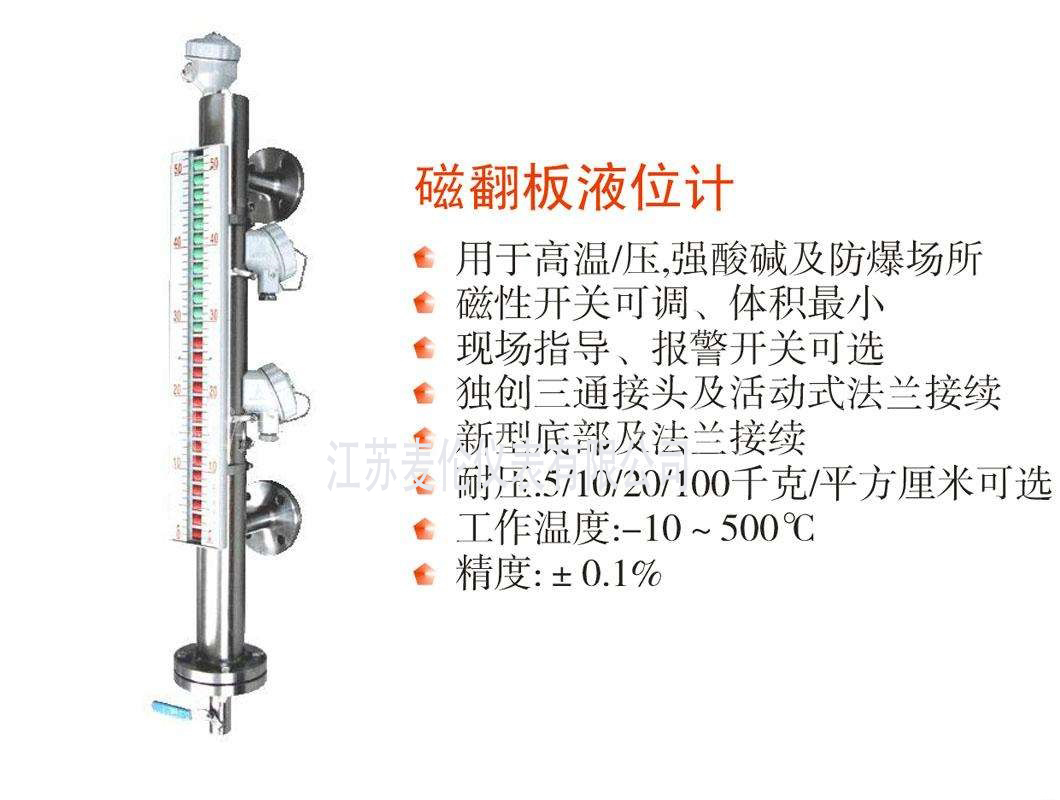

遠程磁翻柱液位計由主體、磁浮子、傳感器、變送器和翻板指示器五部分組成。磁翻板液位計的遠程變送器是磁翻板液位計的重要組成部分。為磁翻板液位計匹配相應的變送器將極大地方便其使用；磁翻板液位計的工作原理是主體中的磁浮子隨著液位的上升和下降同時吸入傳感器中相應位置的干簧管。因此，傳感器中的總電阻（或電壓）會相應變化，然后電阻（或電壓）的變化通過變送器轉換成4~20mA·DC的標準電流輸出，然后通過干彈簧管遠變送器設置上下限報警。
實現液位的位置控制或調節；與遠程變送器匹配時注意以下幾點：使遠程配套儀表靠近液位計的主管，并用不銹鋼固定鋼箍（禁止使用鐵）；遠傳支持儀表的上感應面應朝向并靠近引線管；遠傳支持儀表的零位應與液位計的零位指示在同一水平線上；兩個儀表之間的接線遠程傳輸配套儀表和顯示儀表或工控計算機應通過保護管或屏蔽雙芯電纜分開敷設；接線盒進線孔敷設后，要求密封良好，以防雨水和濕氣侵入，這將使遠程支持儀器無法正常工作。接線盒應在維護或調試后及時蓋好。
**生產啤酒液位計；磁性翻板液位計專用遠程變送器，技術參數如下，測量范圍為300∼ 10000毫米；精度：±10mm；輸出信號：雙線制4∼ 20mADC；電源電壓：24VDC；負載容量：600Ω；功耗：＜1.0W；環境溫度：-40℃∼ + 60 ℃; 中溫：95℃；出口接口螺紋：防爆M20 x 1.5內螺紋。
磁性翻板液位計的遠程變送器由液位傳感器和轉換模塊組成。變送器的傳感器以捆綁形式固定在UHZ磁翻板液位計或UHZ頂裝磁浮球液位計的主管外，使其與液位計處于同一個磁耦合系統中。當磁浮子隨液位上下移動時，與液位對應的干彈簧片組在浮子內磁場的作用下移動，電阻鏈的電阻值發生變化。
改變后的電阻信號被轉換為雙線4∼ 通過轉換模塊輸出20mADC標準信號。該信號可方便地與本公司生產的微機工業智能控制器配合使用，或與其他二次儀表連接，以達到顯示、控制調節和報警的目的；如果相關公司使用磁翻板液位計的遠程變送器，它將更好地促進相關產業的發展。改造后的設施應得到更**的應用，以充分發揮其優勢，為工業發展服務。
