頂裝磁翻板液位計測量
發布時間：2022-02-22 23:57:15
頂部磁性翻板液位計直接安裝在容器頂部。磁性連桿通過浮球與液位（或接口）的上下運動而上下移動。磁力連桿中的磁鋼利用磁力耦合原理驅動磁力翻板指示器；它是根據浮力和磁力耦合原理開發的。根據浮力原理，浮子隨著測量管內液位的升降而上下移動。浮子中的永磁鋼通過磁耦合，驅動紅，白色翻柱，旋轉180°，液位上升時，翻柱由白變紅，下降時由紅變白，實現液位指示。它能清晰直觀地指示工藝容器中的液位或邊界位置，也能遠程傳輸以實現自動控制。

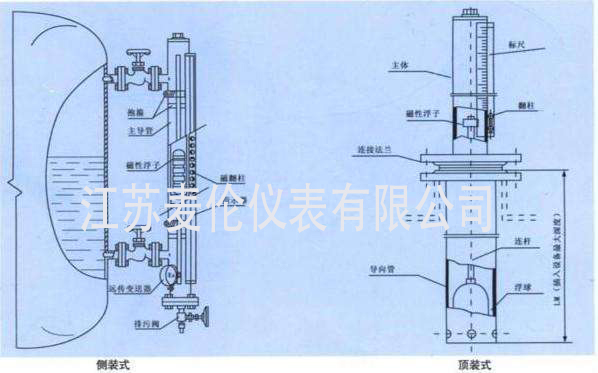

通常，標準頂裝磁翻板液位計由浮子管、工藝連接法蘭、外殼、浮子和液位指示部件組成。適用于一般弱腐蝕性液體的測量。顧名思義，頂部安裝的磁性翻板液位計是一種安裝在容器頂部的安裝方法。它非常適用于一些地下儲罐，或側面開孔不方便的容器，或被測液體介質粘度高，因此不容易使用側裝式液位計等。
頂裝式磁性翻板液位計的制造商；在安裝和使用頂裝式磁性翻板液位計時，應注意的是，液位計的保護導管和主導管必須垂直，連桿不得彎曲，且必須筆直插入。頂裝磁翻板液位計的安裝位置應避開充液口，以防液位計的保護導管或浮球受到沖擊，安裝時連接法蘭不宜過小，否則容易造成過大的盲區。
此外，由于套管小，浮子運行阻力大，浮子容易卡住。一般情況下，*好安裝不小于DN80的連接法蘭，當安裝高度達到4~5m時，建議在液位計兩側增加固定電纜，以確保儀器能在惡劣環境下測量，如現場振動、碰撞、大風天氣等。，導致儀器損壞。安裝防腐液位計時，注意不要損壞防腐層，使防腐層失效。安裝完成后，還需要用磁鋼引導顯示器的翻柱，使零上顯示白色，零下顯示紅色。
頂部安裝的磁性翻板液位計一般分為上下兩部分。上部是液位計的主測量管。帶有磁性活門的顯示面板固定在管道外，以指示液位。該部件安裝在容器頂部，一般通過法蘭與容器法蘭連接。通常選擇DN80或DN100法蘭。頂裝磁翻板液位計只有在正確使用、定期檢查和維護的條件下，才能安全可靠地工作，延長使用壽命。
