雷達液位計的結構
發布時間：2022-02-27 23:50:47
儲運部?jī)?chǔ)罐主要儲存轉運的成品油、原油和廢油，多為常壓浮頂罐。導波管
雷達液位計用于液位測量。液位測量系統由RTG液位計、FCU通信單元、RTL2現場總線、罐側儀表RDU等組成，F(xiàn)CU與DCS采用Modbus協議進行通信；雷達測量精度可達±5mm。其獨特的低損耗模式（低損耗模式）配備了特殊的陣列天線。

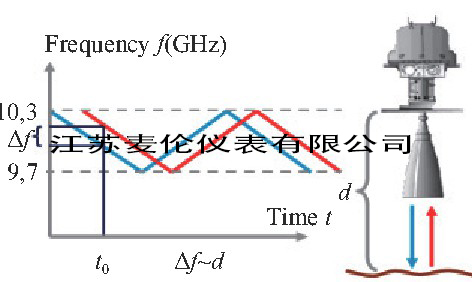

利用FM連續波（FMCW）測量原理，雷達波可以集中在波導的中心，回波信號強，液位數據穩定。以下是儲運罐區使用的雷達液位計FM連續波（FMCW）測量原理的系統組成和功能介紹。波導專用陣列天線它是由幾個小天線組成的天線陣列。它發射的電磁波能量集中在波導的中心，與管壁的接觸能量很小。因此，受管壁不均勻性和測量介質上盤的影響較小
雷達頭同一雷達頭可與不同天線類型靈活互換，降低備件成本。雷達儀表主要由以下部件組成：變壓器整流卡TRC:交直流轉換功能現場通信卡FCC:負責處理與外部設備的通信。不同的現場通信卡對應不同的協議（Hart、FF、MODBUS等）信號處理卡SPC:保存探測器數據模擬處理卡APC:主要用于模擬輸入信號濾波和多路傳輸變送器接口卡tic:本安輔助輸入需要此卡溫度多路復用卡TMC：連接溫度傳感器主板MB：用于連接各種功能卡
雷達液位計場控單元FCU；FCU單元包括電源模塊、FCM通信卡、FCI通信卡和背板。FCM通信板通過TRL2現場總線與RTG雷達液位計連接；FCI通信板通過Modbus協議與DCS控制器通信；FCU通常采用冗余配置，以增強通信的安全性。非活動現場通信單元通常檢查連接的活動現場通信單元是否處于活動狀態。如果主動現場通信單元發生故障，它將向備用現場通信單元發送信號，以接管其通信功能，然后備用現場通信單元將立即切換到主動狀態。
