雷達液位計測量原理
發布時間：2022-02-28 00:02:26

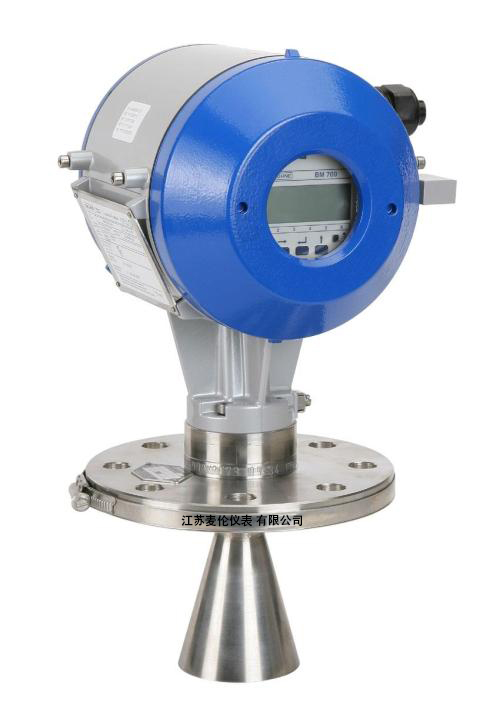

雷達液位計使用高頻振蕩器作為雷達波發生器，發生器產生的雷達波通過波導管被引導到雷達天線，然后向外傳播。當雷達波達到檢測液位時，一部分被吸收，另一部分被反射回雷達天線接收。液位測量是通過建立透射波和反射波之間的函數關系來實現的?；趦煞N不同的測量原理，雷達液位計主要分為時域脈沖雷達液位計和調頻連續波 （FMCW）雷達液位計。
雷達液位計的測量原理是什么；時域脈沖雷達液位計基于雷達波、的時域反射（TDR）原理，它通過測量單脈沖電磁波的傳輸時間來測量液位。它的準確性主要取決于對時間的精確測量。由于在測量儲罐液位時，雷達波信號以光速傳播，且雷達波在儲罐中的傳播距離較短，因此難以保證準確測量。
調頻連續波雷達液位計采用同步調頻脈沖技術。微波發射器和接收器安裝在儲罐頂部，用于將線性調制頻率的微波信號傳輸?shù)揭后w表面。由于通過接收器105的反射波的頻率與通過表面的反射波的時間之間存在差異，因此獲得反射信號
還使用雷達波的傳播特性進行液位測量。
時域脈沖
雷達液位計是基于時間測量的，時間是一個連續的模擬量，在物理上只能通過無限近似來切割。因此，時域脈沖法是一種模擬技術，只能提供較低的測量精度，其優點是制造成本相對較低；FMCW雷達液位計基于頻率測量，頻率是一個完整的數字量，可以精確切割和測量。因此，F(xiàn)MCW方法是一種數字技術，可以提供良好的測量精度和穩定的輸出信號。
