遠傳磁翻板液位計的原理
發布時間：2022-02-28 23:39:32

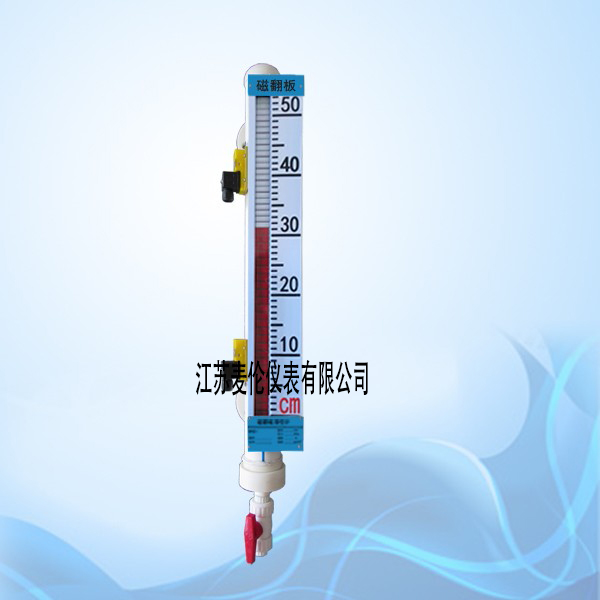

磁翻板液位計主要采用兩種形式：磁耦合原理和浮力原理。正常工作時，磁性翻轉板中的磁浮子會隨著被測液體的升降而上下浮動。浮子內的磁鋼驅動面板上的磁性翻轉柱。在磁耦合原理的作用下，內部翻轉柱會發生變化?？梢允褂脙煞N顏色來區分翻轉柱的移動。當轉換柱的顏色從白轉紅變?yōu)闀r，表示介質液位上升。當柱的顏色由紅色變?yōu)榘咨珪r，表示介質液位正在下降
可通過紅白交界處確定液位的實際情況 ，方便工作人員觀察。同樣，與磁翻板匹配的簧片液位變送器也將比例4-20mA電流信號傳輸至PLC，DCS等液位變化控制顯示系統；Teflon襯磁翻板液位計-Teflon襯磁翻板液位計制造商
遠干簧式液位變送器工作原理；液位變送器由液位傳感器和轉換模塊組成 液位傳感器由一組干彈簧和電阻鏈組成。干式 簧片 J 和電阻 R 的電氣連接?；晒芎碗娮杵髅扛?20mm 設置一次，和 等距安裝 安裝在不銹鋼管中。所有電阻器的電阻值相同， ，即： R1=R2=R3…=注冊護士。電阻器的數量取決于液體 液位測量范圍（ 即刻度長度）
例如，當測量范圍 范圍為 1200mm ， 然后 R電阻的數量n is n =1200÷ 20=60（ PCS） 液位傳感器和磁翻板液位計平行安裝在浮筒的 側， 位于磁浮子的磁耦合系統中。當磁浮子隨著液位上下移動時， 磁場 將相應高度的簧管拉入，因此電阻鏈的電阻值， 即 A、 B 點 電流電阻值 Rab 改變
例如，當液位處于*低 ， J0 接通時， 所有電阻器被 J0 ， Rab is 0 當 液位處于*高位置時， Jn 拉入， Rab 是串聯的 N 電阻器的總和。也就是說，當 液位為 0%時 Rab=0， Rab 液位為**** 時為*大值。282轉換模塊實際上是一個簡單的測量電阻值的 電路，由 Ψ V （ 電阻電壓） 轉換電路組成，VI（ 電壓 電流） 轉換電路和零位及量程調整電路；簧管電阻鏈磁耦合類型 量程 300 ~ 8000mm 精度 ±10mm 返回誤差 ±10mm 輸出信號 4~ 20 MA （ 雙線制） 負載能力 600ψ功耗<1 0W 環境溫度 -40~ +80℃ 防護等級IP65 電源電壓 24V d.c
磁翻板液位計與干簧液位計一起使用時需要調整變送器；調整非常簡單 由于傳感器和磁翻板液位計位于同一個磁耦合系統 系統中， 且測量范圍一致， 因此，可以使用磁翻板液位計 液位計的刻度進行調整。在調整過程中， 只需要一塊 磁鋼， 靠近天平上待校準點的位置， 調整轉換模塊的輸出 ， 使其對應。當磁鋼接近刻度的 0 mm 刻度時， 調整“零位”電阻， 使輸出為 4mA ， 然后將磁鋼 置于刻度的 ****位置， 調整“量程”電阻， 將 輸出為 20mA 。經過三次反復調整后， 調整完成
磁翻板液位計的優點；液位測量方法多種，液位測量儀器種類繁多， 此處僅與使用***的普通 靜壓液位測量儀 進行比較。差壓變送器用于根據靜壓原理測量液位。 應考慮被測介質的密度和氣相的負遷移。當實際 工況使介質處于臨界沸騰狀態時， 其密度是一個變量 數 或當由多個組分組成的混合物的濃度發生變化時，如果不使用負遷移，則 的密度也會發生變化， 氣相脈沖管 使用滲出， 或負遷移， 當滲出桶中的液體蒸發或 損失時， 將有錯誤’這些錯誤在時間上的發生 不可預測， 的值不固定， 有時錯誤的百分比 可以高達 2位。
當 lb 液位變送器測量液位時， 不受 中等密度的影響， 不存在負遷移問題， 誤差固定在±10mm， 對于量程較小的液位測量系統（ 如0~ 500mm 量程） 雖然稍大， 約為±2% ， 但其誤差是固定的 對于量程較大的液位測量，其誤差非常小， 例如， for in 0~ 2m， 其誤差僅為±0 5%。
2工作負載 a
磁翻板液位計和差壓變送器需要 4法蘭進行安裝， 而本系統只需要 2 法蘭， 同時，設備上的開口很少 備用， 對設備有利。同時，消除 2 type 液位計 液位計和差壓變送器的源位置不一致導致的 液位百分比讀數不一致所帶來的不便。磁翻板液位計**應用于化工原料、油品、高壓高溫液體的液位測量。*大的優勢是穩定性。可現場顯示，遠程顯示，輸出高低開關量。如果出現故障，可以快速知道，這可以減少在每個儲罐中安裝多個液位計的尷尬，并節省資金
