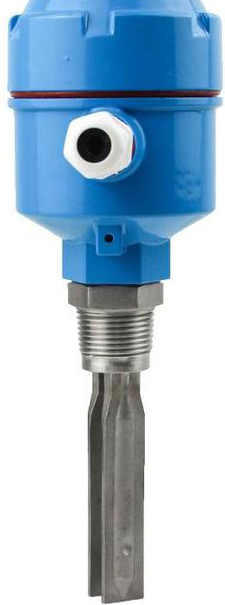

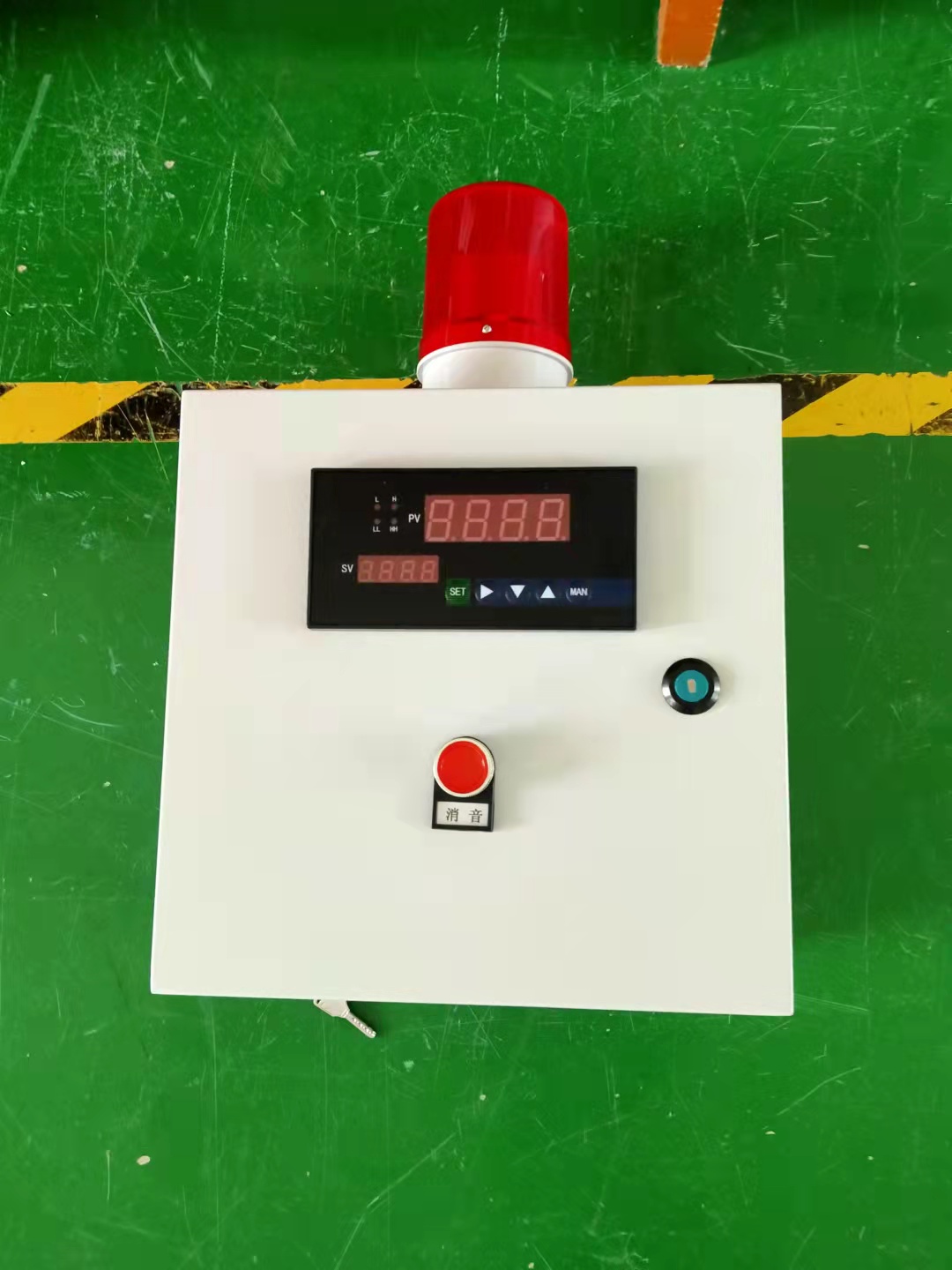

物位報警儀

物位報警儀根據使用的物理原理，液位測量儀表可分為直讀液位儀表、差壓液位儀表（包括壓力型）、浮力液位儀表、電測量（電阻、電容和電感）液位儀表···

訂購熱線：181-5507-8261

產品詳情

物位報警儀根據使用的物理原理，液位測量儀表可分為直讀液位儀表、差壓液位儀表（包括壓力型）、浮力液位儀表、電測量（電阻、電容和電感）液位儀表、超聲波液位儀表、，核輻射水平儀等直讀水平儀可直接從測量機構讀取液位。玻璃管（或玻璃板）液位計利用連接器的原理與旁路玻璃管（或玻璃板）一起讀數。根據測量要求，有透光型和反射型儀器浸入儀器的液位浮動位置（也稱為浮動浮動位置551），并受到儀器的液位浮動位置的力。這種儀器分為兩類：一類是浮力在測量過程中保持不變，如浮球式液位計和浮標式液位計。工作時，浮標隨液位高度變化，通過杠桿或鋼絲繩等機構傳遞浮標位移，然后通過電位器和數字面板將其轉換為模擬或數字信號；另一個是浮力在測量過程中發生變化，。當液位變化時，浮筒不同程度地浸入液體中，浮力也不同。通過將浮力的變化轉化為差動變壓器鐵芯的位移，可以輸出相應的電信號進行指示、記錄、報警和調整，還可以遠程傳輸。

差壓儀利用液體的靜壓來測量液位。液底壓力與容器中的液位和液面上的氣壓有關。如果測量開口容器中的液位，可通過壓力測量儀表或壓力變送器間接測量液位；如果液位是在有壓力的密封容器中測量的，則采用測量差壓的方法來消除壓力對液位的影響。容器底部與差壓變送器的正壓室連接，液位上的空間與負壓室連接。然后測量液位的高度

液位儀將料位的變化轉化為電氣參數（如電阻、電容和電感）的變化，然后成為電信號輸出。這種儀器分為電阻型、電容型和電感型

① 電阻式液位計采用液位變化引起電極電阻變化的原理（圖3）。如果電阻因料位變化而逐漸變化，則可用于連續測量料位；如果只有當接觸電極的料位發生變化時才導致電阻突然變化，則可用于定點報警以控制料位。電阻式液位計工作時，電極與被測介質（一般為導電液體）接觸，電極表面接觸條件的變化（如污垢、銹蝕、腐蝕等）會引起表面接觸電阻的變化，導致測量誤差。使用時間越長，錯誤越大。因此，盡管該儀器結構簡單，但其應用范圍并不**。主要用于液位定點報警和控制，很少用于連續測量

② 電容式液位計在液位變化時改變電極的電容。基于該原理的電容式液位計可以測量導電液體和非導電液體的液位，以及非導電顆粒固體的料位。兩個同軸的相互絕緣的導電金屬圓筒被非導電介質隔開形成一個電容器，其電容為：

式中ε為介電系數，l為圓柱形電極的高度，D和D分別是外電極的內徑和內電極的外徑。由液位變化引起ε，50。DD變化，導致電容變化。測量此變化值可以測量物料級別。根據這一原理，使用不同形狀的電容測量頭可以形成各種電容式液位計（圖4）?，F(xiàn)代電容式液位計采用安全防爆措施，其應用范圍已擴大到一些化工、石油、輕工業部門。電容式液位計是應用***的電子液位計之一

③ 電感式液位計是利用液位變化引起的自感、互感或感應電流的變化來測量液位的儀器。通常使用感應式高頻液位計或諧振式液位計。液位信號報警器也可以由帶有磁性導電材料的浮子和電磁感應線圈制成。使用感應測量可以實現完全非接觸測量

超聲波在液體中具有良好的方向性，并且在遇到界面時可以反射。因此，可以通過測量超聲波從發射到反射的時間來確定液位的高度。通常，電激勵用于使壓電換能器（常用的壓電換能器，如鋯鈦酸鉛、鈮鎂鉛和鈦酸鋇）發出聲波。壓電換能器將液體表面反射的聲脈沖轉換為電脈沖。定時電路測量超聲波在液體中來回傳播的時間，根據超聲波在液體中的傳播速度計算液位高度。聲波的接收和傳輸可以是同一個傳感器，也可以是兩個傳感器。超聲波液位計根據聲波傳播介質的不同可分為液體介質、氣體介質和固體介質（圖5）

使用超聲波液位計測量的優點是檢測元件不能接觸被測液體，適用于高腐蝕性、高壓、有毒、高粘度液體的液位測量。此外，它不怕煙和光，不受電磁干擾。它可以測量各種液體的液位以及粉末和顆粒固體的料位。它還可以測量兩種液體的界面、液位差和物料液位差。固體介質測量法可以測量沸騰介質的液位，并允許液位波動和傾斜，例如測量火箭、飛機和船舶燃料艙中的液位。液體介質測量法被**應用于海水深度測量

物位報警儀核輻射物位儀，它利用物質（一定水平的液體或固體）對核輻射的吸收減弱射線強度來測量物位的原理。核輻射可以穿透厚鋼板和其他固體，因此這種儀器可以進行非接觸測量。無需為容器開孔?？稍趶?qiáng)光、濃煙、高壓、高溫等惡劣工作條件下測量高粘度、爆炸性、腐蝕性介質的液位。這是其他類型的料位儀無法與之相比的優勢。但由于核輻射影響人體健康，需要采取現場勞動保護措施，這在一定程度上限制了核輻射液位計

鋼帶浮子式液位計
