壓力變送器故障解決
壓力變送器由傳感器發展而來，是一種輸出標準信號的傳感器。它是一種將壓力變量轉換為可傳輸?shù)臉藴驶敵鲂盘柕膬x器。輸出信號和壓力變量之間存在給定的連續函數關系，通常為線性函數.

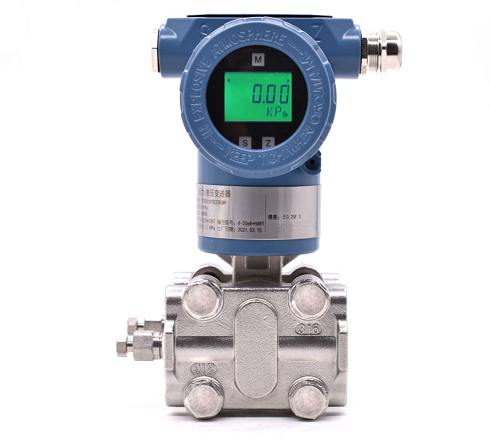

壓力變送器通常由兩部分組成： 壓力傳感單元、信號處理和轉換單元。有些壓力變送器增加了顯示單元，有些具有現場總線功能。根據原件（圖1），壓力變送器可分為電容式（壓力變送器示意圖）、諧波振動式、壓阻式、力（ 扭矩） 平衡式、，感應式和應變式.
壓力變送器的安裝要求;氣動壓力變送器的安裝;壓力變送器應安裝在垂直或水平管道上，且無強烈振動; 周圍環境不得含有對碳鋼有腐蝕性的彈倉，銅及合金;為了便于維護和調零，設備上方和側面應留有足夠的空間; 壓力變送器應盡可能靠近測壓處，安裝后測得的壓力為零時，一般不超過5m;壓力變送器的輸出壓力應為 20KPa，否則應進行調整; 壓力變送器使用的氣源應為過濾的純壓縮空氣
.
故障和解決方;變送器線性不良;故障現象： 驗證壓力變送器時，零點和終點為負誤差，但中間某一點的正誤差嚴重失范。不可能通過增加或減少量程和提高或降低零點進行調整，從而使誤差在允許范圍內;原因分析： 線性不合格的儀器可以通過增加或減少量程和調整提升零點來鑒定。由于中間點的誤差超出公差范圍，無法通過調整零點和量程一起調整儀器以合格。智能變送器的精度取決于兩個因素： 一個是敏感元件，另一個是電子轉換電路的精度
解決方案： 智能儀器儀表的穩定性差。其中大多數是發生故障的敏感部件，通常很難調整和糾正。您可以調整 AD 轉換電路進行校正，但校正量不是很大;儀表導壓管堵塞;故障現象： 生產過程中壓力變送器輸出變化緩慢，甚至沒有變化;原因分析： 生產過程中，經常會遇到被測介質中含有固體懸浮顆粒粉末，有些經過很長時間后會固化，管道中會生銹，這會導致導壓管堵塞，使測量無法正常進行溶液： 拆除導壓管進行疏浚和清潔;差壓變送器高低壓管道反向連接;故障現象： **測量系統，一次元件為孔板，差壓變送器是測量儀表。設備投入運行時，差壓變送器輸出不上升，但指示值低于零.
原因分析：與節流孔板和差壓變送器匹配的流量測量系統運行時，儀表的指示值輸出低于零?？赡苡幸韵略颍? 差壓變送器高壓管道堵塞或泄漏;差壓變送器高低壓管道反向連接;管道內介質流向與設計相反;差壓變送器故障經檢查，差壓變送器正常，輸出隨差壓信號變化而變化。連接導管無堵塞或泄漏，這是由高低壓脈沖管反向連接溶液： 孔板反向安裝引起的。然而，對于智能壓力變送器，如果高低壓管道連接不正確，只需將檢測部分和傳輸部分的相對位置旋轉180°;差壓變送器啟動后無指示;故障現象： 高壓蒸汽流量變送器啟動后無指示，一段時間后，流量指示緩慢上升;原因分析： 未按照操作程序打開儀表，隔離液的所有冷凝水被沖走，高壓蒸汽進入變送器外殼，影響變送器的正常運行。
一般情況下，
壓力變送器在有高壓蒸汽或腐蝕性介質的測量系統中，為了防止損壞變送器膜盒組件，隔離液通常填充隔離液。對于蒸汽系統，隔離液為冷凝液。當差壓變送器三閥組上的平衡閥打開時，如果三閥組高壓側和低壓側的截止閥同時打開，導壓管中現有的冷凝水將由于差壓被沖入蒸汽管，使高溫蒸汽進入變送器外殼。如果變送器溫度過高，測量數據會失真，甚至設備會損壞;解決方案： 拆卸差壓變送器進行檢查。在變送器外殼不被高溫蒸汽損壞的情況下，等待數小時后，在導管281中產生冷凝水后，儀器將自然恢復.
