阻旋料位開關在細粉分離器料倉的應用
發布時間：2022-03-28 23:48:02
阻旋料位開關細粉分離器是一種用于氣固分離的旋風分離器。分離器的分離效率直接影響顆粒的捕獲和逃逸率。氣竄是影響分離器分離效率的重要因素之一。防止氣竄的方法是建立物料密封，即依靠料位的高度進行密封，消除氣竄的可能性。有許多方法可以監控筒倉的料位。杭州齊格100tD污泥焚燒工程細粉分離器料倉，選用防旋轉料位開關監控料位.

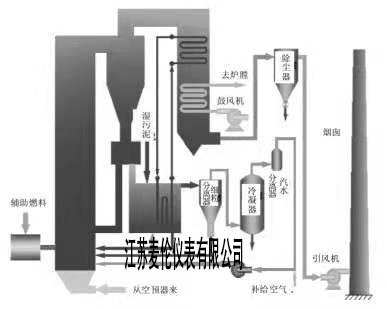

工程背景及應用領域2009年建成100tD循環流化床一體化污泥焚燒項目，2010年8月進入調試階段。循環流化床污泥綜合焚燒工藝流程.
污泥綜合焚燒系統主要包括干燥系統、焚燒系統和煙氣凈化系統。干燥系統包括干燥器、細粉分離器、冷凝器、汽水分離器和循環風機。濕污泥在干燥器中干燥后，部分細顆粒和流態化氣體進入細粉分離器，分離出的細顆粒進入料倉，通過螺旋輸送機送入爐膛焚燒。細粉分離器、料倉和螺旋輸送機的流程.
所示，如果料倉的料位監測不準確，則很可能在運行過程中料倉內沒有物料，爐氣流回細粉分離器，影響分離效率；或者料倉中的料位高度堆積在細粉分離器中，這也會降低分離效率。細粉分離器的分離效率降低，顆粒逸出增加，容易造成干燥循環系統的管道和風機積灰，甚至堵塞干燥器的風帽。
由此可見，將細粉分離器料倉的料位控制在合適的高度，以保證細粉分離器的分離效率，對系統的連續運行起著重要作用。杭州齊格100tD污泥焚燒項目中，*初在細粉分離器料倉內安裝了兩個射頻導納料位開關，但調試表明，射頻導納開關無法正確監測料位，這可能與料倉內粉塵濃度高、顆粒細等因素有關。目前，杭州齊格污泥焚燒項目中，RF導納料位開關已被防轉料位開關取代，以正確監控料倉料位.

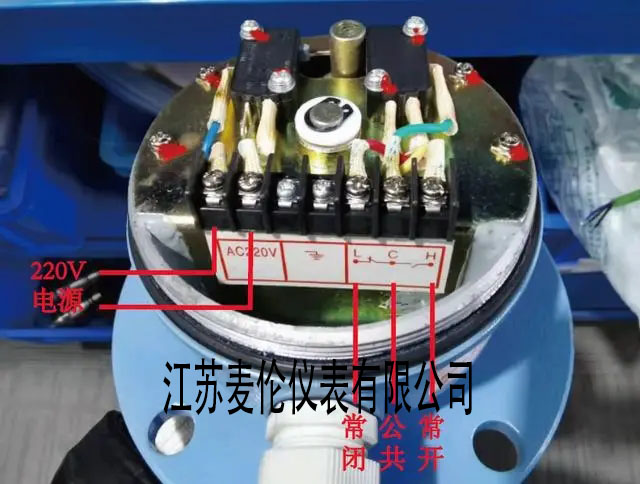

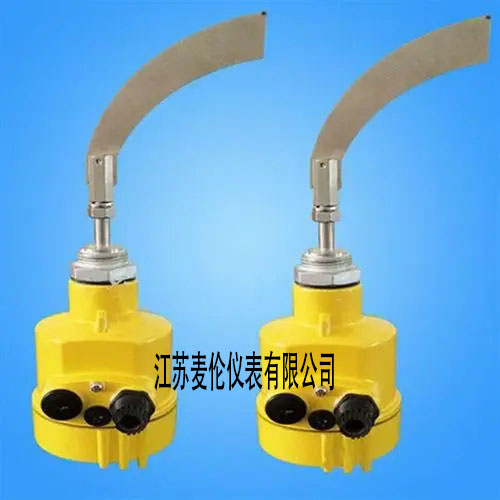

工作原理;防轉料位開關采用micro馬達作為驅動裝置，傳動軸與離合器相連。未接觸材料時，馬達工作正常。當?shù)镀佑|材料時，馬達停止旋轉，檢測裝置輸出接觸信號并切斷電源以停止旋轉。當材料下落時，葉片阻力消失，檢測裝置依靠扭轉彈簧恢復到原始狀態，馬達恢復旋轉。對于不同比重的材料，扭矩可調特點：馬達性能可靠，長期連續運行;獨特的油封設計可防止灰塵沿軸滲透;扭矩穩定可靠，葉片承受過大負載時可調;馬達旋轉機構將自動滑動以防止損壞;方便的接線，220V或24V電源，并可直接輸出數字量.
結論;控制細粉分離器料倉的料位高度，防止?fàn)t氣流回細粉分離器，有助于提高細粉分離器的分離效率，對保證細粉分離器的連續穩定運行起到重要作用細粉分離器料倉內物料堆積密度為1030kgM，D50為52.1μM。細顆粒、輕質物料;細粉分離器料倉采用棕色儀表防轉料位開關，可準確監控料倉料位。它適用于筒倉618中粉塵濃度大、物料粒度細的應用
