差壓式變送器蒸汽鍋爐液位檢測
發布時間：2022-03-30 00:04:10
差壓式變送器液位檢測蒸汽鍋爐是油田生產中的重要設備。它不僅可以為生產提供動力，還可以提供熱源。蒸汽鍋爐的液位是保證安全生產、提供優質蒸汽的重要參數。差壓式液位變送器通常用作現場具有遠程信號功能的液位檢測設備。常用的檢測方法有兩種，**兩種：正壓室與下截止閥的導壓管相連，適用于安裝智能差壓變送器；第二種方法是將正壓室連接到上截止閥的導壓管上，適用于安裝非智能差壓變送器。通過了解和掌握這兩種方法，可以根據現場實際情況選擇合理的安裝方式，保證蒸汽鍋爐液位的準確檢測和蒸汽鍋爐的穩定運行，為大慶油田的生產提供有力保障，尤其是油田冬季的生產運行
蒸汽鍋爐是油田生產中的重要設備。它不僅可以為生產提供動力，還可以提供熱源。在大慶油田，蒸汽鍋爐的正常運行對保證油田冬季正常生產至關重要。蒸汽鍋爐的液位是保證安全生產、提供優質蒸汽的重要參數。液位檢測不準確會導致鍋爐滿水或缺水。水位過高會給蒸汽帶水，影響蒸汽質量；水位低可能導致生產事故
檢測方法；檢測蒸汽鍋爐液位的設備有幾種。根據蒸汽鍋爐的性質，現場檢測設備通常采用差壓液位變送器，并具有遠程信號功能。差壓式液位變送器的工作原理是，當容器中的液位發生變化時，液柱產生的靜壓也會發生變化，即水位高度與壓力成正比。只要測量蒸汽鍋爐中的水壓，就可以知道水位。檢測蒸汽鍋爐液位時差壓變送器的安裝方法。

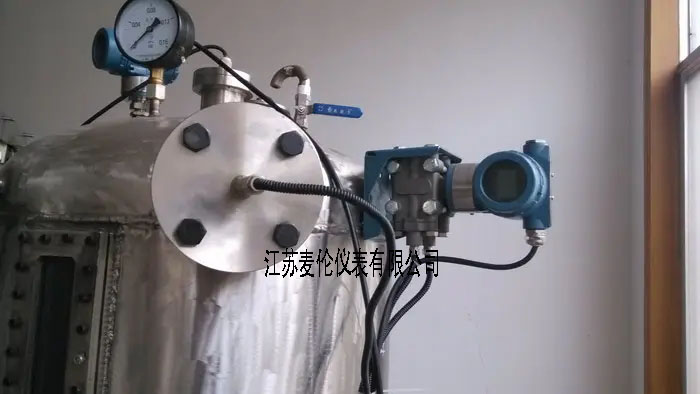

兩條脈沖管分別從蒸汽鍋爐連接到差壓變送器的正壓室和負壓室。正常情況下，差壓變送器的取壓孔上有標記。字母“H”代表正壓室，字母“L”代表負壓室。下截止閥的導壓管未與上截止閥連接的水箱連接，但已關閉。在實際運行過程中，為了避免蒸汽的影響，兩個導壓管內都充滿了清水。上下截止閥中心之間的垂直距離為s。
為便于說明，假設s=0.5m。實際上，這個距離就是差壓變送器的范圍，這個范圍將隨著上下閥門之間距離的確定而確定，并且不會再次改變，這一點非常重要。（1） **采用一種非常常見的連接方式，即將下截止閥的導壓管連接到差壓變送器的正壓室，將上截止閥的導壓管連接到差壓變送器的負壓室。
根據上述假設，儀表的測量范圍應為5kpa。在初始條件下，兩個導壓管充滿清水，因此正負壓室之間存在壓差，壓差為-5kpa。為了消除這個負壓差值，確保信號檢測輸出的準確性，差壓變送器需要進行****負遷移。遷移后，儀表的檢測范圍變?yōu)?5~0kpa，相應二次儀表或微機中設置的上下限參數值應設置為0~0.5m。
與**連接方式相反，有時人們習慣了**連接方式，并且經常認為第二種連接方式是錯誤的。事實上，經過仔細分析，這種方法是可行的，即將下截止閥的導壓管連接到差壓變送器的負壓室，將上截止閥的導壓管連接到差壓變送器的正壓室。儀表的測量范圍為5kpa。此時，在兩個引入室充滿清水的情況下，初始壓差為5kpa~0。在這種情況下，初始條件表的輸出值為20mA。當液位達到上限時，壓差為0，儀表輸出值為4mA。為了使二次儀表或微機顯示正確的值，二次儀表或微機中的上下限參數值應設置為0~0.5m
對比分析;比較二者的安裝、參數設置、單次調試和檢測效果。從表1的比較來看，**方法適合安裝智能差壓變送器，其內部參數可由手動修改；第二種方法更適合安裝非智能差壓變送器或智能差壓變送器。第二種方法在現場應用中有較好的適用性，只需注意二次表或微機參數的設置。雖然這兩種方法不同，但實際應用中的注意事項是相同的，主要體現在兩個方面：一方面，這兩種方法的范圍是通過固定上下截止閥的位置來確定的，這是一個固定值。
因此，為了保證檢測結果的準確性，應在現場測量兩個閥芯之間的垂直距離，作為差壓變送器程；的測量。另一方面，在實際應用過程中，應確保上截止閥的導壓管充滿水，定期補水，清除導壓管中的固體雜質，以確保測試結果的準確性。
結論；綜上所述，我們對
差壓變送器檢測蒸汽鍋爐液位的兩種應用方法有了更深入的了解。首先，我們可以根據現場的實際情況選擇合理的安裝方法和設置合理的參數；其次，通過了解和掌握這兩種方法，可以為差壓變送器的維護和故障處理提供理論依據，提高維護和故障處理的工作效率，保證蒸汽鍋爐液位檢測的準確和蒸汽鍋爐的穩定運行，為大慶油田的生產，特別是油田冬季的生產運行提供有力保障。
