多功能智能流量積算儀的應用
發布時間：2022-03-30 23:52:40
多功能智能流量積算儀采用數千對工藝流程計算、顯示和信號輸出，**應用于工業生產測量。除了普通積分器的上述功能外，本文介紹的多功能積分器還具有許多實用功能?？膳c多種一次測量儀器配套使用，并具有多種信號輸出接口，使用戶在現場了解相關信息時更方便、更詳細
結構框圖；多功能智能流量積算儀的核心部件由處理器CPU、ROM、ram和EPROM組成。其豐富的功能是由固化在其中的軟件自動實現的。外部輸入信號（如壓差、壓力、溫度等）經過處理通道和aid轉換后進入CPU進行處理，然后顯示并輸出
性能特點；多功能智能流量積算儀可與渦街流量傳感器、差壓流量傳感器和電磁流量計一起使用，以測量液體、氣體和蒸汽的體積流量*和質量流量。其具體功能如下：

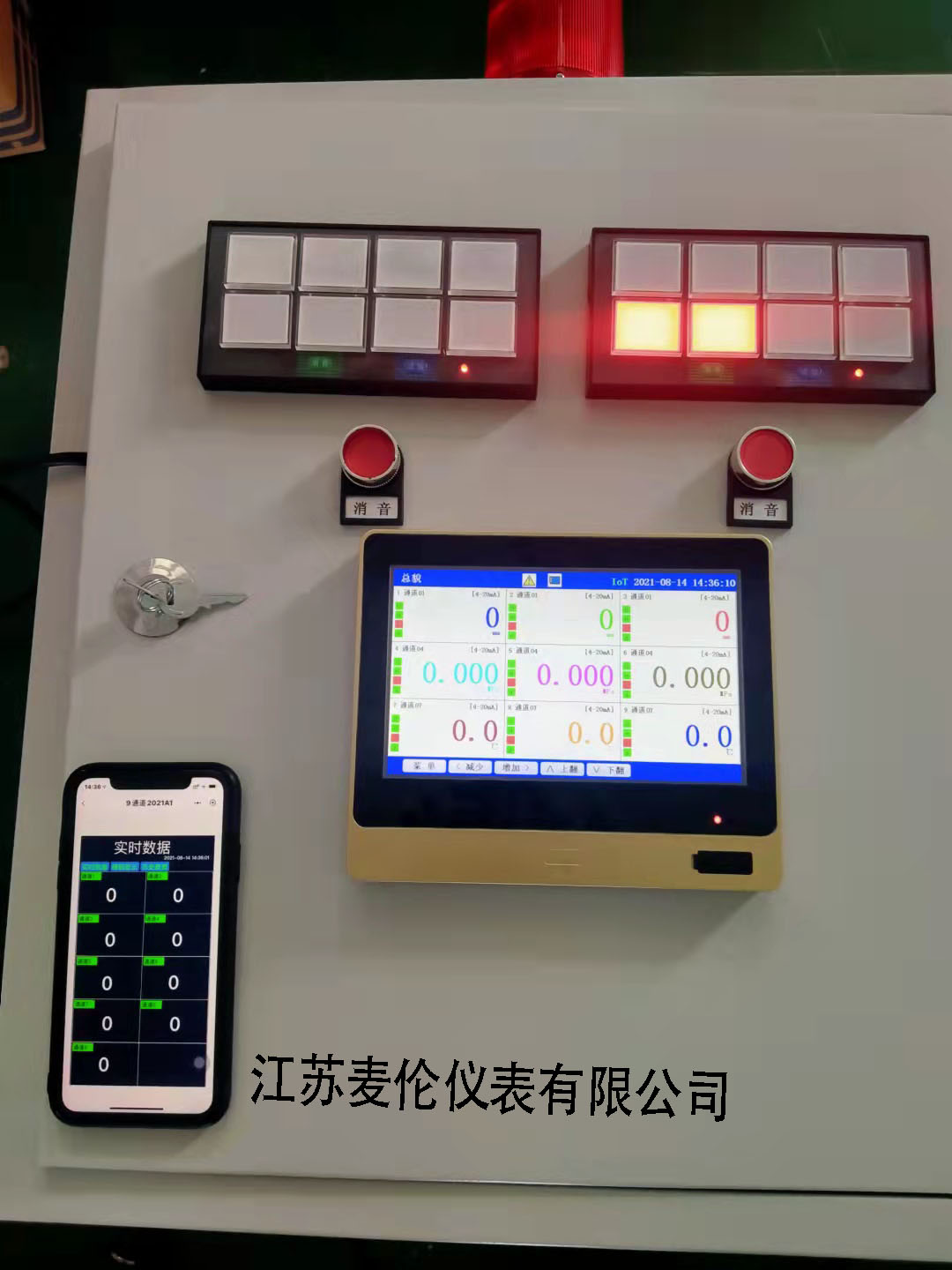

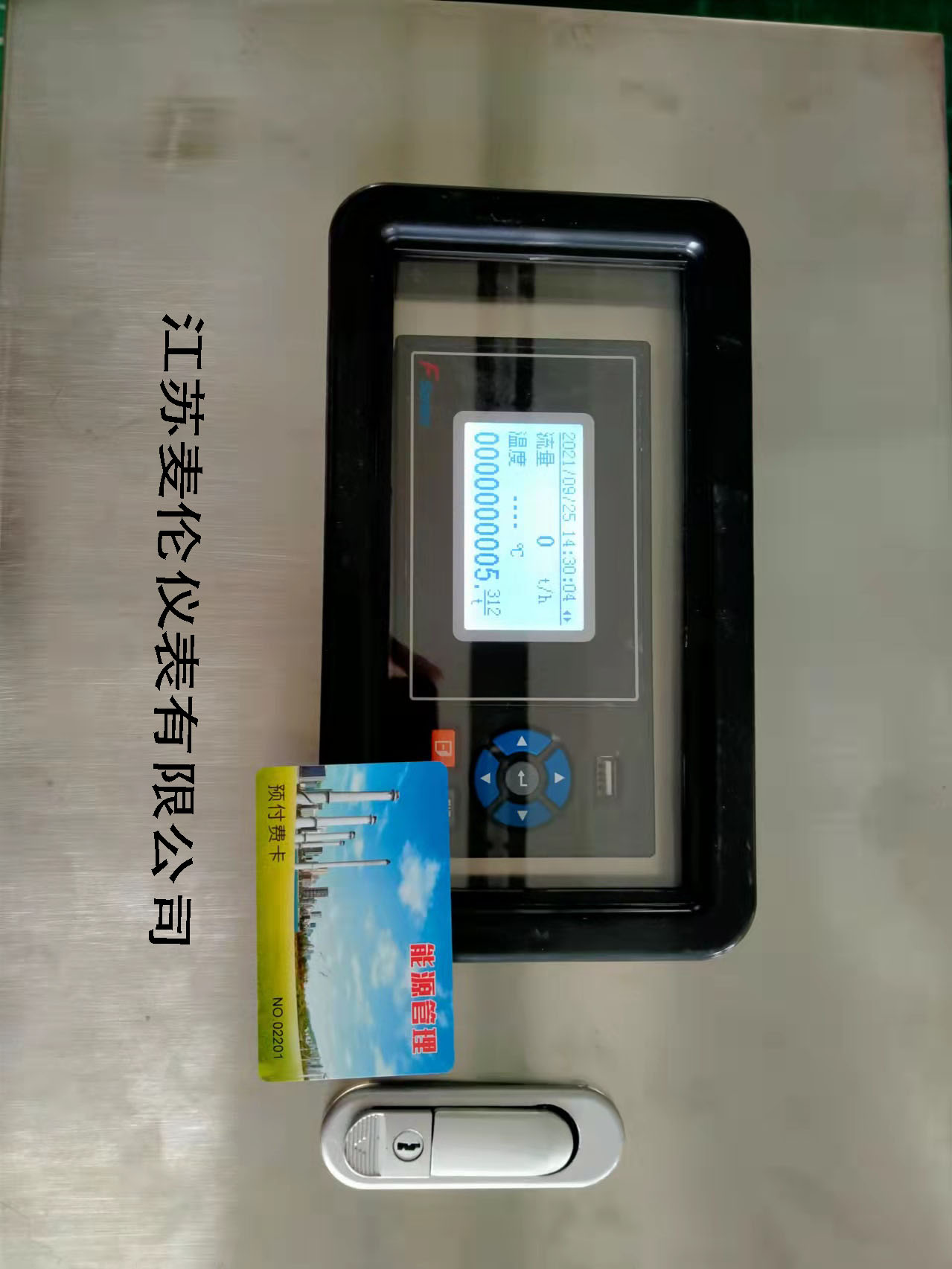

顯示和抄表功能；除顯示被測流體的瞬時流量、累積流量、壓差、壓力和溫度等當前日期、時間和電暈測量參數外，還可根據用戶需要設置自動抄表功能。通過此功能，您可以查看一段時間內的累積流量、一段時間內每天的累積流量，以及一段時間內的累積流量，以實現交接班報告功能
補償操作功能；測量氣體和蒸汽流量時，積分器可以通過壓力和溫度值的輸入信號自動補償氣體和蒸汽的密度。此外，它還具有以下特殊補償功能：壓力和溫度值異常時的自動補償。當壓力變送器、溫度元件和變送器發生故障時，該功能可自動轉換為壓力和溫度的設計值進行補償，大大降低了壓力和溫度的補償誤差；時分補償。如果壓力和溫度在一定時間內穩定，可以使用此功能，*可分為三個周期，并可使用設定的常數替換壓力和溫度，從而降低測量成本；小流量自動補償。如果實際流量非常小且傳感器無法檢測到，則該功能可用于自動補償。停電時自動流量補償。該功能用于儀表斷電時的流量補償
報警和輸出功能；當被測流體的流量、溫度或壓力的測量值太大或太小時，積分器具有報警功能。該功能方便用戶及時判斷儀器的工作狀態和被測液體的實際狀態積分器可輸出4~20mA信號，通過RS-485串行通信端口
便于遠程顯示和計算機集中監控。累加器的應用；累加器有許多功能。使用時，必須根據需要進行正確的參數設置，尤其是：功能設置應合理。不僅是為了滿足需要，而且不設置與測措無關的一些功能。如果現場沒有設計和安裝補償儀表，則無需設置溫度和壓力補償功能，也沒有相應的報警設備，因此無需設置報警功能，etc；參數設置應匹配。否則，流量累加器的參數必須與流量累加器的相應設置一致
積分器的信號電纜應合理敷設；積分器與傳感器之間的接線應牢固，屏蔽層應連接到傳感器端的金屬外殼上，并遵循單點接地原則；信號線和電源線不應平行布置，應分開敷設，獨立穿管，以避免干擾；積分器的電源應匹配
積分器有兩種型號，分別由24V DC和220V AC供電。當使用24V直流電源的累加器時，必須使用凈化的直流穩壓電源。電壓波動不應太大。
220V交流電源不應與其他大型電氣設備共用，以確保積分器長期穩定正常運行；正確設置積分器的流量系數。流量系數是積分器的一個重要參數。當與差壓傳感器一起使用時，它代表在高工作壓力和溫度下被測流體的大流量；當它與渦街流量傳感器一起使用時，代表渦街流量傳感器的儀表常數應根據具體情況正確設置，積分器可以正常工作。
結論；
多功能智能流量積算儀因為流量積分器具有如此豐富實用的功能和強大的支持能力，它在工業生產中得到了**的應用，在工藝流程的監控和顯示中發揮著重要作用。
