雙法蘭液位計在羰基法生產羰基鐵粉的過程中，液態五羰基鐵液經儲罐自壓后進入蒸發器蒸發，蒸發的五羰基鐵氣進入與其相連的分解器分解，從而生產出各種指標的羰基鐵粉。本文主要討論了羰基鐵粉生產過程中的關鍵設備五羰基鐵粉蒸發器的控制參數。其中，麥倫儀表PCM系列蒸發器差壓雙法蘭液位計的控制尤為重要。
液位計在生產過程中存在不同形式的運行故障。分析故障現象并找到相應的解決方案；羰基鐵粉是一種常用且應用**的羰基金屬粉末。**應用于金屬注射成型、高比重合金等領域。超精細的結構特性使其在高于厘米波段的微波波段具有良好的電磁波吸收性能。它可**應用于電子元件、微波吸收、隱身材料、屏蔽材料、磁流變和磁阻尼流體等領域。
同時，羰基鐵粉還可以代替鈷作為結合劑相用于金剛石工具和硬質合金的生產，從而減少昂貴鈷的使用，降低生產成本。此外，由于羰基鐵粉在高頻和超高頻下具有優異的綜合磁性能，可用于制造磁性介質鐵芯和高頻鐵粉鐵芯等磁性材料。
基于羰基鐵粉廣闊的市場需求，a鎳業公司。，公司新建了一條羰基鐵粉生產線。生產原料為海綿鐵，*終產品為羰基鐵粉，工藝產品為羰基鐵水。工藝流程如圖1所示。從圖1可以看出，生產羰基鐵粉的關鍵設備是蒸發器和分解器。蒸發器裝置的關鍵控制點分別是壓力、溫度和液位。在這些主要控制指標中，*是關鍵控制點，即液位的測量。通過控制蒸發器中羰基鐵液的液位高度，可以控制蒸發量和蒸發速度，從而實現產品的批量生產。
蒸發器液位計選型；蒸發器是一種連續進出羰基鐵液的裝置，其工作壓力為10KPA。然而，由于羰基鐵液的特殊性，在壓力變化時會析出CO氣體，導致工作壓力波動。此外，由于蒸發器配有攪拌裝置，超聲波和雷達液位計在這里無法正常使用。經過多方考慮，*終選擇了*BROWN instrument PCM差壓雙法蘭液位計。
差壓雙法蘭液位計的特點：檢測元件在容器中幾乎不占空間，只需在窗壁上打開一個或兩個孔即可（2）檢測元件只有一個或兩個導壓管，具有結構簡單、安裝方便、操作維護方便的優點；法蘭式差壓變送器的使用可以解決高粘度、易凝固、易結晶，腐蝕性和懸浮介質。
結果與分析；蒸發器液位計的重要性；在羰基鐵粉的生產過程中，多個蒸發器共享。蒸發器的熱源來自鍋爐房的蒸汽。蒸發器工作壓力控制在10KPA，工作溫度104~120℃。液位計的量程通過調節閥控制在450~455mm之間。有時液位計的測量值會根據蒸發器控制參數中輸出的要求發生變化，*重要的是控制液位計的測量值。如果液位計的測量值過高，會導致五羰基鐵液流入分解器，導致羰基鐵粉產品報廢，當液體出現在分解器中時會發生爆炸的安全問題。如果液位計的測量值過低，羰基鐵粉的產量將降低。同時，由于過度蒸發，蒸發器底部會形成非常堅硬的羰基鐵結疤，導致蒸發器的隔熱問題。嚴重情況下，蒸發器將被迫停止。
。
蒸發器液位計故障現象；蒸發器控制參數中有兩個單回路控制。一個單回路為蒸發器進口調節閥和進口羰基鐵液流量計；另一個單回路是蒸發器殼體蒸汽進口調節閥；和蒸發器液位計。在雙回路控制中，液位控制困難，穩定性差。液位計在使用中存在各種問題，監控系統中的液位控制曲線也不同。波動曲線如圖3所示，正常曲線與波動曲線的比較。
蒸發器液位計故障原因分析；由于蒸發器液位計的波動，生產過程是；無法控制的，因此有必要先找出故障原因并分析解決。在羰基鐵粉的實際生產中，蒸發器液位計的故障主要包括以下兩種情況：液位計的顯示值突然下降，然后緩慢上升當蒸發器處于正常工作狀態時，液位計先輕微波動，然后突然下降到0毫米液位，然后開始上升，有時上升到原來的液位高度，有時上升過程中突然下降到0毫米，然后重復，故障現象也不同于液位計在一定范圍內波動的現象。
拆卸雙法蘭液位計，負壓室側無問題，隔膜完整光滑無變形。打開正壓室側后，發現在與正壓室側相連的蒸發器管中，有類似泥漿的淡黃色物體幾乎充滿了管道，正壓側的隔膜上也有相同的物質。與工藝人員確認黃色物體是少量分解的羰基鐵粉和羰基液體的混合物，*初可能只是少量泥漿。當混合在羰基鐵液中時，它對正壓室壓力的測量幾乎沒有影響，但只有偶爾的小波動。然而，隨著越來越多的泥漿沉積，出現了上述現象。清潔正壓室后，發現隔膜沒有損壞或變形，正常安裝后顯示值正常。
電路電流值超出范圍；液位計顯示值*大，測量電路電流值為21.9ma，負壓室側與蒸發器分離，正壓室側通常安裝在設備上，顯示值正常，電路電流值正常。但是，只要蒸發器上安裝了負壓室側，530雙法蘭差壓液位計的顯示值和電路電流值有問題拆卸時在負壓室側沒有發現問題，但正壓室拆卸時與空氣接觸后有火災問題，這不可能發生。當完全拆卸正壓室時，發現正壓側的一薄層黑色粉末附著在正壓室的隔膜上。分析結果表明，羰基鐵水在一定溫度下分解生成羰基鐵粉。粉末在長期積累過程中變硬，當蒸發器壓力波動時，會反復沖擊隔膜，造成隔膜損壞，少量附著的羰基鐵粉也會對隔膜形成腐蝕。
蒸發器液位計故障的解決方案；改變液位計的測量形式。分析了液位計的測量問題。結果是導電管被泥漿混合物堵塞或燒結羰基鐵粉對隔膜的沖擊損壞。因此，決定更換液位計的測量形式，并選擇其他類型的液位計。然而，在與其他類型的液位計制造商進行技術交流時，發現由于蒸發器的結構及其五羰基鐵介質的特殊性，其他類型的液位計無法滿足液位測量的要求。
例如，雷達液位計的傳感器和天線不耐高溫。如果溫度太高，就不能使用。此外，雷達物位計的測量原理與微波的傳播特性有關，因此介質的相對介電常數、液體的湍流以及被測材料的特性（如氣泡）會使微波信號衰減，甚至嚴重失效。當五羰基鐵液的壓力發生變化時，羰基鐵液中會析出CO氣體，導致傳輸液位信號的微波信號衰減快，液位測量誤差大。
超聲波液位計的工作原理與雷達液位計類似，也存在五羰基鐵液位測量誤差大的問題。針對五羰基鐵蒸發器中其他類型液位計的液位測量存在的問題，分析了磁性翻板液位計在使用過程中與蒸發器的連接會被堵塞現階段更好的液位計類型仍然是差壓雙法蘭液位計，但差壓雙法蘭液位計需要技術改進。由于五羰基鐵水的特殊性，在蒸發器的蒸發過程中不可避免地會分解少量羰基鐵粉，造成隔膜的腐蝕和損壞。

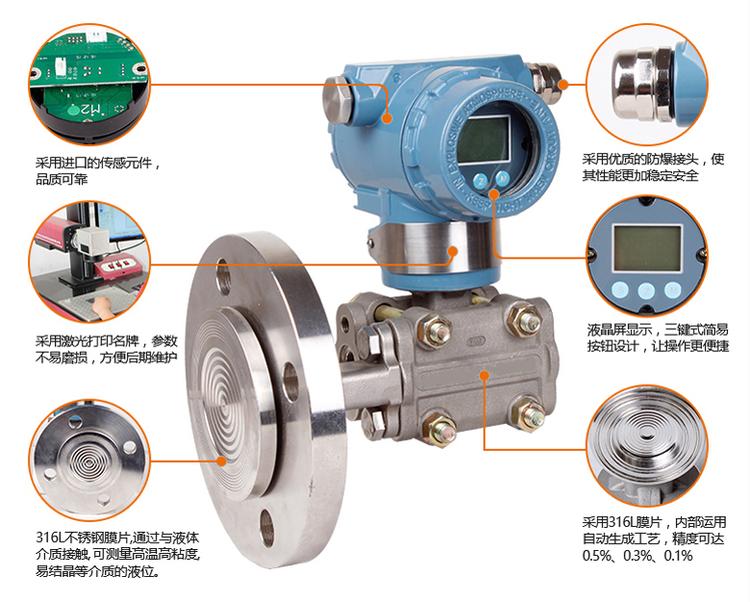

結論； 因此，定制液位計薄膜時不再選擇316L材料，而是更換了鉭和其他類型的耐腐蝕和耐壓隔膜。更換后*好使用江蘇麥倫儀表有限公司有限公司建議從
差壓雙法蘭液位計操作的角度做好預防和保護工作。更換正、負壓側壓力傳感膜材料后，根據控制室液位計的監控畫面，發現液位計波動，應及時停止蒸發器，并對液位計進行清洗和保護。
