雙法蘭液位變送器量程設定
發布時間：2022-04-05 23:22:18
在石油化工生產中，料位測量對保證設備的正常運行和過程的穩定起著重要作用。例如，如果油罐液位測量控制不好，就會發生疏散或溢油“掉頂”事故；如果油氣分離器液位過高或過低，就會發生“漏油”和“氣竄”事故，嚴重影響后續設備的生產和安全。因此，我們應該對物位的測量給予足夠的重視。那么，在測量液位時，我們?nèi)绾斡行?、可靠地確保測量值是準確的呢？這是我們需要關心和解決的問題。為此，本文深入分析了工業生產中常用的雙法蘭液位變送器的成功應用，闡述了在使用條件或工藝介質發生變化時，如何快速、準確地設置其量程，并在惠州煉油廠。
成功應用。

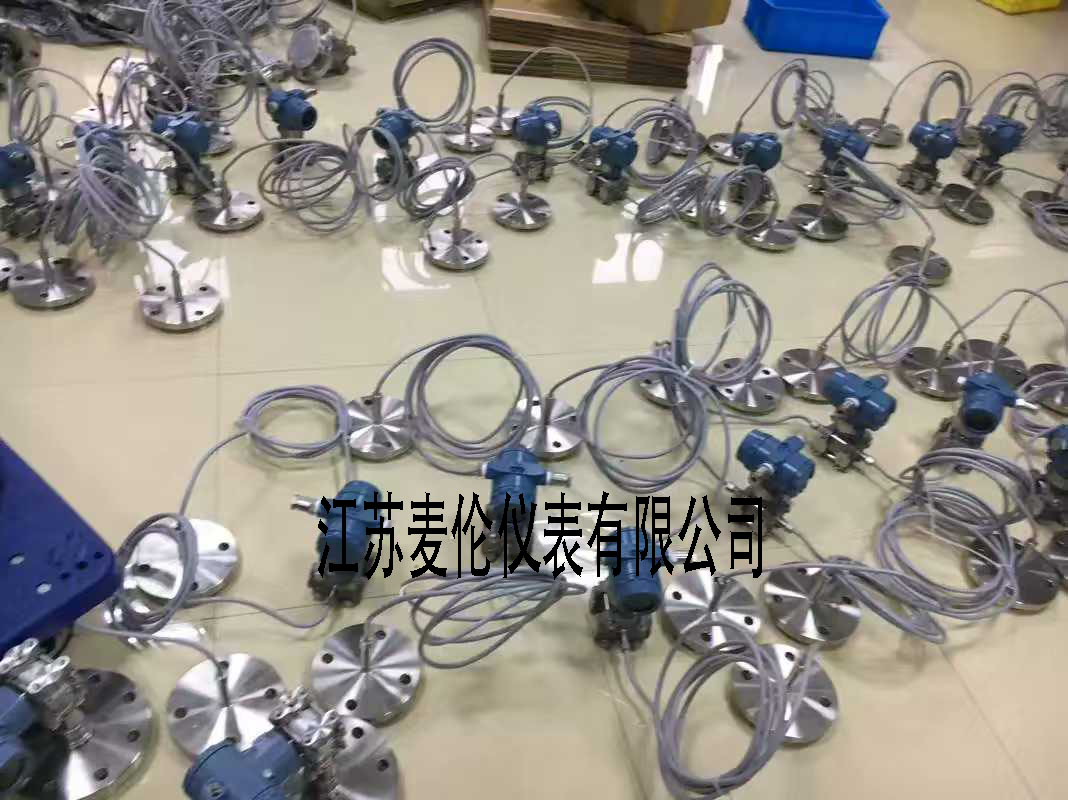

雙法蘭液位變送器概述；雙法蘭液位變送器是在普通變送器的基礎上，由遠傳密封裝置組成，故又稱遠傳變送器或隔膜密封變送器。遠程傳輸密封裝置由法蘭盒、毛細管和毛細管內填充液組成。在工作過程中，被測介質作用于法蘭隔膜盒的隔離隔膜，使隔膜變形，然后壓力通過毛細管內填充液傳輸至變送器的敏感傳感元件。
轉換后，儀器將輸出相應的信號。在以下情況下，應考慮變送器隔膜密封系統：工藝溫度超出變送器的正常工作范圍，壓力管道無法將溫度調節到這些溫度極限；工藝具有腐蝕性，需要頻繁更換變送器或特殊結構材料；工藝含有懸浮固體顆粒或粘性液體，這可能會堵塞導壓管；應用需要衛生連接結構；工藝要求更容易從連接結構上清潔，以避免批次之間的污染；客觀上，有必要更換充液導壓管，以減少某些應用中的維護維修工作，例如，如果充液脈沖管不穩定或經常需要重新充液；實際需要進行密度或界面測量；工藝介質可能在變送器或脈沖管線中凍結或固化。
法蘭變送器與普通變送器的比較；在普通變送器中，被測介質通過脈沖管進入變送器的測量室。如果被測介質為粘性液體，很容易堵塞導壓管。法蘭變送器采用毛細管代替脈沖管，不存在堵塞現象。由于毛細管是密封的，所以選擇了其中的填充液，并且化學和物理性質穩定。它不像脈沖管中的介質那樣容易凍結和蒸發。因此，無需加注隔離液，也無需安裝隔離器、冷凝器和其他輔助設備，如普通變送器。這樣可以提高測量精度，減少靜態密封點，大大減少維護工作量；由于法蘭盒為本體遠，可以提高儀器的受液溫度，擴大儀器本身的應用范圍；由于法蘭式變送器比普通變送器更具有遠程傳輸密封裝置，因此儀器結構更復雜，精度降低，故障可能性增加。
改進整定法與常規計算法的比較；常規計算法：假設現場所有工藝條件與設計一致，但結果往往偏差過大。首先，無法保證工藝介質與設計完全一致，并且經常存在偏差，尤其是在新設備運行的早期階段，這種設置方法顯示出一些缺點。為了準確測量，*重要的一步是提交工藝介質的實際密度，但它只能通過實驗室分析等一系列過程獲得，即使在某些情況下，也不能通過現場取樣真實反映實際工作條件。
其次，由于雙法蘭變送器本身的結構和現場安裝方式，在各種誤差累積后，直接；連接導致液位指示與就地液位計之間存在較大偏差，可高達10%以上，導致工藝人員經常要求儀表維護人員確認液位的真實性，增加了維護工作量，這種方法對人員的**素質要求很高，如果對液位測量沒有明確的了解，設定范圍不能滿足測量要求；一元一次方程法和二元一次方程組法：均充分利用差壓變送器的差壓測量功能和就地液位計的直讀功能，避免了多次計算造成的誤差，以便更準確地測量液位。然而，一維一維方程法無法避免介質密度誤差的問題，因此也有一定的局限性。
二維一維方程組法可以很好地解決工藝介質的變化問題，避免雙法蘭本身的結構和安裝方式引起的誤差。通過應用這種改進的方法，變送器與就地液位計的指示偏差可遠小于5%，從而可以準確測量液位，并相應減少維護工作量。此外，這兩種方法有效地繞過了過度強調偏移量的問題，很好地解決了新儀器**人員因偏移量而面臨的問題。即使是新手也能很好地解決液位測量問題，從而大大降低了對人員**素質的要求。
結論；在測量液位時，只要
雙法蘭差壓變送器的選型和設置正確，投入使用后基本無需維護。如果不符合當?shù)匾何挥?jì)，首先檢查當?shù)匾何挥?jì)是否有問題，然后再考慮工藝原因，再檢查雙法蘭液位變送器本身是否損壞。如果儀器本身狀態良好，可以采用改進的方法進行設置，以解決液位指示不準確的問題。當然，這種方法也適用于邊界位置測量。同時，該方法可以推廣到其他常差壓液位變送器中，并能取得良好的效果。
