磁翻板液位計磁開關磁化干擾源分析
發布時間：2022-04-07 00:01:49

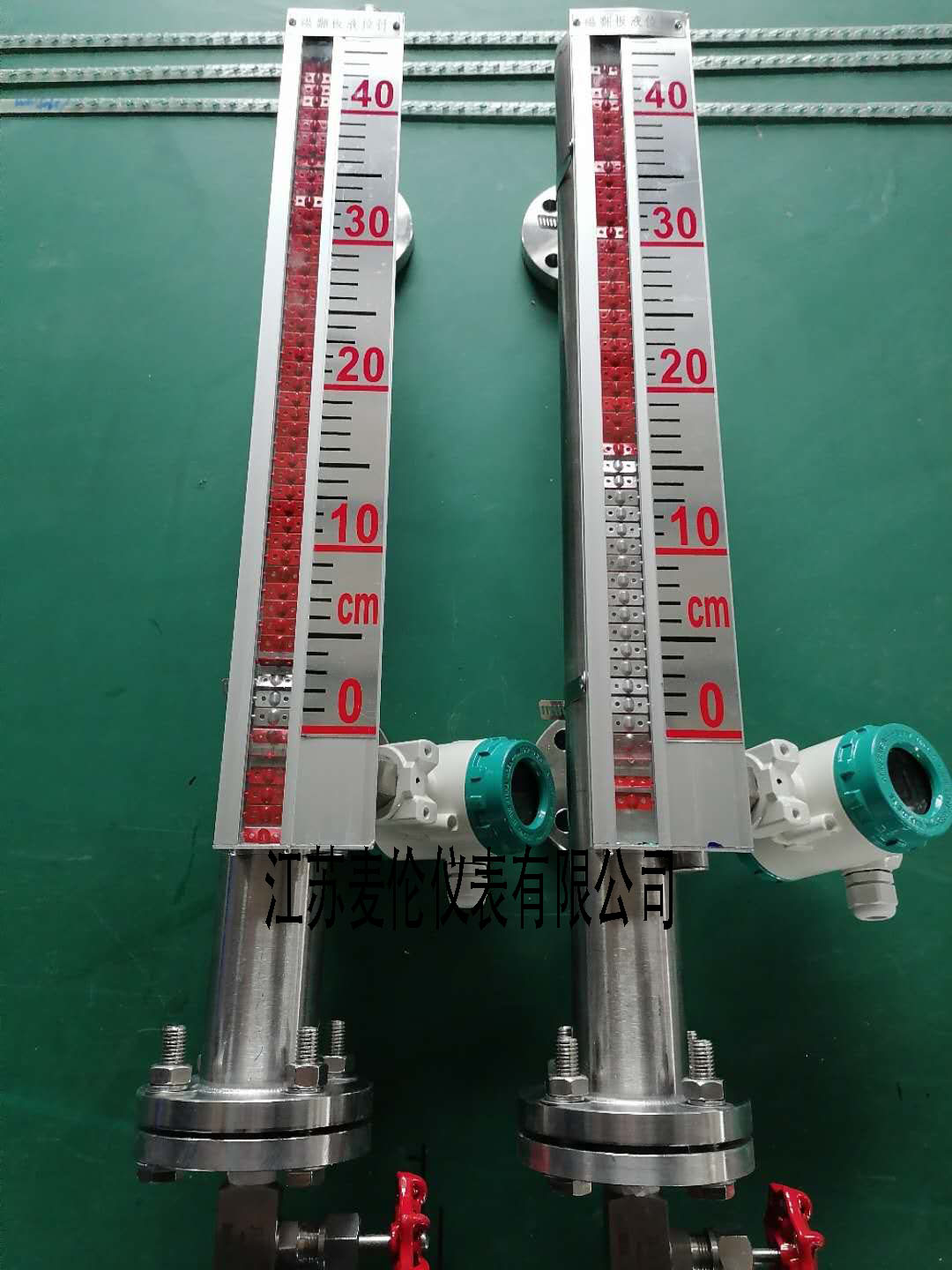

磁翻板液位計
磁翻板液位計的概念和原理主要用于檢測介質的液位。它具有檢測范圍大、清晰度高、密封性好、耐腐蝕、耐高溫等特點。它已**應用于各個行業和領域，能有效保證工作質量。其具體工作原理是：磁翻板液位計的結構比較復雜。在實際應用過程中，主要采用兩種形式：磁耦合原理和浮力原理。正常工作時，隨被測液體的升降而變化，磁翻板液位計內的磁浮子上下浮動
磁翻板液位計磁開關磁化干擾源分析；影響磁翻板液位計磁開關正常使用的因素很多，外部磁場是主要因素。因此，本文以水電站為例，分析了磁翻板液位計的磁開關磁化干擾源，為保證調查結果，對水電站磁開關誤動故障進行了研究。研究發現，每次磁開關故障時，勵磁系統的運行時間相同。磁翻板液位計的安裝位置靠近勵磁電纜。
因此，可以初步確定勵磁系統運行時，會在電纜中產生大量電流并產生電磁場。由于磁翻板液位計與磁翻板液位計相鄰，其磁場會影響磁開關的工作狀態，導致磁開關誤操作等問題。為了確認這一判斷，磁開關安裝在發電機附近，主要是因為這里會產生強磁場，可以準確分析實際情況。
根據觀察數據，磁開關發生了顯著變化，并發生了誤操作。因此，可以判斷磁性開關的磁化主要是由于外部磁場的干擾，使其在磁場力的作用下動作，從而導致故障。由于磁開關靠近勵磁系統，電纜中使用直流電，會產生相應的低頻磁場
由于彈簧板安裝在磁開關總成中，且其材料為鐵，在磁場的作用下會發生磁化等問題，從而改變彈簧板的運動狀態。根據實際情況，雖然彈簧板起作用，但其實際油位沒有達到相應的位置。此時，磁開關屬于誤操作，導致報警信號失真。此外，當勵磁系統停止運行時，磁開關不會恢復。在這方面，磁滯回線原理可以用來解釋這種情況
材料的合理選擇；通過以上分析，可以看出磁翻板液位計磁開關的磁化問題是由于磁開關內的鐵彈簧磁化，導致誤操作。因此，應合理選擇彈簧板的材料。例如，對于低頻磁場，可以選擇磁導率高、不受磁場力影響而引起磁化問題的磁鋼等材料，從而保證磁翻板液位計的正常工作。對于高頻磁場，不僅要考慮磁場力的影響，還要考慮電導率。一般可以使用鋁或銅等材料，可以起到很好的預防作用
減少磁開關和浮子之間的磁吸引力；當浮子和磁開關之間存在磁吸引力時，一方面，浮子的重心會發生變化，液位無法正確顯示。另一方面，它會使磁開關受到磁場力的影響，使其無法正常工作。因此，應從以下幾點采取預防措施：首先，通過降低浮子的磁性，可以有效地降低浮子與磁性開關之間的磁吸引力。
但是，這種方法會影響磁性翻板液位計的正常使用。由于浮子的磁性減弱，磁性翻板會延遲移動，不能正確反映液位的上升和下降。第二，減少磁性開關內部的磁性。通過這種方法，可以在一定程度上降低浮子的磁吸引力，避免對磁開關的影響，磁開關可以保持正常工作，避免磁開關的誤操作。第三，安裝磁翻板液位計時，浮子和磁開關之間的距離可根據實際需要適當增加，以減少它們之間的磁吸引力。這種操作方法簡單靈活，可以滿足不同環境的需要
增加磁場屏蔽措施；當磁翻板液位計安裝在水電機組附近時，一旦設備運行，電纜中會產生磁場，影響磁開關，使其無法正常工作。同時，由于水電機組設備數量多，磁場環境復雜，很難選擇合適的安裝位置。因此，可以采取磁場屏蔽措施，避免對磁開關的沖擊。其主要工作原理是：一般來說，磁場主要是在磁鐵的作用下形成的，在磁鐵外形成一個閉環。
當物體離磁鐵越近時，其承受的磁場力越強，影響其正常使用。因此，磁場屏蔽法可以改變磁場的方向，使其無法形成閉環，從而避免磁場力對磁開關的影響。一般來說，屏蔽內容主要分為電磁屏蔽和靜電屏蔽。例如，一個是電磁屏蔽。當電纜正常工作時，內部會形成電磁脈沖，從而形成電磁場。當物體離電磁場越近時，產生的電磁波越強，會影響磁開關。
同時，當物體遠離電磁場時，產生的能量會逐漸減弱。因此，可以利用趨膚效應原理制作電磁屏蔽，有效地降低外部磁場的干擾。第二，靜電屏蔽。通常，永磁體在工作時會產生靜磁場，
磁翻板液位計中的浮子含有永磁鋼。工作時會產生一定的靜磁場，影響磁開關。
因此，在制作靜磁屏蔽時，可以將具有高磁導率的材料制成屏蔽，起到磁場屏蔽作用。主要原因是磁場會產生一個閉環，從而影響其范圍內的物體。由于屏蔽層的磁導率大于空氣的磁導率，靜磁場會沿著屏蔽層通過，從而改變磁場的方向，使屏蔽層內的磁開關不會因靜磁場的影響而被磁化，從而保證其正常工作
