雷達物位計在化工中應用
發布時間：2022-04-08 00:00:23
工作原理；推脈沖技術：該技術是雷達頭發射脈沖信號，并測量從發送到接收回波的時間。這項技術基本上是一種模擬技術。雷達發射脈沖信號，從發射到接收的運行時間與雷達傳感器到介質表面的距離和物位成正比。大多數雷達物位計采用這種原理，頻率為5.8~6.3ghz 價格低廉，平均精度高。雷達的發射角很大。
除液位回波外，測量過程中還會產生其他干擾回波，因此很難確認液位回波?？垢蓴_能力差，測量固體材料時會產生各種干擾136因此，大多數使用該原理的液位計不能使用固體液位的干式測量；調頻連續波技術該技術不用于測量時間。雷達發發出一個不斷變化的頻率信號。雷達信號被液體表面反射后，天線接收回波。
由于信號的頻率在變化，回波的頻率與傳輸時的信號頻率不同，頻率差與雷達頭到液位的距離成正比。FMCW 技術就是測量這個頻率差，這是a 數字技術。雷達向材料表面發射連續的變頻波，天線接收回波信號。由于頻率不斷變化，發射和接收的信號頻率不同，頻率差與到材料表面的距離成正比。該原理采用更高的頻率、更小的發射角和更集中的能量。
它不僅可以測量較長的距離和較高的信噪比，還可以測量低介電常數的介質。內置軟件可以測量某些材料的回波粉末水平，甚至具有更強的抗干擾能力?；谠撛淼睦走_(dá)物位計具有更高的精度和優越的性能，但價格更昂貴；導波雷達：導波雷達物位計采用TDR原理（時域反射原理），TDR發生器產生沿導波桿向下傳輸?shù)碾姶琶}沖波。當遇到介電常數大于之前導電介質（空氣氣體或蒸發氣體）介電常數的液體表面時，脈沖波將被反射。超高速定時電路用于計算脈沖波的傳導時間，電磁脈沖波的傳輸距離為s=VT，從而實現** 液位測量。
測量特性連續準確測量：雷達液位計不受溫度、壓力和氣體的影響， 不與介質表面接觸，能快速**測量不同介質的液位；安全節能：雷達液位計不僅能在高溫高壓下測量，而且非常準確、安全、節能。雷達液位計的傳輸功率僅為每平方厘米幾微瓦136因此，它可以不受任何限制地應用于各種場合。
在實際應用中，雷達信號可以通過金屬外壁完全屏蔽。雷達物位計所用材料的化學和機械性能相當穩定，材料可以回收利用；無需維護，可靠性強：雷達波不受干擾，干式雷達傳感器的每個零件 件不能拆卸，沒有機械磨損， 因此，雷達液位計可用于數千個 場合。通過使用**的材料，雷達液位計在極其復雜的化學和物理?xiàng)l件下經久耐用。
它可以提供準確、可靠和長期穩定的模擬或數字電平信號；可以測量幾乎所有介質：雷達信號是否能被反射取決于兩個因素：被測介質的導電性和被測介質的介電常數。所有導電介質都能很好地反射雷達信號。雷達傳感器可以測量介電常數大于1.5（空氣的介電常數 為1）的所有介質。”雖然介質的導電性不是很好，但如果選擇不合理，干擾回波處理不好，也可以精確測量。
工程選擇雷達液位計，儀器的可靠性將降低。雷達物位計的選擇應考慮以下因素：被測介質的導電性和介電常數：被測介質為導電液體或介電常數大于4的液體，一般選用普通雷達。介電常數較?。ń殡姵?shù)低于2） 的液體和一些導電固體由于許多干擾回波；的應用條件，大多使用精密雷達或?qū)Рɡ走_(dá)：應用條件包括平靜液面、輕微波動表面、湍流表面、攪拌和泡沫。

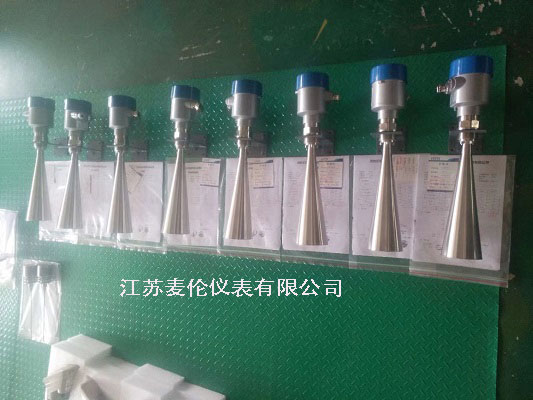

條件越復雜，干擾回波越多，實際測量范圍越小。在復雜環境下，應選擇處理干擾回波能力強的精密雷達或尺寸較大的天線；測量精度：普通雷達的精度一般為毫米，而 精密雷達的精度可達±3mm。根據實際生產需要選擇型號； 數量程．根據實際需要選擇天線尺寸。注意實際數量程有所復雜環境下的減少；天線類型和天線尺寸：天線尺寸越大，測量范圍越大，抗干擾能力越強。雷達物位計的天線類型有桿式、喇叭口式、拋物面式等。a.桿式天線：一般用于高腐蝕性環境，抗干擾能力弱，測量范圍小。
b、 喇叭天線：抗干擾能力強，適用于復雜環境。喇叭口越大，能量越集中，測量范圍越大。c、 拋物面天線：聚焦效果強于喇叭口， 抗干擾能力強，射程大；電源和輸出信號電源分別為220VAC和24VDC。應根據需要選擇兩線制或四線制。輸出信號為4~20mA DC或數字信號，并根據需要選擇合適的型號。
結論；總之，只要合理選擇和正確安裝
雷達物位計，就可以在生產中充分發揮其優異的性能。隨著雷達物位計價格的下降和雷達技術在耐高溫、耐壓方面的提高，雷達物位計的應用將更加**。同時，希望本文的討論能對雷達物位計的故障處理和日常維護提供一定的參考意義。
