如何提高孔板流量計測量準確度
發布時間：2022-04-10 23:57:44

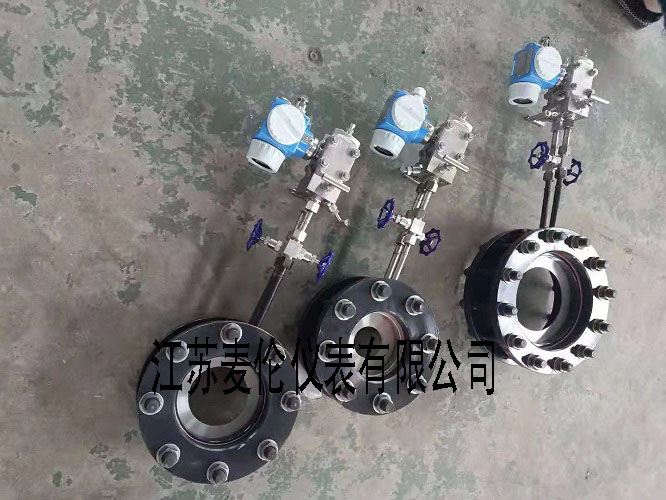

影響標準孔板流量計；標準孔板流量計測量精度的因素由標準孔板節流裝置、二次測量儀表和測量差壓、溫度及相關參數的信號引線標準孔板流量計計量系統組成。正常情況下，測量精度能滿足SYT6143-1996《天然氣流量標準》孔板測量方法的要求。在實際測量工作中，以下因素會影響天然氣流量測量的準確性。
天然氣實際流動狀態對測量的影響；根據SYT 6143-1996《天然氣流量標準》孔板測量方法，通過節流裝置的氣體流量必須是保持亞音速穩定性或隨時間緩慢變化的單相牛頓流體。氣流通過孔板前，其流梁必須與管道軸線平行，不得有旋轉流，尤其不適用于脈動流的流量測量。然而，在現場使用中，實際的流動狀態根本不能滿足這種理想的實驗室參考條件的要求。
由于氣井產水、壓縮機增壓、用戶用氣不均、輸氣管道無集液器、管道下部聚集的天然氣凝析油流量不均、調壓閥性能不穩定、閥芯彈跳、分離器疏水閥啟閉等干擾因素，計量管道中會出現脈動流或渦流。試驗發現，在孔板上游的直管段40d中產生的渦流將使流量指示降低9%。
標準孔板節流裝置偏離標準的影響；孔板流量計的流出系數C在實驗室參考條件下進行標定，上游直管段足夠長，即孔板節流裝置應在規定的技術指標下進行標定。其幾何尺寸和流體力學應與其計量特性曲線相似。當孔板、孔板和孔板夾持器前后的直管長度不符合標準要求時，尤其是當孔板入口的直角銳度和測量管內壁的粗糙度不符合標準要求時，會導致氣流流型畸變，并改變流出系數C的值，從而影響流量計的精度。根據文獻，對于小孔徑孔板，只要入口邊緣稍微圓化，就會導致流量測量值的負偏差為5%，嚴重磨損和介質污染孔板也會導致負偏差為12%。
流量積分方法不當對測量的影響；標準孔板節流裝置和不同配置的二次測量儀表構成了不同的流量積分方法。標準孔板流量計用于測量天然氣流量，其流量值與天然氣成分、壓差、壓力、溫度等有關。流量測量系統未嚴格按照測量標準的要求配置相應的測量儀器，以及氣體壓力的變化，流量累積期間的溫度和天然氣成分沒有得到充分補償，導致流量計精度下降。
。
測量管理對測量的影響；根據多年的測量現場調查和經驗，如果在測量過程中不嚴格執行測量管理規定中要求的定期維護和檢查，將降低測量精度。如果節流裝置沒有定期檢查和清潔，孔板取壓裝置嚴重污染，孔板上游表面的污垢堆積，因此測量結果很低，無法估計額外的誤差；計量旁通管線閥內部泄漏，使計量值偏低；測量和測試儀器的不當使用和維護會導致測量參數的額外誤差。同時，人為因素有意或無意地滲透到流量參數的測量和計算中，導致不同程度的傾向性測量，在校準、取值和計算過程中傾向于有利方面，這實際上擴大了流量測量的不確定度。
改進標準孔板流量計；精度標準孔板流量計流量測量的精度不僅取決于標準孔板節流裝置的設計、加工、制造、檢驗、安裝、使用和維護，還取決于合理的儀表配置和選擇、計量工況、，流量積累方法和計量技術管理水平。為了提高標準孔板流量計的精度，可以采取以下措施。

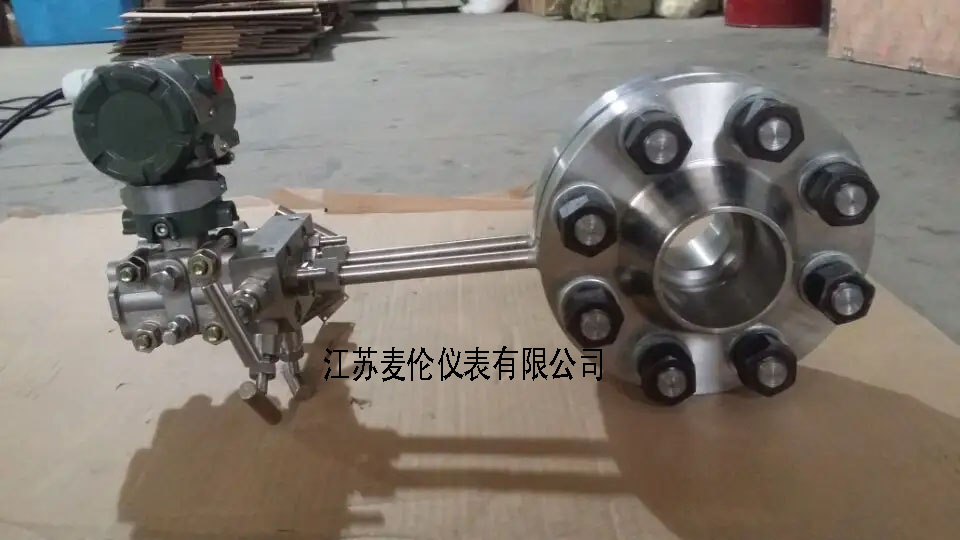

標準孔板節流裝置的制造和安裝；使用標準孔板流量計測量天然氣流量必須嚴格遵守；標準孔板節流裝置的設計、加工、制造、檢驗、安裝和使用應符合SYT6143-1996標準規定的各項技術指標。特別是孔板測量管直角入口邊緣銳度和內壁粗糙度的加工和檢查孔板保證前后直管段的長度、直管段的圓度和臺階度，以及孔板保證與測量管的同軸度。此外，開發統一標準的孔板流量計設計軟件可以提高節流裝置設計和儀表選型。
技術水平?？筛鼡Q孔板裝置和定值節流裝置；可更換孔板節流裝置是一種新型節流裝置。節流元件**安裝在固定座中（座通過法蘭與管道連接）。無需拆卸管道或停止流體傳輸，即可輕松提起孔板進行檢查、清潔或更換，以確保測量精度。采用液壓升降裝置，升降方便，特別適用于大直徑孔板。節流裝置還配備了清洗室和清洗機構，為解決污垢介質尤其是單井天然氣。
結論；根據SYT6143-1996標準設計、制造、檢驗和安裝標準孔板節流裝置，根據《天然氣計量系統技術要求》（GBt18603-2001），開發統一標準孔板流量計設計和儀表選型計算軟件，采用可更換的孔板裝置和定值節流裝置，采用合理的流量積累方案，為計量系統配備和選擇儀表，采取有效措施減少脈動流的影響，定期跟蹤測量值的來源，加強對測量管理人員和測量技術人員的培訓，建立和完善各種測量規章制度，將有效提高standard
孔板流量計的測量精度。
