影響節流式差壓流量計幾個因素
發布時間：2022-04-12 00:00:36
隨著渦街流量計的推廣應用，差壓流量計的一部分領域被渦街流量計占據。然而，在高溫高壓流體、大管徑測量對象和環境振動不適合渦街流量計的場合，尤其是在火電等行業，差壓流量計仍然是不可替代的然而，差壓流量計也存在一些不盡如人意的方面。例如，范圍不夠大。早期文獻一直認為它只能達到3∶ 1.近十年來，許多文獻都討論過它可以達到10∶ 1.以下是對這個問題的一些看法，以及差壓流量計的一些新發展。節流差壓流量計量程不足的原因
差壓測量度的限制；節流差壓流量計量程不足主要受幾個因素的限制，其中之一是壓差計**度的限制節流式壓差流量計的輸出信號與流量呈平方關系。當百分比流量（表示為相對于滿量程流量的百分比）很小時，差壓信號的相對值很小，這導致測量誤差相應增加。例如，當流量為滿量程的20%時，壓差信號的理論值僅為滿量程的4%。如果選擇的差壓變送器為0.1**，差壓測量不確定度高達±2.5%，引入的流量測量不確定度為±1.25%。如果是舊的1.5級差壓計，測量不確定度將非常大。因此，在壓差測量**度完全提高之前，不可能擴大流量測量范圍
非線性流出系數的限制；傳統的節流式壓差流量計將流出系數C視為常數，這是當時技術發展階段的*后手段。事實上，C不是一個非常數。對于特定的節流裝置，其流出系數隨雷諾數的變化而變化
膨脹系數的限制；測量蒸汽或氣體流量時，也受膨脹系數的限制。當蒸汽和氣體流經節流部件時，總有一定的壓降，導致蒸汽和氣體密度降低。膨脹系數ε是對流體流經節流閥時密度變化引起的流量系數變化的修正在節流裝置的設計中，解決了常見流量條件下的節流問題。1011如果儀器在其他條件下不使用，則會導致錯誤。然而，在偏離普通流量后，必須產生額外的誤差
平均管流量計；引入了一些平均管流量計，其范圍為10:1，這取決于它們的結構。平均速度管測量管流截面上的平均速度，因此它不受雷諾數的明顯影響；顯示了管道中的速度分布與管道雷諾數之間的關系[2]。當雷諾數大到一定值時，為了充分發展湍流，管道中心與其他部件之間的速度差很小。
當雷諾數較?。▽恿鳎r(shí)，管道的中心速度遠高于其他部件的中心速度，而一些平均管的靜壓和標準節流裝置的壓差信號則從管壁中取出，因此，負誤差隨著雷諾數的減小而增大平均管流量計的膨脹系數也受到較小的影響，因?yàn)椴迦霚y(cè)量管的檢測桿對流體的阻力較小，因此輸出壓差信號非常小，這使得ε始終接近1平均管流量計在這兩點上優于節流差壓流量計。它應該比標準孔板有更高的測量**度和更大的范圍。
但對于整個測量系統來說，這個結論并不一定正確。由于差壓信號也很小，對減小ε的影響有積極作用，但對差壓測量有負面影響均流管流量計常用于測量靜壓低、流量小、直徑大的氣體流量。在此類應用中，差壓信號通常只有幾十PA，因?yàn)樵O(shè)計人員無法像節流差壓流量計那樣選擇均壓管流量計的滿量程差壓。
微差壓變送器**級只能達到0.5級，不太可能獲得大范圍。即使是高密度、高流量的流體，在一般流動條件下的壓差也只有幾千帕斯卡。如果被測流體為干氣，則條件良好；如果是濕氣或蒸汽，在從均壓管傳輸?shù)讲顗鹤兯推鞯倪^(guò)程中，差壓信號容易產生傳輸失真，增加系統誤差。一位用戶曾經報告說，使用了一種新型差壓流量計來測量蒸汽流量。整卷是程差壓8kPa 。流量計投入運行后，發現指示值明顯偏低。當流量為零時，差壓變送器的輸出遠低于4mA（差壓計的零位準確）。經分析，這種反向壓差是由于脈沖管線安裝不合理造成的。
然而，滿量程差壓太小，使得差壓信號的傳輸失真嚴重影響系統。3.拓寬節流差壓流量計的量程與均壓管差壓流量計相比，節流差壓流量計的滿量程差壓可以根據測點情況選擇一個好的值，這是其優點。然而，流出系數的非線性和膨脹系數變化的巨大影響是其固有的缺點。如果我們簡單地更換高**度差壓變送器，而不考慮C和ε的影響，當百分比流量很小時，系統的**度仍然無法提高，因此范圍仍然無法擴大。幸運的是，自從儀器智能化以來，人們獲得了強大的工具，因?yàn)閮x器的計算功能大大增強?？筛鶕?jù)方程式（1）在線計算出流出系數，以修正雷諾數對流出系數的影響。

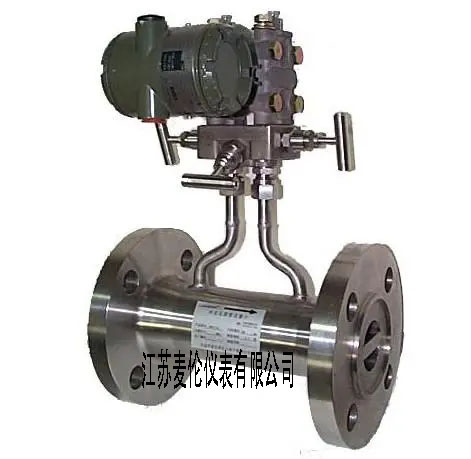

結束語；節流式差壓流量計由于受差壓計**度流出和系數C非線性的制約以及可膨脹性系數ε1變化影響,在引入**的校正方法之前,范圍度一般只能達到3∶1。均速管差壓流量計由于其原理和結構的特殊性,使其受雷諾數和可膨脹性系數變化影響可忽略不計,但因均速管輸出的差壓信號值往往很小,差壓信號傳送失真和差壓測量**度的矛盾突出,系統**度和范圍度仍然提不高。節流式差壓流量計實現智能化后,流量系數非線性和可膨脹性系數影響可得到恰到好處的校正,差壓變送器所固有的誤差也可用折線法得到校正,因而系統**度大大提高,范圍度可提高到10∶1以上。智能一體化節流式差壓流量計由于其結構特點,使其安裝簡單,工程量減小,工程費用降低。而且因?yàn)橐龎汗芫€短,不會產生差壓信號傳送失真,因而系統**度和范圍度均得以提高。
