旋進旋進旋渦氣體流量計的使用
發布時間：2022-04-14 23:26:04

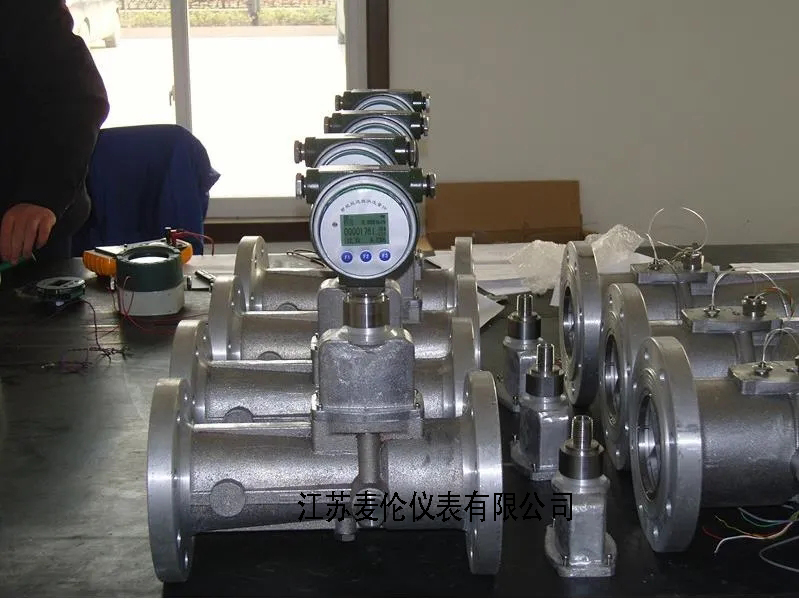

旋進式渦街流量計是一種**應用于原油生產、儲運過程中的速度流量計。由于它沒有活動部件，具有溫度和壓力校正功能，可以在惡劣的現場條件下測量天然氣的標準流量值，具有較高的性價比，可以滿足企業內部生產、經營和管理的要求
現場使用；目前，在石油和石化系統中，該流量計主要用于以下場合：用于原油生產過程中伴生氣的測量。主要安裝在油液分離器上部的天然氣出口處。分離出的天然氣經計量后，混入集輸管道，輸送至中轉站。伴生氣中含有一定量的輕烴、二氧化碳、水等介質。隨著溫度和壓力的變化，上述飽和狀態的組分從天然氣中冷凝。
當含量小于15%時，測量精度為≤± 5%. 因此，流量計**應用于原油生產現場，占天然氣流量計的95%；用于原油集輸站經油氣水三相分離器處理后的天然氣儲運計量。當天然氣輕烴、二氧化碳、水等介質含量小于5%時，測量精度為≤±3%；用于測量原油集輸站生產用鍋爐、熱水器等耗能設施的天然氣消耗量。上述加熱設施產生的蒸汽和熱水用作原油儲運中伴熱和保溫的載能工質。由于天然氣相對較純，測量精度較低≤±2%；用于企業二級單位之間生產和生活天然氣的內部交接計量。例如，生活區居民燃?xì)夂凸┡救剂系挠?jì)量精度應為：≤±1.5%
旋進式渦街流量計的原理和技術特點；測量原理：進入流量計的氣體在旋渦發生器的作用下產生渦流。渦流在文丘里管中進動，并在收縮段突然節流以加速渦流；當旋渦突然進入擴散段時，由于壓力的變化，旋渦逆著前進方向移動；在進動區，信號頻率與流量成正比。該頻率信號由流量傳感器的壓電傳感器檢測，并與固定在流量計殼體上的溫度傳感器和壓力傳感器檢測到的溫度和壓力信號一起發送到流量計算機進行處理。*后，顯示了標準狀態（20℃、101.325kpa）下天然氣的溫度、壓力和體積流量等參數。適用于管線氣、天然氣、LNG壓縮天然氣、過熱蒸汽等高流量、低密度流體的測量

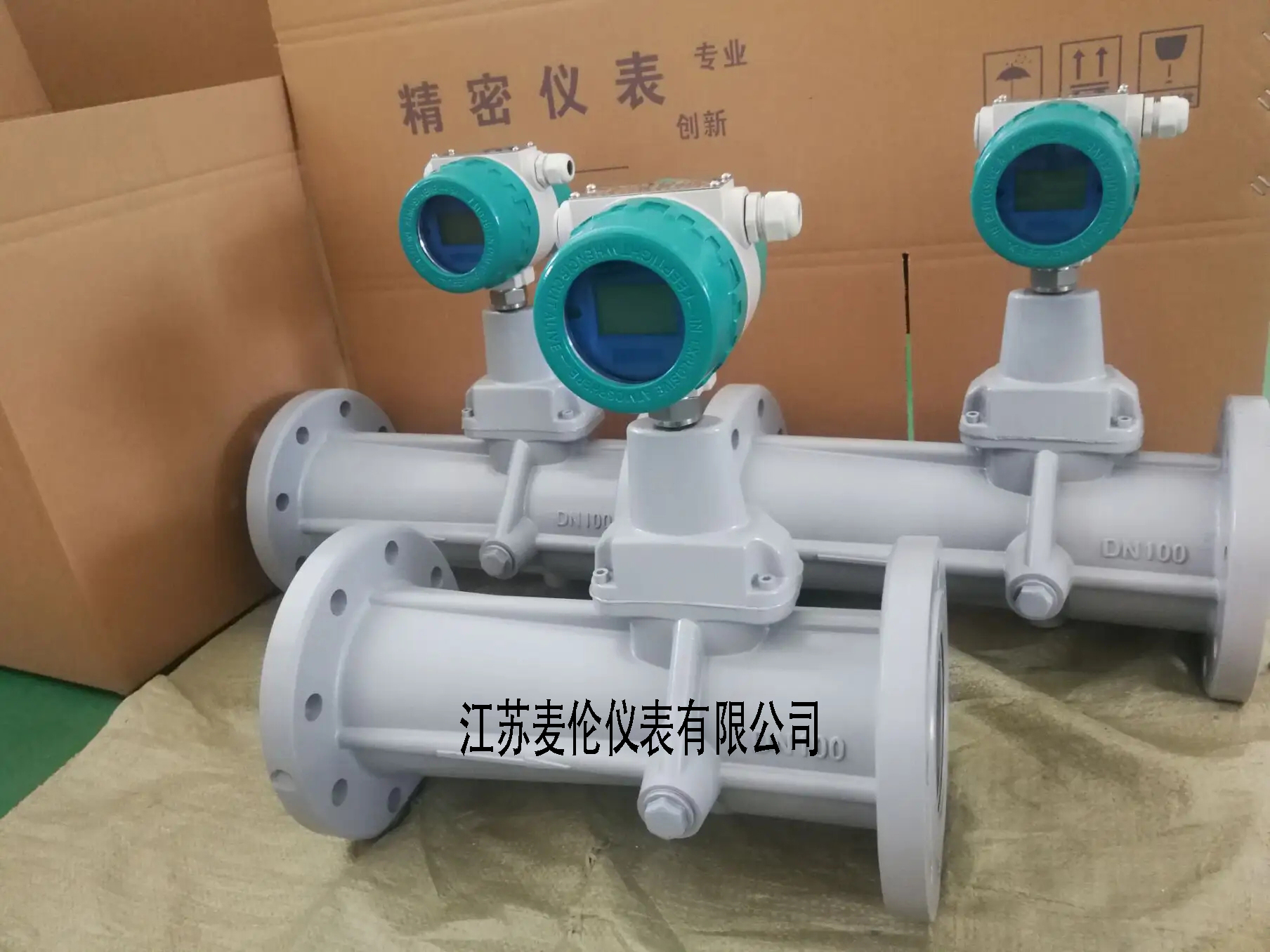

目前使用的智能旋進式渦街流量計主要具有以下特點：量程比≥ 1:15，電路采用表面貼裝技術，結構緊湊。大屏幕LCD顯示標準體積流量、總標準體積、溫度、壓力和電池容量，顯示清晰直觀，閱讀方便；采用微功耗和高科技。內部和外部電源均通電。內部電池可連續使用五年。整機功耗低，具有防爆功能。可用于油氣集輸站倉庫；采用高性能微處理器和現代過濾技術，軟件功能強大，性能優越；485通訊，（4~20mA）模擬量和脈沖信號輸出，便于集中控制和自動管理；采用獨特的雙傳感器和電路處理技術，有效解決了壓力波動和機械振動對該型流量計的干擾，測量準確可靠。
它集溫度、壓力、流量傳感器和流量計算機于一體，能自動跟蹤和校正被測氣體溫度、壓力和壓縮系數，并在標準狀態下直接測量體積流量和氣體總量；無機械活動部件，穩定性好，維護量少，對直管段（前）要求低≥ 5dn，后部≥ 728）；在使用和維護滿足安裝技術要求的情況下，基本無需維護。因此，流量計應盡量避免振動、強磁場和隨機流動干擾元件（如壓縮機、分離器、調壓閥、減速機、歧管和彎頭等 ）的影響，測量介質應盡量為純單相流體
技術要求及誤差控制；旋進式渦街流量計是一種速度流量計，當流體通過節流加速渦街流動時，會產生壓力損失。其計算公式如下：
ΔP=37×ρ×Q2D4n
（1），其中：ΔP——實際壓力損失，PA
ρ——工況下的介質密度，kgm3
Q——介質流量，m3S
DN——管道公稱直徑，M
根據目前大多數油田使用的是直徑為≤ DN100，Δ平均p為工作壓力的15%。這是一種非節能儀器。同時，在使用中應避免以下問題；測量介質應盡可能為單一牛頓體。如果原油中含有大量雜質和微量顆粒，應在流量計前安裝分離和過濾器，否則測量值將大于實際值；流量計的選擇應根據介質的實際流量，而不是安裝管道的直徑，這一點非常重要。
例如，江蘇油田某測點管徑為DN100，而天然氣實際流量為30m3h，處于DN100
旋進式渦街流量計額定流量的下限50m3h~800m3h量程，使得測量誤差>5%，超出了天然氣供應和用戶交接的精度范圍≤± 2%. 為此，設計部門按規范要求更改了測量管段的內徑，重新安裝了直徑DN50、額定流量量程為50m3H~800m3H的螺旋渦街流量計，測量誤差為≤±2%，且測量數據已得到雙方認可；為避免壓力傳感器量程選擇和溫度、壓力傳感器誤差變化造成的測量誤差，目前使用的智能旋進式渦街流量計的壓力傳感器量程為2.0MPa，當天然氣的實際測量壓力增大時，標準狀態下天然氣的測量誤差會增大≤ 0.3MPa。同時，油田使用的智能旋進式渦街流量計大多用于非貿易計量交接，未按期校驗，導致壓力、溫度傳感器零點漂移，天然氣計量誤差增大。因此，必須按時對流量計進行校驗和校準。
