磁翻板液位計是什么組成
發布時間：2022-04-28 00:17:53

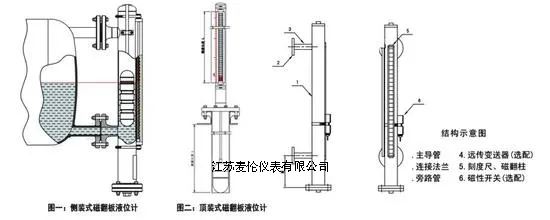

磁翻板液位計是一種常用的液位計檢測儀器。關鍵結構包括主體、承插法蘭、控制面板、浮球和過濾閥。其中，磁浮球是磁翻板液位計的關鍵部件。其特性和條件直接決定了磁翻板液位計是否正常工作，但磁翻板液位計的幾個浮球在整個使用過程中都有常見故障，二是磁浮子不能正常浮在液位上，二是磁浮子無法控制控制面板上的翻柱，導致所有正常磁耦合，導致控制面板無法顯示所有正常信息。
本文旨在分析這兩種情況可能涉及的原因，以幫助客戶快速找到原因并解決困難。磁翻板液位計作為一種結構簡單、觀測數據信息可視化的精密液位計測量設備，在我國企業得到了大規模的應用，響應良好。然而，對于一些測量零件獨特、準確的磁浮子，由于其零件的獨特性，液位變送器在應用中發現了許多缺點，必須有針對性地加以改進
磁翻板液位計的污水處理后，發現浮球無法浮起。經檢查，主要原因是液位變送器污水處理后，浮球掉落，浮球下的壓力容器封頭與下法蘭管理中心孔內的圓角面不可分割。此外，主體內有較高的工作壓力，內部P>外部P，因此浮球被壓在下法蘭上，無法浮起。當受試者身上有油污時，更容易出現上述情況
處理方法是在下法蘭上端墊一個環形穿孔支撐板。這樣，浮球落下后落在支撐板上，防止浮球與下法蘭板污水處理孔接觸。污水處理后，浮球隨著液位計的上升而上浮。實踐證明，該方法簡單可行。液位變送器不能準確測量容器底部10cm范圍內的液位儀表，這主要是由于其設計方案的缺陷；L1規范不足造成的。
在行為主體中無液氯的情況下，由于磁浮子中的磁鐵超過“0”刻度線；只有當液位計超過L3的高寬比時，磁子才會升高，所以O(shè)A段的刻度翻轉鉤被翻轉。因此，L3中的液位計將為精確測量產生盲區。改進的方法是延長L1段，使L1≥ L2，因此，當行為主體沒有液氯時，浮球的磁鐵低于襟翼鉤的“0”刻度線，這不容易翻轉襟翼鉤。
此外，當L1≥ L2，浮球的浮點數低于容器底端。因此，能夠準確測量容器整體高寬比的液位儀沒有L3的準確測量盲區。改進后的液位變送器安裝過程中，磁翻板液位計與器具之間的安裝位置關系得到了改善，液位變送器的標尺上標記有零尺線。當沒有液位計時，主體內浮球的頂部和容器底部處于相同的設計標高，即距液位變送器主體下法蘭的距離相當于L。這樣，當容器有液位計時，浮球漂浮并推動翻板鉤旋轉。這里需要注意的是，在購買或制造浮球時，必須規定浮球與準確測量液體相對密度相同。
