壓力式/差壓式液位傳感器的工作原理
發布時間：2022-05-09 23:52:49
根據被測液體靜壓與液體高度成正比的原理，通過壓力傳感器將靜壓轉換成電信號，然后通過溫度補償和線性校正將其轉換成標準電信號，以檢測液位高度。主要分為
壓力式和差壓式液位傳感器
（1）壓力式液位傳感器的工作原理
對于開放式容器，有三個壓力式液位計用于測量液位高度
壓力表式液位計如圖所示。它利用導壓管將壓力變化值引入高靈敏度壓力表進行測量。壓力表的高度等于容器的底部，壓力表中的讀數直接反映液位的高度
如果壓力表的高度不等于容器的底部，當容器中的液位為零時，壓力表中的讀數不為零，這是容器底部和壓力表之間的壓差。這種差異被稱為零遷移。此時，應進行積極或消極的遷移，以消除影響。壓力表式液位計適用范圍廣，但介質應清潔，粘度不宜過大，以免堵塞導壓管
法蘭式液位變送器如圖所示。變送器安裝在容器底部的法蘭上。金屬膜和脈沖管作為敏感元件與壓力變送器的測量室相連。脈沖管采用高沸點、小膨脹系數的硅晶體密封，將被測介質與測量系統隔離
法蘭式液位變送器將液位信號轉換為電信號或氣動信號，用于液位顯示或控制調節。因為采用法蘭連接，介質不必流經導壓管。因此，可以檢測到腐蝕性、粘性或有色介質
pIYBAGAQ2_uuuqzaagvdhtdg8e165。Png
吹管式液位計如圖所示，將吹管插入被測液體的*低表面（零液位），以便向吹管中注入一定量的氣體。吹管中的壓力等于管口處液柱的靜壓。用壓力表測量吹管上端的壓力可以測量液位
因為吹氣液位計將壓力檢測回路移到頂部，使用和維護非常方便，非常適合地下儲存、深井等場合
（2）差壓液位傳感器
測量封閉容器中的液位高度。被測液體表面上的壓力不一定與大氣壓力相同。此時，不能使用壓力液位計。因為容器下部的液體壓力不僅與液面高度有關，還與液面上氣體介質的壓力有關。在這種情況下，可以使用測量差壓的方法來測量液位
差壓液位計的原理如圖所示。這種測量方法需要消除測量過程中液位波動對指示值的影響。差壓液位計采用差壓變送器，通過容器底部反映液位高度和液位上的氣體壓力，并引入變壓器正壓室；將容器上的氣體壓力引入變送器
可根據液體性質選擇取壓模式。為了防止氣動取壓管內的氣體因內外溫差而凝結成液體，低壓管內一般填充隔離液。差壓變送器測量的差壓與液位高度成正比

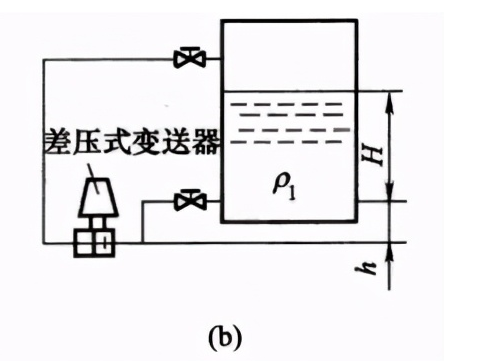

使用這種方法，差壓變送器輸出差壓，以其他方式將壓力轉換為電信號，并通過輸出電信號檢測液位。當差壓變送器與容器底部不平行時，如圖所示，零點漂移法[當輸入處于范圍下限時，由某些影響量引起的輸出值的變化。當下限不為零時，它也稱為起點漂移（偏移）]必須用于克服固定壓差
g

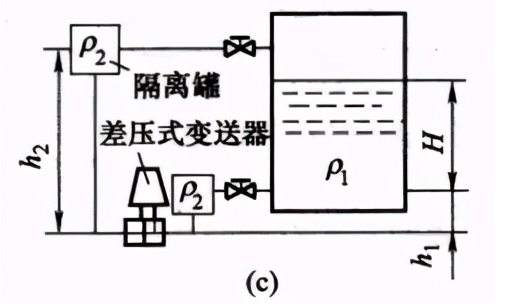

如果被測介質具有腐蝕性，則需要在正負壓室和
差壓變送器測壓口之間安裝隔離罐，以防止腐蝕性介質直接接觸變送器，如圖
