當前位置：首頁>>產品中心>>流量?jī)x表系列>>孔板流量計 >

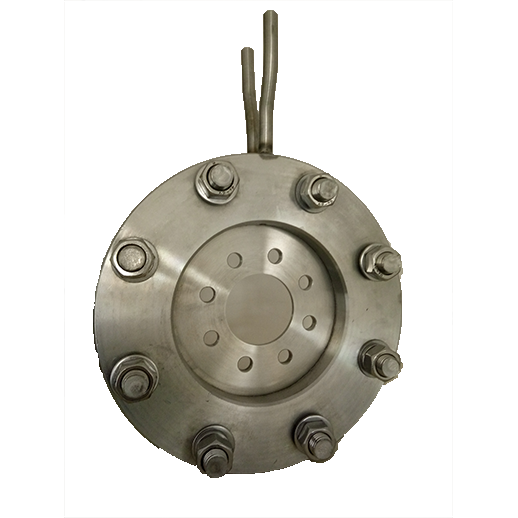

孔板流量計

孔板流量計均按標準ISO5167或國家標準GB/T2624的規定進行。無需實流標定。它結構堅固、簡單，安裝方便，性能穩定，使用可靠?！ぁぁ?/div>

訂購熱線：181-5507-8261

產品詳情

　　孔板流量計取壓方式有：環室取壓、單獨鉆孔取壓和法蘭取壓。

公稱壓力，小于40 Mpa。當≥20 Mpa時，采用高壓透鏡孔板或全焊接式孔板。

　　公稱通徑，50~100mm，當公稱通徑小于50mm時，需制作成平孔板。

***度為±0.5%~±1.5%

1）角接取壓。使用條件：d20≥12.5mm

β=0.2~0.75

DN50~1200mm

a）環室取壓 DN≤400mm（型號為L(zhǎng)GBH）

b）單獨鉆孔取壓（型號為L(zhǎng)GBZ）

（1）DN≤400mm，PN≤2.5Mpa

（2）DN≤400mm，PN≤6.3Mpa（高徑法蘭）

（3）DN≤400mm，PN≤10Mpa（高徑法蘭）

2）法蘭取壓（型號為L(zhǎng)GBF）使用條件：d20≤12.5mm DN50~1000mm β=0.2~0.75

該取壓方式比角接取壓具有裝配簡單，安裝方便，泄露環節少，容易排除取壓口處的臟污等優點。一般情況都推薦使用這種取壓方式。

【特點】

具有測量精度高，安裝方便，使用范圍廣，造價低等特點。 **應用于各種介質的流量測量。

　大型孔板　　　　　　　　　　　　高壓透鏡墊孔板

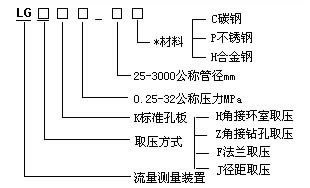

【型號】

高壓透鏡墊孔板

【產品示意圖】

環室取壓標準孔板　　　　　　　　環室取壓標準孔板
4.0≤PN≤6.4 　　　　　　　　　　4.0≤PN≤6.4

鉆孔取壓標準孔板　　　　　　　　緊固式八槽孔板

PN≤2.5　　　　　　　　　　　　　PN≤10 　　　　　　　　　　　　　　　　　　　　　

高壓透鏡墊孔板　　　　　　　　　　法蘭取壓標準孔板

PN22，32　　　　　　　　　　　　　4.0≤PN≤6.4

孔板流量計產品概述MH6150孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，**應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成**應用于氣體。蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定?？装辶髁坑?jì)產品應用孔板流量計應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量?？装辶髁坑?jì)被**適用于煤炭、化工、交通、建筑、輕紡、食品、醫藥、農業、環境保護及人民日常生活等國民經濟各個領域，是發展工農業生產，節約能源，改進產品質量，提高經濟效益和管理水平的重要工具在國民經濟中占有重要的地位。在過程自動化儀表與裝置中，流量?jī)x表有兩大功用：作為過程自動化控制系統的檢測儀表和測量物料數量的總量表?？装辶髁坑?jì)適用范圍

　　1、公稱直徑：15 mm ≤DN≤1200mm

　　2、公稱壓力：PN≤40MPa

　　3、工作溫度：-50℃≤t≤550℃

　　4、量程比：1：10， 1：15

　　5、精度：0.5級，1級

孔板流量計產品介紹

　　孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置?？装辶髁坑?jì)節流裝置包括環室孔板，噴嘴等?？装辶髁坑?jì)節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計**應用于石油、化工、冶金、電力、輕工等部門。

　　LK110孔板流量計特點

　　▲孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

　　▲孔板計算采用國際標準與加工

　　▲孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

　　▲標準型節流裝置無須實流校準，即可高過壓

　　▲一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

　　孔板流量計技術指標

　　▲高精度：±0.075%

　　▲高穩定性：優于0.1%FS/年

　　▲高靜壓：40MPa

　　▲連續工作5年不需調校

　　▲可忽略溫度、靜壓影響
