隨著生產技術的進步，雷達液位計，過去是高端，現在已經進入了普通百姓的家中。目前，雷達液位計的測量技術已經相當成熟，**應用于許多工業平臺。它對于普通測量現場的
雷達液位計具有非常優異的性能。液位測量過程中的許多優點已得到用戶的一致認可，但揮發性結晶介質的液位測量仍有不同程度的范圍。
為了提高雷達液位計的性能，深入分析了生產過程中使用雷達液位計測量?jī)?chǔ)罐液位時出現的一系列問題。結合雷達液位計的測量原理和結構特點，提出了一種雷達液位計與波導相結合的測量技術，為雷達液位計在化工企業生產中的應用提供了參考。改進后的雷達液位計結構簡單，安裝維護方便。
有效避免了儲罐液位測量中液位湍流、測量介質等因素的影響，測量精度提高10倍以上，大大增強了抗干擾能力，改進后的雷達液位計的創新之處在于，它結合了波導管和雷達液位計的優點，成功地處理了雷達液位計在液位測量過程中的量程。研究結果解決了儲罐液位測量過程中的常見問題，為石油化工、焦化、化工等行業生產過程中雷達液位計的使用技巧提供了一些啟示
背景介紹；工業生產中經常遇到的容器內液體液位測量。人們使用各種技術來測量液位。導波雷達液位計和普通雷達液位計是兩種常用的液位測量?jī)x器。然而，由于環境和操作條件的影響，兩者在液位測量過程中都有較大的范圍。特別是在焦化行業，儲罐等雜質較多，導波雷達液位計為接觸式測量，其導波桿會被焦油等雜質卡住，影響液位計的正常測量。
相比之下，能夠?qū)崿F(xiàn)非接觸測量的雷達液位計具有更多的優勢。它不接觸被測介質，因此避免了上述情況。然而，液位湍流也會影響普通雷達液位計的測量精度。非接觸式液位測量方法有另一種超聲波液位計，但其信號的“拖尾”現象影響**時間的準確性，進而影響液位測量的準確性。雷達液位計是一種利用微波測量技術的非接觸式液位測量?jī)x器。
目前**應用于地下儲罐的液位測量。當被測液位平靜時，雷達波反射良好，測量精度高。但在實際應用中，由于儲罐內液位環境復雜，設備受到浮體、冰、液體流入和泵送引起的液位湍流、雷達天線表面結晶等因素的干擾，測量數據會比較顛簸，這將直接導致測量數據不能真實反映液位信息
針對以上影響儲罐液位測量的因素，對雷達液位計及其輔助設備的結構和測量技術進行了改進，可有效避免上述干擾因素對液位測量結果的影響，保證雷達液位計的可靠運行。大量試驗表明，該技術穩定可靠，改進后的測量系統在1009

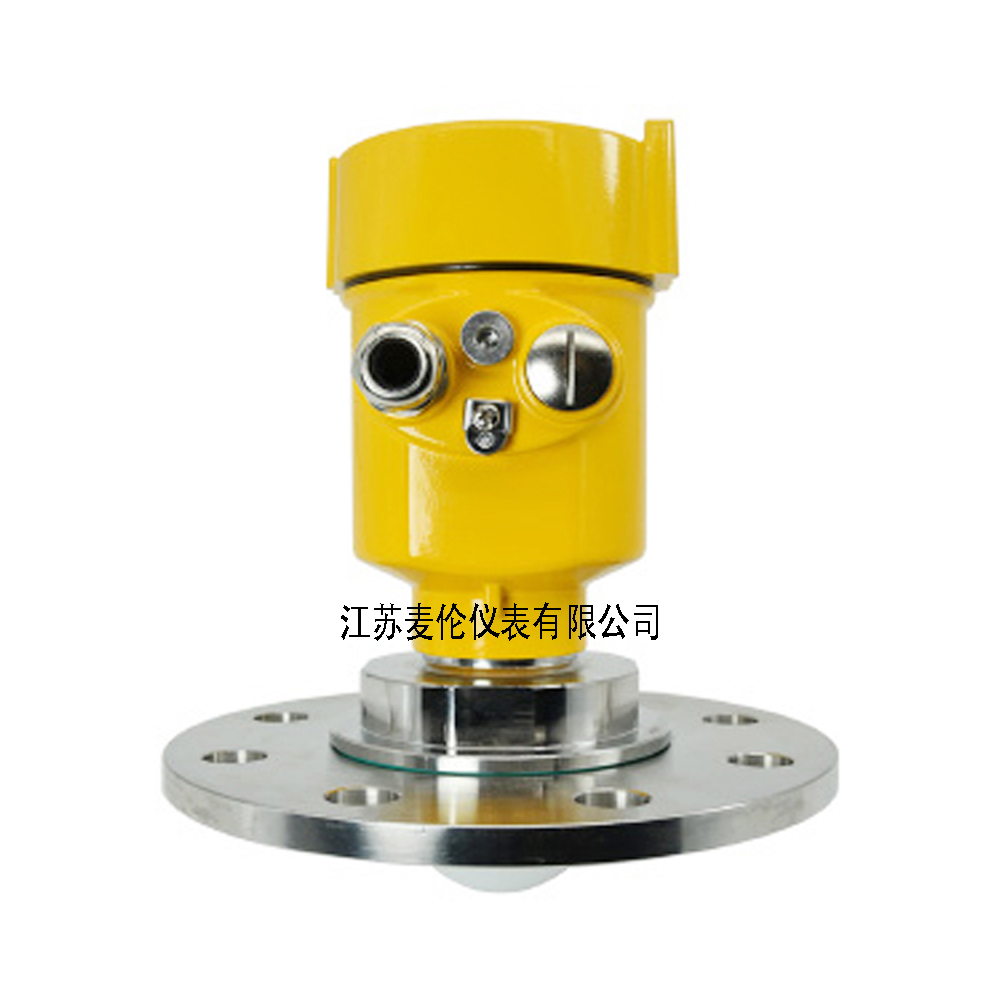

雷達物位計；組成概述；雷達物位計的實際應用組成和工作原理上具有良好的效果。天線系統的功能是發射微波脈沖和接收反射回波。電子元件將時間信號轉換為電平信號。微處理器能準確分辨水平回波并消除虛假回波。普通雷達液位計的結構如圖1
工作原理；雷達液位計的工作原理是通過天線將電磁波傳輸?shù)奖粶y(cè)介質液位，測量電磁波傳輸和反射的時間，然后計算容器中的液位。雷達液位計的天線系統發射極窄的電磁波脈沖。這種脈沖在太空中以光速傳播。當它遇到被測介質的表面時，其單側能量被反射回來，并被同**線系統接收。
發射脈沖和接收脈沖之間的時間間隔與天線系統到被測介質表面的距離成正比。通過分析天線發射波與介質液位反射波的時差與微波波速的關系，實現了對容器內介質液位的測量。由于電磁波的傳播速度極高，發射脈沖和接收脈沖之間的時間間隔非常?。ㄒ訬S為單位），因此很難確定時間間隔[6]。目前市場上主流的雷達液位計有兩種，一種是固定傳輸頻率的雷達液位計，另一種是恒幅調頻雷達液位計
雷達液位計具有以下兩個特點：① 無位移，無傳動部件，非接觸測量，不受溫度、壓力、蒸汽、霧和灰塵的限制。適用于粘性介質、有毒或無毒衛生介質、腐蝕性介質的液位測量；② 雷達液位計無測量盲區，可達到高精度（分辨率）。液位測量誤差Zui可達到1 mm（特殊情況下為0.1 mm），因此可作為商用測量?jī)x器；影響雷達液位計測量的因素；影響雷達液位計測量的主要因素有三個① 環境溫度測量過程中介質的不同溫差對雷達液位計。
蒸汽；被測儲罐中的介質上方將有大量蒸汽。由于儲罐位于地下且罐壁溫度較低，蒸汽將在垂直罐壁上凝結成液滴。如果冷凝液滴不能完全潤濕罐壁，罐壁上方會產生許多小液滴。隨著蒸汽量的增加，小液滴在收集后由于重力的影響落入罐內，形成液滴形成、收集和下落的循環過程。
發現罐壁上的液滴越多，液位計顯示的湍流越嚴重。因此，罐壁上的液滴也是影響雷達液位計測量結果的重要因素。從分析可以看出，雷達天線發射的電磁波遇到罐壁上的液滴后會產生不規則的反射回波，雷達液位計信號處理系統無法分辨這些反射回波，從而導致液位測量故障
液體的湍流和氣泡；罐液體的流入和泵出會導致罐內介質液位的湍流和氣泡的產生。這不僅會引起電磁波的吸收和散射，還會引起電磁波的折射和反射，大大衰減反射回天線的有效電磁波信號的強度，并嚴重影響了雷達液位計的準確測量
雷達液位計的改進措施和應用；測量結構和應用；針對上述影響雷達液位計測量的因素，對雷達液位計的整體測量系統進行了相應的改進。改進型雷達液位計的結構如圖2
改進型雷達液位計在普通雷達液位計的基礎上增加了波導管和浮球。其中，波導管的安裝必須垂直于液位；浮球位于波導管中，其直徑等于波導管的直徑。材料取決于容器中的介質密度。材料密度應小于介質密度，使其漂浮在介質表面，并在浮力的影響下，隨著液位的增加，在波導管中可以上下移動。
波導管的上部和下部各有一個開口?？紤]到被測介質中的雜質阻擋了波導下部的開口位置，可根據實際情況在不影響被測波導結構安全的情況下，增加環形波導在下開口處同一平面上的開口數 。波導管上的開口可以使浮球的上部與容器的上部一致，以確保波導管的內外表面相似。
改進后的雷達液位計天線發射的電磁波可以沿波導管射向浮球，接收浮球反射的電磁波，因此，通過計算浮球的高度可以得到罐內介質的液位；改進后的雷達液位計安裝方便，可用于封閉、半封閉和開放式容器的液位測量。導波管可以阻擋外部湍流和氣泡引起的內部液位湍流，有效減小介質液位湍流引起的測量誤差。通過安裝測量套管，減少波導管中介質液位的揮發面積，通過運行液位補償算法，有效減少易結晶介質揮發引起的測量誤差，液位測量結果更穩定、更準確

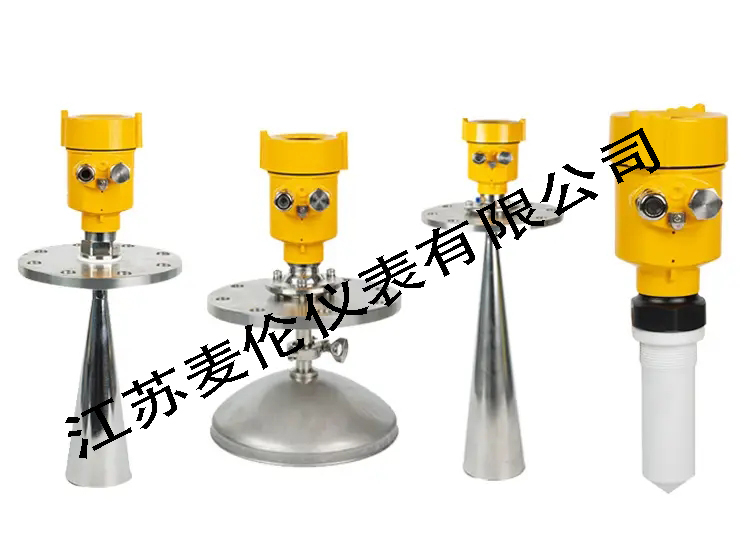

測量結構安裝要點；安裝改進后的雷達液位計時，與罐壁保持一定距離，盡量避開加熱管和混合機構，從而有效避免其對改進后的雷達液位計的干擾，確保改進后的雷達液位計能夠準確測量液位。改進型雷達液位計的天線使用錐形天線zui佳。錐形天線沒有防護罩，可有效防止被測介質因溫度而在天線表面結晶，從而對測量造成不必要的影響；安裝時波導管必須垂直于被測液位。電磁波時程的變化與波導的直徑和內部的平整度有很大的關系。如果波導內部不均勻，電磁波的返回時間將增加，強度將減弱，因此無法獲得準確的測量結果
設備應用；改進的雷達液位計用于測量?jī)?chǔ)罐和地下儲罐的液位。測量精度提高到0.1 mm，測量結果穩定可靠。重要的是，該設計有效地消除了外部測量環境對測量過程的影響，維護工作量小，大大節省了人力和材料成本，取得了可觀的經濟效益。穩定、準確的測量結果為安全生產提供了有效保障。
結論；鑒于
雷達液位計在實際使用中遇到大量蒸汽、液位擾動、揮發性介質結晶等直接影響測量結果準確性的情況，雷達液位計天線通過在傳統的容器液位測量裝置上增加一個含有浮球的波導裝置，可以有效降低蒸汽冷凝、介質結晶以及罐內介質液位波動引起的液位測量誤差。這保證了液位測量的準確性，有效消除了環境和介質性質對改進型雷達液位計測量過程的影響；化工生產現場環境相對復雜，容器液位測量受多方面影響。如果不能準確測量容器的液位變化，很容易造提出以下建議成無法挽回的安全事故，造成重大的人員和財產損失。對于改進后的測量裝置的安裝、使用、維護和故障排除。
