儲罐液位高低報警要求
發布時間：2022-06-08 23:58:07
液體儲罐在化工行業中應用**。在工藝系統設計過程中，經常需要設置儲罐液位報警和指示，以確保儲罐及相關設備的穩定安全運行。對于裝置中需要監控或保護的儲罐，還需要設置
高低液位報警和高高液位報警，并配備相應的聯鎖。設置高度報警值時，應充分考慮生產過程的具體要求和容器本身的參數。
儲罐是石化企業儲存液體和氣體原料、產品和中間產品的重要設施。石油化工儲罐儲存的材料數量遠遠大于重大危險源的臨界數量，具有很大的潛在風險，處于高風險狀態。細節上的錯誤可能導致災難性事故。據統計，石油化工企業儲罐的事故率遠遠高于高溫、高壓和連續反應裝置的事故率。由此可見，儲罐是石化企業安全管理的重點。
儲罐的高液報警、高高液報警值和緊急切斷閥的設置要求是什么？企業是否可以擅自更改儲罐液位報警值？這篇文章將與您討論；讓我們看一看液位計故障導致的溢出事故：溶劑儲罐在注入儲罐時溢出，易燃溶劑從儲罐中泄漏。幸運的是，沒有發生火災。事故調查發現，儲罐的遠程液位計在溢流前發生故障。儲罐有高液位警報，但在*近的維護中進行了調整，并且高液位警報不再正常工作（不適當?shù)母模?/div>
此次事故的啟示：保持高液報警并確保液位計正常工作非常重要。工廠需要定期測試液位計，以確保其正常運行；液位計總是有一定的故障率，可能每10年發生一次。因此，對于高風險溶劑，必要時應考慮使用冗余液位計或液位開關；液位計、液位報警器的變更應屬于變更管理范圍，并嚴格遵守變更程序。
液位監控功能不能隨意取消； 繞過液位報警必須經過更改審查。任意繞過液位報警器可能導致溢流，甚至火災和爆炸事故不同容量的儲罐的高徑比根據工藝或現場布局要求而不同。根據數顯儀表的數據，常用的儲罐容量：大容量儲罐的高徑比接近1:1，而小容量儲罐的高徑比往往大于1。對于小容量儲罐，在相同容量下，高徑比越大，液位變化越明顯，這更有利于提高現場液位計。
在實際生產中的顯示精度，《石油化工儲運系統罐區設計規范》對大容量儲罐具有良好的適用性，但它并不完全適用于有特殊工藝要求的小容量儲罐。對于小容量儲罐，報警值應以容量百分比的方式設置，以滿足操作人員和聯鎖閥的反應時間。
罐區設置聯鎖閥和緊急切斷閥的一些規范；沒有規定，儲罐液位報警值的設置有規范可循。長匯儀表對現行規范中關于“儲罐液位報警值設置”的規定進行了梳理，并與儀表人員進行了分享，以供參考 sht 3007-2014《石油化工儲運系統罐區設計規范》；容量大于100 m³的儲罐應配備遠程連續液位測量儀表；自動控制系統中應設置高低液位報警，并應符合以下規定：設置高度：儲罐高液位置警報不得高于設計儲罐高液儲罐位置；儲罐低液位警報的設定高度不得低于儲罐。
容量大于或等于3000m³a類的一、二類有毒液體儲罐的設計低液位，容量大于或等于10000m³的B類和B類易燃液體儲罐，其他液體儲罐應配備高高液位報警和聯鎖裝置，并聯鎖高高液位報警，關閉儲罐進口管線緊急切斷閥；本裝置原料儲罐應設置低液位報警，當發出低液位報警時，應聯鎖停泵；《關于印發遏制重大危險化學品和煙花爆竹事故工作意見的通知》792ZXs【2016】62299號嚴格風險控制和隱患排查治理
扎實推進危險化學品專項整治，全面落實重點防控措施：自2017年1月1日起，所有構成一級和二級重大危險源且未配備緊急關閉（緊急切斷）功能的危險化學品罐區應停止使用◆ sht 3184-2017《石油化工罐區自動化系統設計規范》2994.2.3.1罐頂設置兩套連續液位測量儀表，其中一個用于設置控制系統中的高、低液位報警；控制系統中應根據工藝要求設置儲罐進料管高、283位報警和開關閥聯鎖關閉的控制方案。
信號應為上述另一套連續液位測量儀表。當需要第三套液位儀表時，*好使用連續測量儀表或液位開關；罐頂應設置兩套連續液位測量儀表，其中一個用于設置控制系統中的

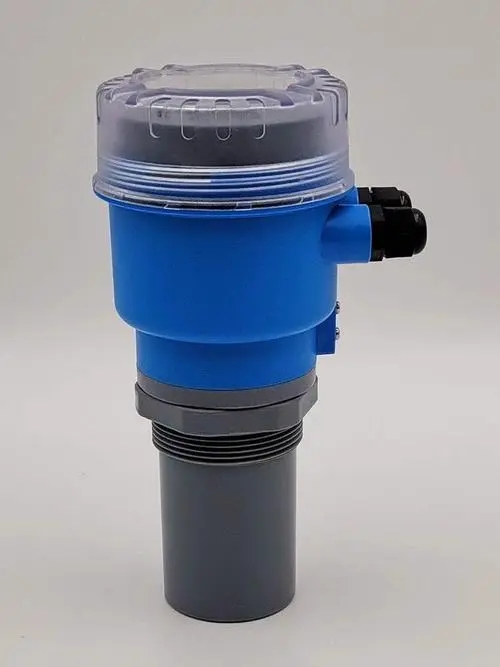

高低液位報警；各種內壁無襯里和污垢層的液體碳鋼儲罐可采用外掛式超聲波液位開關；浮頂儲罐或重油儲罐應選用外掛式超聲波液位開關；液化烴球罐應選用外置式超聲波液位開關；超聲波傳感器的安裝應保證傳感器的測量方向不受罐內管道、部件等障礙物的影響，并應避開罐壁焊縫。
