磁翻板液位計性能講述
發布時間：2022-06-09 23:56:34

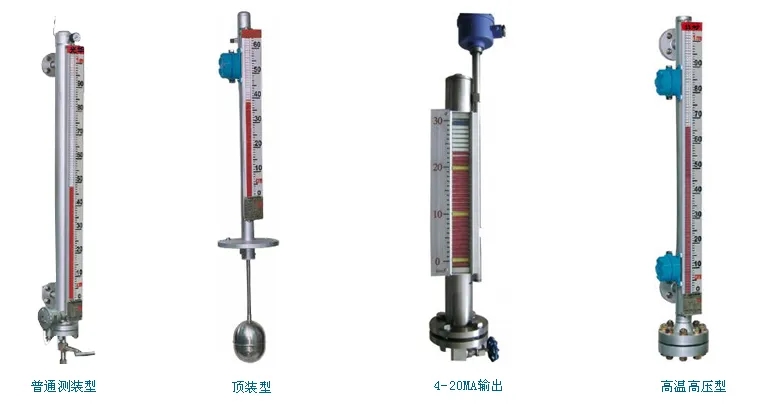

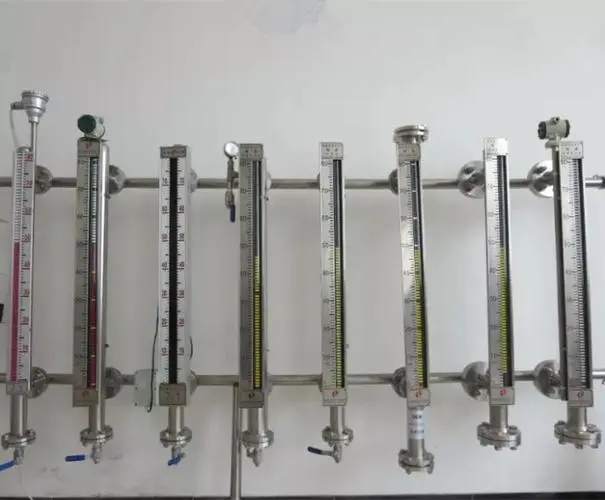

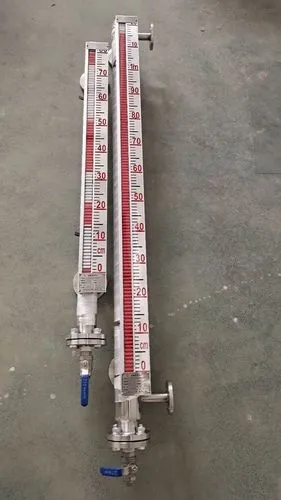

磁翻板液位計是一種簡單的液位測量儀器，適用于石油化工系統中有腐蝕性介質的儲罐、儲罐、油田、油庫等，以及一般企業和民用建筑的水塔（水箱）所需的低成本液位測量，從而解決了手動液位測量的困難。磁翻板液位計由浮標、連接鋼絲、導向滑輪、重錘指針和顯示尺；五部分組成。
浮標：浮標由兩個不銹鋼或碳鋼空心錐體和一個不銹鋼或碳鋼空心圓柱體焊接而成，浮標兩側焊接一個導向環用于導向。浮標用于將液位變化的浮力直接傳遞到鋼絲繩上，使鋼絲繩將液位變化傳遞到重錘指針上，從而實現液位變化的現場指示；連接鋼絲：連接鋼絲的一端懸掛浮標，另一端連接重錘指針，中間部分封閉在鋼管內；導向輪：根據現場液位罐幾何形狀和儀表安裝要求設計。它也由兩部分組成：連接鋼絲導向輪和檢查輪殼。其主要功能是連接鋼絲導軌，減少系統的旋轉阻力；重錘指針：鋼制，中部為指針。
指針指示的相應刻度值用于測量液位高度。隨著浮標和連接鋼帶的更換同步移動；顯示刻度：由鋁合金制成，表面刻有標準值。磁翻板液位計是一種測量物料液位的儀器，它以懸掛在罐或容器中的輕型不銹鋼浮標為測量元件，設計并安裝一組滑輪和導線進行上下移動，并通過天平的刻度直接指示被測介質在儲罐或容器中的液位。
適用于石油化工儲罐系統的腐蝕性、酸性、堿性和高粘度儲罐、儲罐、油田等，適用于油庫等行業平底、錐形蓋和拱形容器的油罐液位測量，以及企業和民用水塔（罐）的液位測量，確保儲罐液位測量結果的準確性和完整性
磁翻板液位計的安裝位置應遠離或遠離物料介質的進出口，以避免物料流體局部區域的快速變化，從而影響液位測量的精度；磁性翻板液位計必須垂直安裝，以確保浮球總成可以在主管內自由上下移動。同時，應在磁性翻板液位計和容器鉛管之間安裝一個球閥，以便于維護和清潔；安裝磁翻板液位計，法蘭中心線垂直度＜4‰。
對于一定長度的磁翻板液位計（普通型＞3M，防腐型＞2m），需要考慮增加一個中間加強法蘭或耳板作為固定支架；打開底部法蘭，安裝磁性浮子（注：重型端的磁性端向上，不能倒置）；配套遠程磁翻板液位計變送器與顯示儀表連接的芯線截面積應大于0.8mm2。當與交流電源并聯時，應保持至少20 cm的距離。*好通過鐵管或屏蔽雙芯電纜分開敷設。
屏蔽層只能在一端接地；為了在運輸過程中不損壞浮球組件，應在出廠前將浮球組件從小液位計的主管中取出。液位計安裝完成后，打開底部排污法蘭，然后將浮球組件重新安裝到主體管道中。請注意，浮球組件的重型端向上，不能倒置；
磁翻板液位計安裝完畢后，必須用磁鋼校準，并引導翻轉柱一次，使其在零位以下顯示紅色，在零位以上顯示白色。
