變送器的遷移應用可提高測量的準確
發布時間：2022-06-12 23:44:52

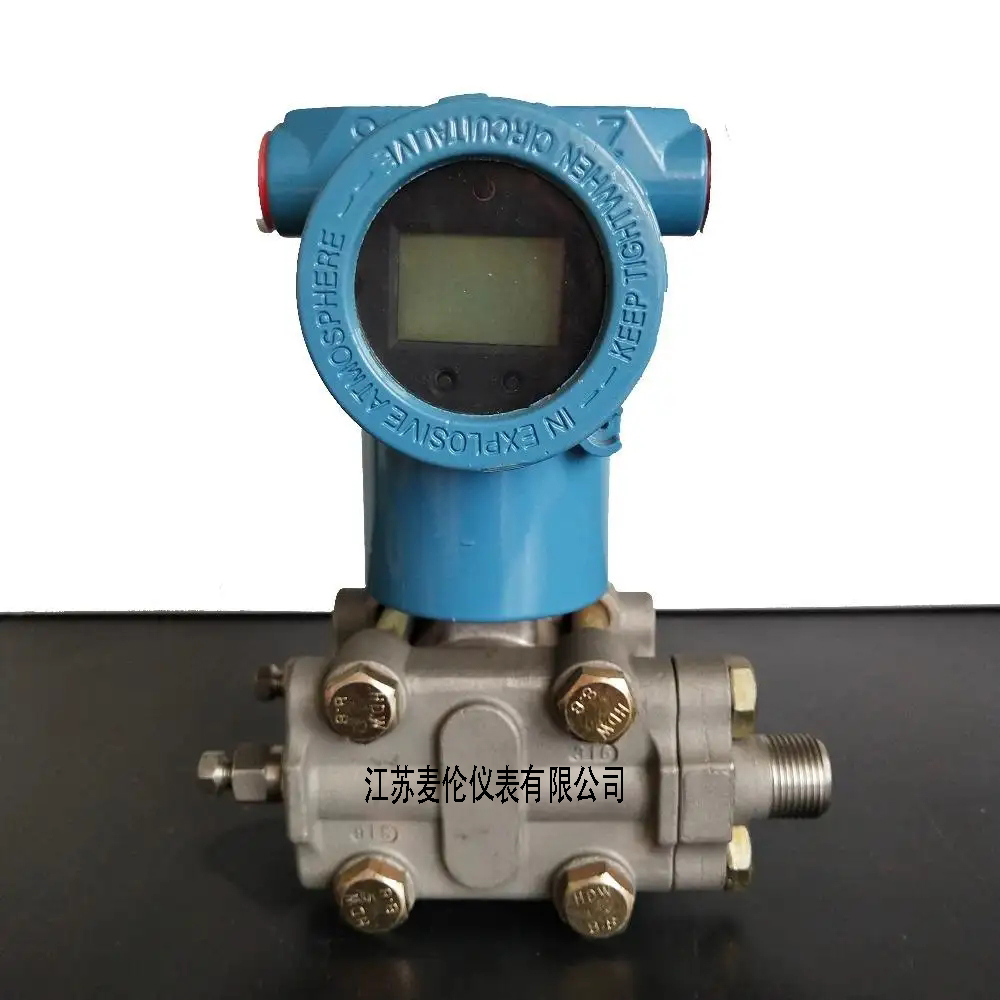

差壓變送器測量液位是*常用的方法，變送器的遷移功能用于測量
測量高位水箱的水位。相關參數：水位測量范圍為h=1200mm，*低水位與變送器正壓室中心線的垂直距離為h=16000 mm，由于高位水箱中沒有壓力，因此水密度取近似值ρ=1gcm³，根據敞口容器液位測量方案，初步計算如下：
測量范圍：△ p=hρg.約等于12kpa；正遷移：a=hρg.約等于160kpa；遷移后的測量范圍為：a ~ a+△ p=160～172kpa；可選用量程為0～180kpa的差壓變送器。然而，與12kpa的范圍相比，出現了問題。變送器的輸出電流變化很小，不能滿足測控精度的要求。為了保證測量精度，我們可以考慮盡可能減少正遷移?？蛇x方案為：
在高位水箱附近安裝變送器，縮短H距離，減少正遷移。但水箱設計中沒有維護平臺，不可行；在低水位與變送器正壓室中心線之間的垂直距離h處，找到一種抵消水柱靜壓的方法，即在玻璃水位計的上部測壓口處增加一個單室平衡容器，通過導壓管將其連接至變送器負壓室，并向單室平衡容器和導壓管注水。
計算如下：測量范圍：△ p=hρ，約等于12kpa；正遷移量：-b=hρ，約等于-12kpa。
遷移后的測量范圍為：-b～-b+△ p=-12kpa～0；可選擇量程為0～36kpa的差壓變送器。由于變送器正負導壓管H段的靜壓相互偏移，只需測量H=1200mm的水位變化，并將變送器量程轉換為-12kpa～0；由上可知，負遷移方案中變送器量程僅為0～12kpa。與正遷移方案中的發射機程0~ 180kpa相比，發射機的射程大大縮小。
在相同的精度水平下，小量程的分辨率和測量精度必須優于大范圍的分辨率和測量精度，以滿足測量和控制的要求。可以看出，適當應用測量方法和變送器的遷移功能，可以使變送器發揮更大的作用，并獲得滿意的結果；因此，變送器的適當偏移和應用可以提高測量精度。
結論：
變送器偏移的正確應用確實可以提高測量精度。
