JSML-UQK系列液位顯示控制儀
發布時間：2022-06-20 23:39:55
JSML-UQK系列
液位顯示控制器可**應用于煉油、化工、造紙、食品、污水處理等行業?？蓪?duì)儀表控制室的敞口、密閉容器或地下儲罐中的介質液位進行顯示、報警和控制。被測介質可以是水、油、酸、堿和工業污水等導電和非導電液體，并能克服液體泡沫;引起的虛假液位的影響。防腐控制器對強腐蝕性介質具有優異的耐腐蝕性。防爆控制器可用于爆炸性場合（防爆、防爆標志：EXdⅡBT4）;JSML-UQK系列液位顯示控制器由傳感器和顯示臺
JSML-UQK;檢測點;136;3點檢測，其中1位為超限報警，可配SK-100顯示表;5點檢測，其中1位為超限報警，可配SK-100顯示表;1點檢測，其中1位為零，配備SK-100顯示表;50點檢測，配備SK-600顯示表;100點檢測，配備sk-600展示臺;材質s檢測管采用PVC;g檢測管采用不銹鋼（1Cr18Ni9Ti）;f檢測管采用全氟乙烯丙烯（F46）;x;檢測管采用不銹鋼小浮球（筒）細頸檢測管;防爆性能;b防爆，僅用于G和F型。防爆等級：ExdⅡbt4
非隔爆型，該位為空;型號示例：1一個JSML-UQK1-10gb;表示一個JSML-UQK系列傳感器，有10個檢測點，材質為不銹鋼防爆
JSML-UQK-100g 1套;是一個JSML-UQK系列傳感器，具有100個檢測點，由不銹鋼制成。提供sk-600顯示儀表1臺默認136臺配套顯示儀表均為控制儀表，外形尺寸為A型；SK-100為led顯示屏，SK-600為燈柱顯示屏，除非另有要求
一個JSML-UQK-100g，一個sk-600;表示一個JSML-UQK系列傳感器，具有100個檢測點，由不銹鋼制成。提供一臺sk-600顯示儀表。其外形尺寸為160（寬）×80（高），無控制，燈柱顯示
技術參數;產品執行標準：q320621exe01-2001;測量范圍;s類型：≤ 2m;GX型：≤ 1.5m;g（b）型，f（b）型：≤ 2013年12月13日。工作條件;介質溫度;s型-5～+45℃G型，F(xiàn)型-40～+80℃（高+120℃）;GB型，F(xiàn)B型-40～+80℃（高+120℃）;4，工作環境溫度;s型-5～+45℃;G型，F(xiàn)型-10～+45℃;B型-10～+45℃;5，工作壓力：136G型0.6MPa;F型0.25MPa;s型大氣壓;6，被測介質比重：>0.7;7，被測介質粘度：<1.25st;8防爆性能;防爆類型：防爆類型（僅GB，F(xiàn)B）;防爆標志：diibt4

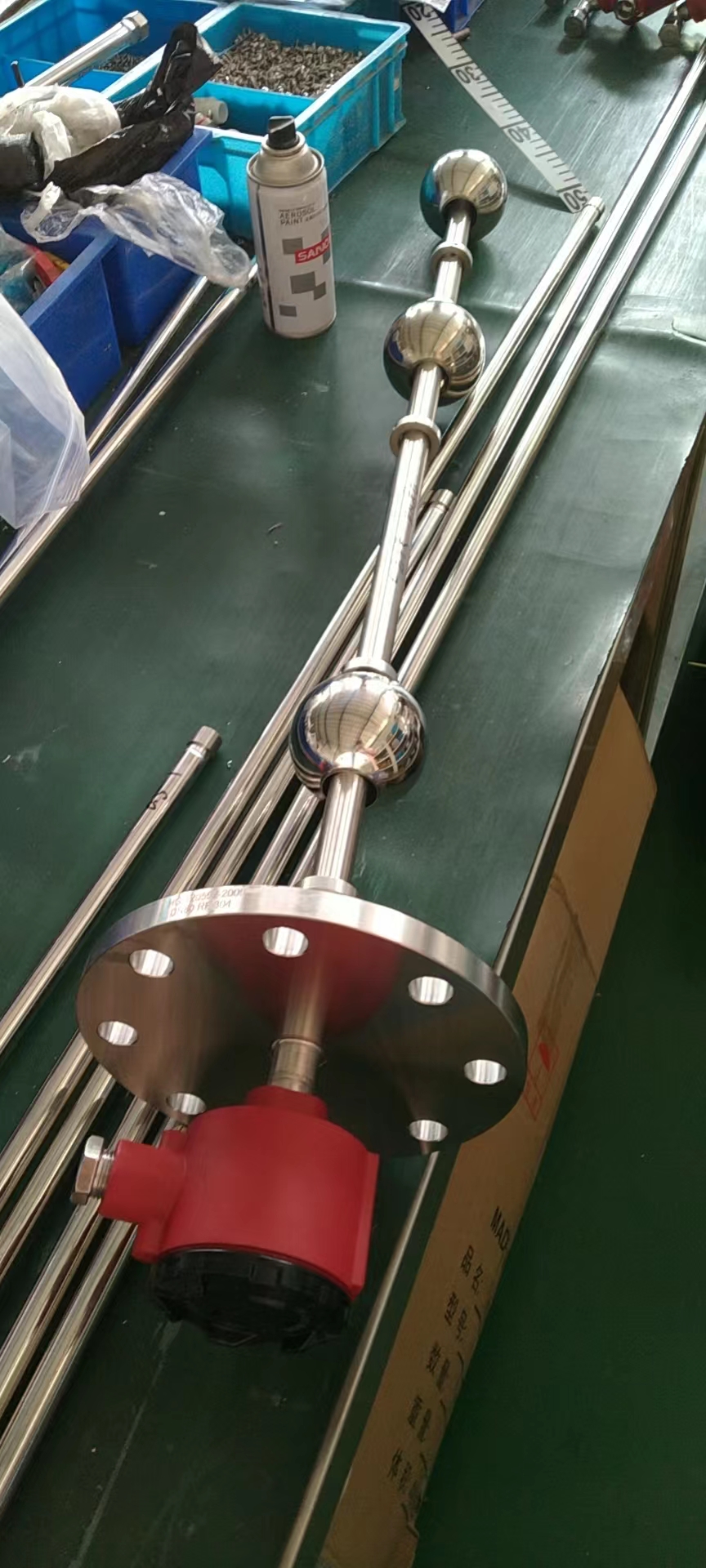

結構原理;JSML-UQK液位顯示控制器在傳感器中安裝了三根干簧管，分別為下限、上限和超限報警。JSML-UQK有五個干簧管，比JSML-UQK多了兩個液位顯示器。配有磁鋼的浮球使不同位置的干簧片隨著液位的上升和下降而起作用，液位的正確位置由顯示表中相應繼電器的吸合指示。下限和上限顯示表具有繼電器觸點輸出（相當于1 x 2開關）。當上限超過極限時，可發出聲光報警信號，無繼電器觸點輸出
JSML-UQK和JSML-UQK
液位顯示控制器傳感器配有多個干簧管。當裝有磁鋼的浮球隨液位上下移動時，不同位置的簧片會動作，使傳感器輸出的電阻值發生變化。顯示儀表將改變的電阻值轉換為面板上的發光二極管on和off，以顯示測量的液位。顯示儀表配有控制點設置按鈕，用于預先設置液位控制范圍。當液位達到設定值高度時，通過繼電器觸點打開或關閉顯示屏中的繼電器，以控制液位或報警。
