頂裝磁翻板液位計原理分析
發布時間：2022-07-12 04:36:51
磁翻板液位計應用**，主要用于石油、化工、冶金、電力等行業和部門，輕工醫藥；今天讓我向大家介紹下頂裝磁性翻板液位計的工作原理

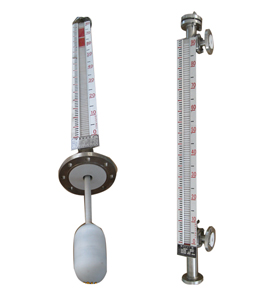

頂裝磁性翻板液位計的工作原理；由主體（由上下導管組成）、翻板箱（由紅、白磁性小翻板組成），浮子（由磁鐵、推桿、浮子組成）和液位變送器。其結構如圖所示。工作原理如下：容器中的浮筒（根據不同介質和壓力開發）隨著下部導管中液位的變化而上下浮動，磁鐵通過頂桿在上部導管中上下移動，這會導致身體外的皮瓣翻轉，并用紅色和白色指示液位。同時，液位變送器將液位信號傳輸至控制中心進行液位指示和控制，也可以通過計算機

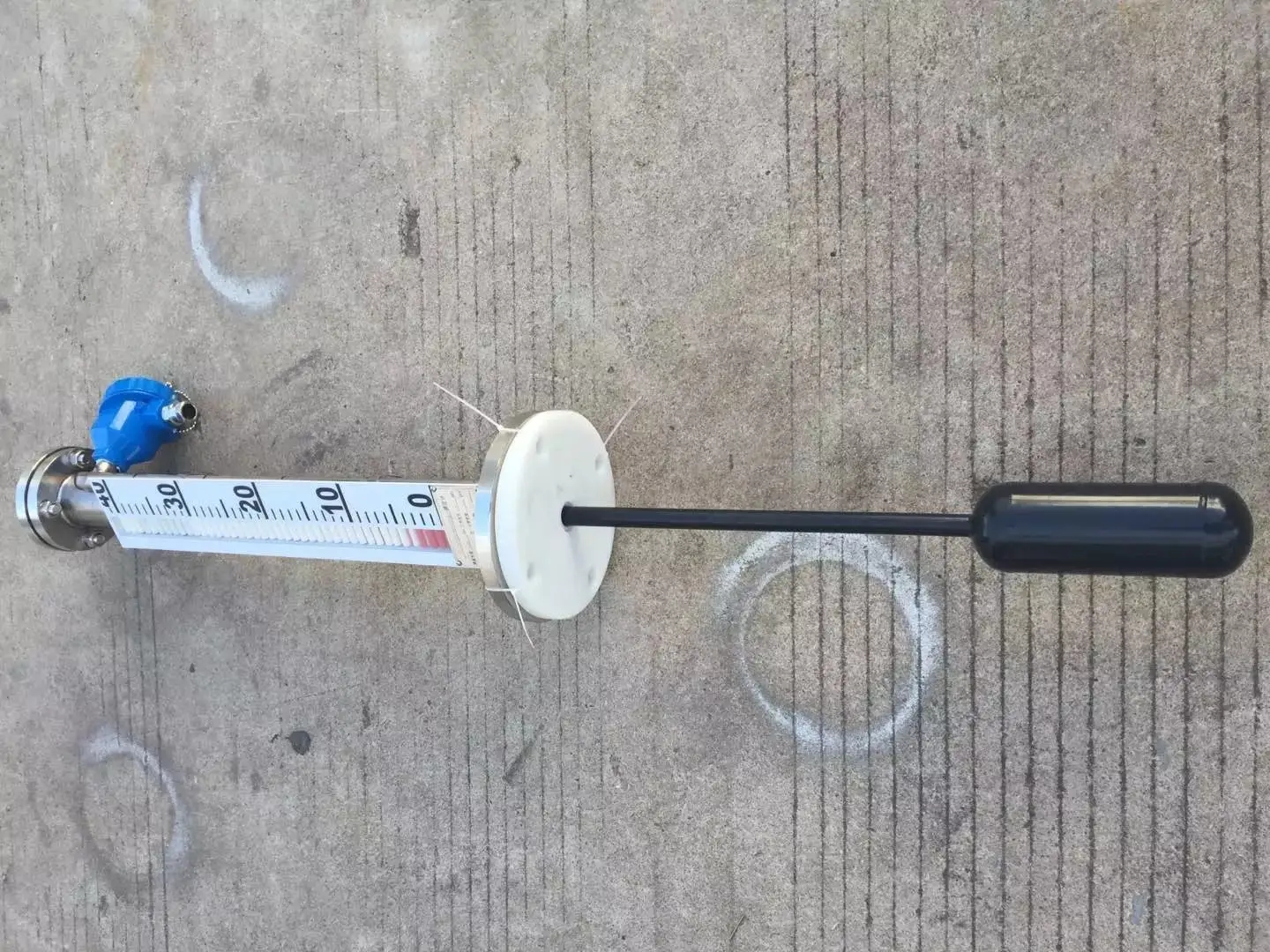

頂裝磁翻板液位計的結構原理；頂裝磁翻板液位計直接安裝在容器頂部，磁性連桿由浮球隨液位（或界面）上下移動帶動。磁性連桿中的磁鋼利用磁耦合原理驅動磁性翻板指示器，過程容器中的液位或邊界用紅色和藍色（液體紅色和氣體藍色）清晰直觀地指示，可實現遠程傳輸和自動控制。UHZ系列頂裝磁翻板液位計主要由本體、就地指示器、遠程變送器、上下限報警器等組成
主要技術參數；測量范圍：0-4000mm；公稱壓力：1.0MPa；1.6MPa；2.5MPa；4.0mpa；公稱直徑：dn150；工作溫度：-40～80℃；測量精度：±10mm；介質密度：液位：ρ≥ 0.5gcm3；邊界：ρ1-ρ2≥ 0.25gcm3接液材料：1cr18ni9ti；法蘭標準：jb82-59（液位計法蘭：平面或凸法蘭）；伴熱夾套接頭：zg12“（內螺紋）
頂裝磁翻板液位計上下限報警：輸出信號：I常open，II常closed；（或II常open，II常closed，請?jiān)谟嗁?gòu)時指定）；惡劣環境溫度：-20～40℃；工作溫度：-40～120℃；測量精度：±10mm；工作壽命：≥ 105；防護等級：ip65；電源插座：M20×1.5（內螺紋）；防爆形式及標志：防爆類型：diibt4；本安類型：iaiict5。
