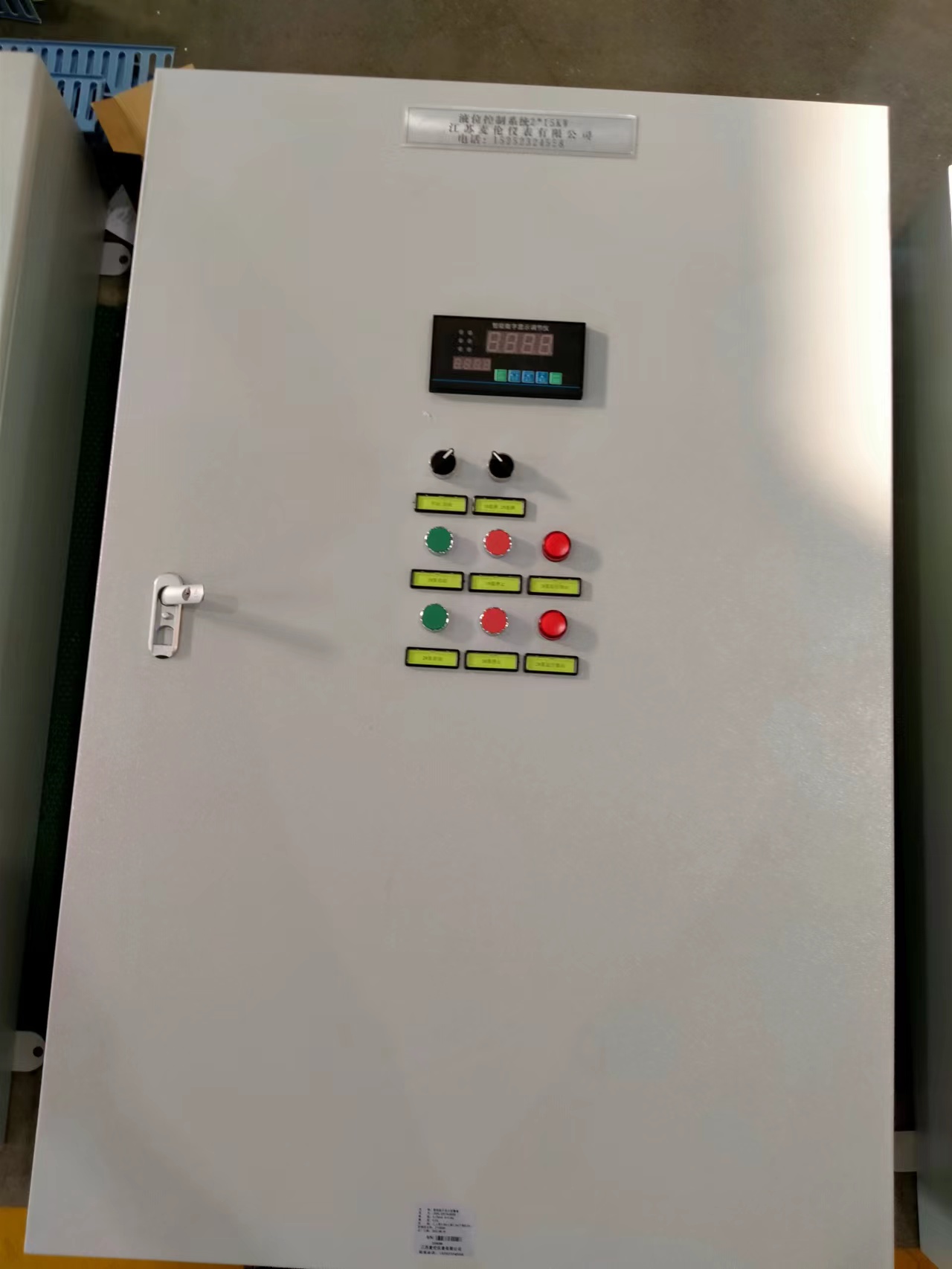

星三角啟動控制柜功能原理
發布時間：2022-07-13 00:13:13
星三角啟動控制柜具有多種保護功能和完整的狀態顯示，如過載、短路、缺相保護、泵體漏水、電機過熱和泄漏，并具有單泵和多泵控制工作模式，各種主備泵切換模式和各種啟動模式
1。具有過流、過壓、欠壓、缺相保護和事故報警功能
2。卓越品質：精心制作的國際國內知名品牌電器元件和高品質標準機柜，精心設計和精工制作
3。各種功能：從一控一到一控五，主泵和備用泵可以任意選擇和組合，具有各種啟動方式和各種控制形式。自動故障切換。它也可以專門為您設計
4。控制方式：（1）液位控制：以液位變化為控制目標；（2） 壓力控制：以壓力變化為控制目標
5。切換方式：（1）手動切換； （2）、自動交替切換； （3）、定時自動切換
6、啟動方式：星-三角降壓啟動：啟動時，電機定子繞組連接成“Y”形，以減少每相繞組承受的電壓和電流，運行時，電機定子繞組恢復為“△“形狀
7.啟動性能：（1）啟動電機時，采用Y形連接方式。此時，電機主軸繞組接收到的電壓已降低到啟動時額定電壓的57.7%。此時，啟動電流僅為電機額定電流的13。當啟動后速度增加到額定速度的80%時，將其轉換為”△“形狀連接操作，轉換時間由時間繼電器（2）設置本產品為間歇長期工作系統，也可短時重復工作。在重復的短期工作中，可頻繁操作，每小時不超過30次。連續兩次啟動的間隔不應小于2分鐘
2、星三角啟動控制柜的功能原理：
1。控制方式（1）一用一備：控制1#，2#兩臺水泵。自動時，它可以在“1#主2#備用”或“2#主1#備用”下工作。在兩種狀態下，當主泵發生故障時，備用泵將自動投入運行，當“手動”超控由面板操作按鈕控制時。如果用戶需要添加“兩用”模式（即兩臺泵同時使用），請在訂購時說明；（2） 兩用一備：控制1#、2#、3#三臺水泵，可在“1#、2#主3#備用”或“2#、3#主1#備用”或“1#、3#主2#備用”工作。當主泵發生故障時，備用泵將自動投入運行。“手動”啟動由操作按鈕控制。如果關閉一個主泵，它將變?yōu)?ldquo;一用一備”。如果用戶需要增加“三用”工作模式（可以同時使用三臺泵），請在訂購時說明；（3） 三用一備：控制1#，2#，3#，4#四臺水泵，可在“1#，2#，3#主4#備用”或“2#，3#，4#主1#備用”或“1#，2#，4#主3#“待機”或“1#，2#，4#主3#待機”或“1#，3”#，4#主2#備用”四種狀態，當主泵發生故障時，備用泵將自動投入運行。當“手動”啟動時，使用面板操作按鈕進行控制。如果一個主泵關閉，它將變?yōu)?ldquo;兩用備用”。如果兩個主泵關閉，它將變?yōu)?ldquo;一用一備”。如果用戶需要添加“四項功能”“工作模式（即同時使用四臺泵），請指定順序。2、控制模式（1）“Y”液位控制：此類控制柜配備浮動開關或高性能電子液位控制器，可根據液位自動控制水泵的啟動和停止；（2）“P”“壓力控制：這種類型的控制柜配備了一個外部電接觸壓力表，該壓力表獨立于壓力控制器或壓力。它可以根據管網壓力自動控制水泵的啟動和停止。同時，它適合通過浮球開關、限位開關和按鈕遠程控制進行控制。它可以通過以下方式實現：是一種具有“通用接口”的電機控制柜，范圍**；（3） “T”溫度控制：根據控制柜外的溫度傳感器，可以調整傳輸介質的溫度。自動控制水泵的啟動和停止。用于恒溫、交換單元系統等；（）“s”時間控制：此類控制柜配有時間控制器，可以根據用戶預設的時間順序自動控制水泵的啟動和停止，適用于需要定期控制的設備
3、星三角啟動控制柜技術參數：JSML-DLG星三角啟動控制柜;控制電機功率：15-90kw;控制電壓：380V;控制水泵數量：1-5
4、星三角啟動控制柜**使用：JSML-DLG星三角啟動控制柜可**用于工農業生產、供水、排水、消防、噴淋管網加壓、暖通空調冷熱水循環等場合的自動控制，控制電機功率范圍為15～90kw;
5、
星三角啟動控制柜安裝環境：“星三角”降壓啟動控制柜主要用于交流50Hz或60Hz，額定工作電壓高達380V。在AC-3使用類別和額定工作電流高達95A的電路中，它用于啟動電機。起動器配備空氣延遲頭，可以自動進行“星-三角”轉換，以減少電機的啟動電流1。環境溫度范圍：-5℃～+40℃;2?？諝鉂穸确秶合鄬穸?%-90%，無冷凝;3。海拔：1500米以下;4。安裝面與水平面的傾角不得超過5°;5。安裝處無明顯晃動和沖擊振動;6。安裝處無大量油霧、灰塵或纖維粉塵;7。使用類別為AC-3;8。污染等級為39級。安裝類型為三級。
