液位顯示控制器由顯示儀表和簧片液位傳感器組成。適用于各種導電和非導電液體液位的測量和遠程指示。儀表控制室可顯示、報警和控制各種開口、封閉容器和地下水箱的液位。**應用于徐電站、石油、化工、輕工、紡織、鋼鐵、治金、建筑、機電和采礦業

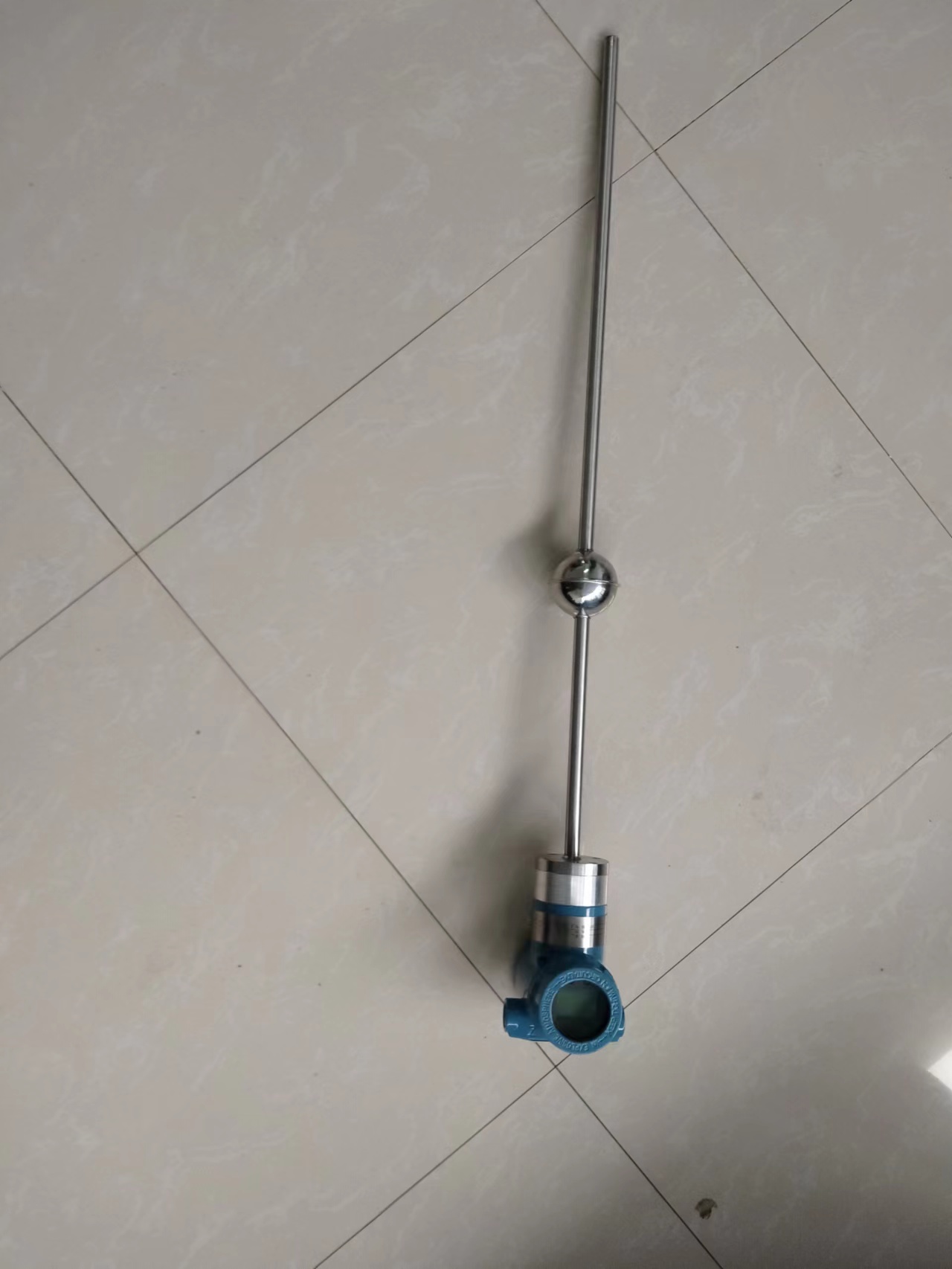

液位傳感器
測量范圍：不超過12000mm
測量點：2點、4點、10點、50點
工作壓力：G型0.58mpa F型0.245mpa
安裝法蘭：gb2551-81 DN125；Pn6

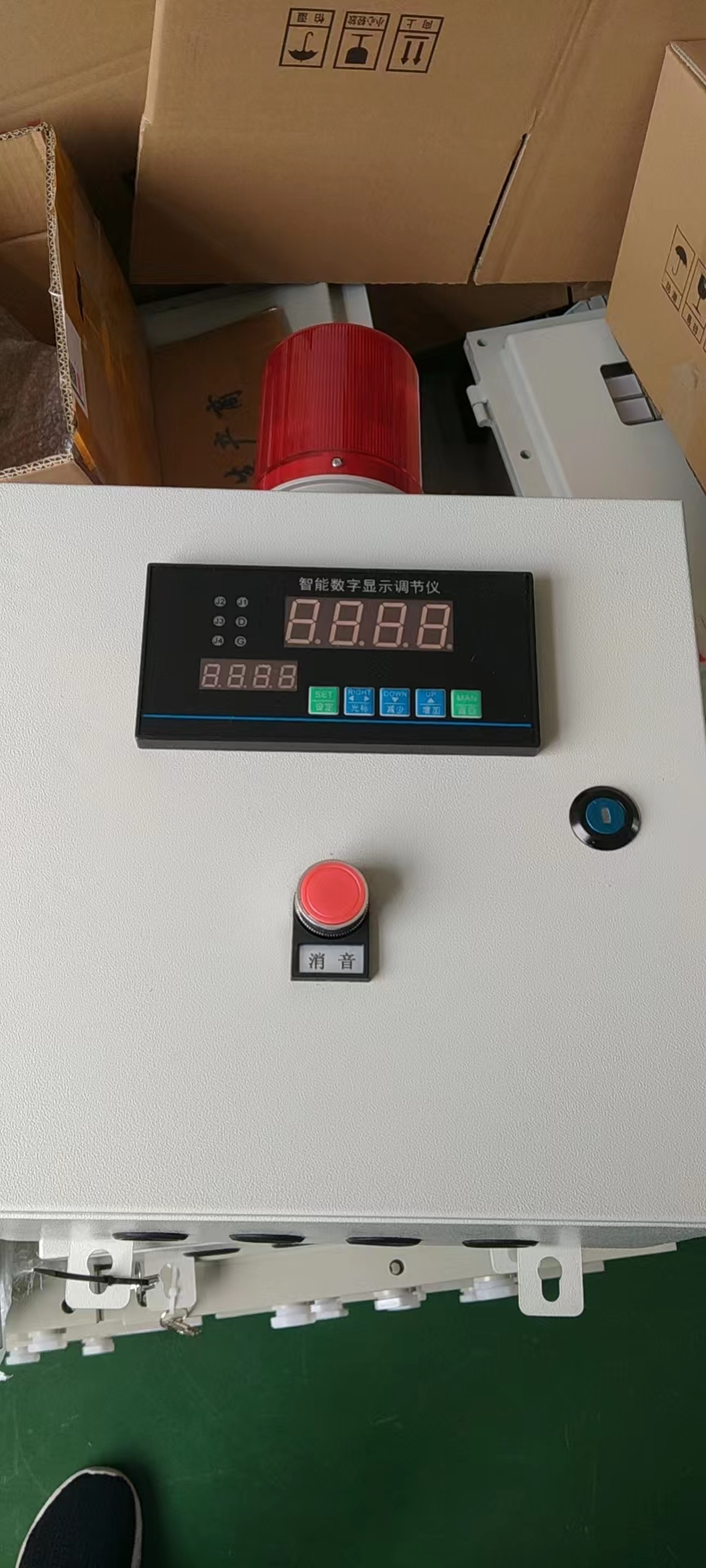

顯示儀表
顯示點：2點、4點、10點、50點
輸出觸點容量：220V 0.5A交流無感負載
工作環境：溫度為0～45℃，相對濕度不超過85%200的無振動和腐蝕性氣體的地方電 電源：220V 50Hz交流電源。功耗：≤ 15va
點檢測，其中1位為超限報警，可配hd-100顯示表
點檢測，其中1位為超限報警，可配hd-100顯示表10
11點檢測，其中1位為零，可配hd-100顯示表
50點檢測，配備hd-600顯示儀表
100點檢測，配備hd-600顯示儀表
檢測管材質為PVC
檢測管材質為不銹鋼（1Cr18Ni9Ti）
檢測管材質為全氟乙烯丙烯（F46）
檢測管材質為不銹鋼小浮球（筒）薄頸檢測管
防爆性能
防爆，僅用于G和f型。防爆等級：ExdⅡbt4
非隔爆型，該位為空
型號示例：JSML-uqk-71-10gb 1
指一個Hd-uqk-71系列傳感器，具有10個檢測點和不銹鋼防爆材料
JSML-uqk-71 1套指一個JSML-uqk-71系列傳感器，具有100個檢測點和不銹鋼材料。默認配1臺hd-600顯示儀表配套顯示儀表均為控制儀表，外形尺寸為A型；Hd-100型為led顯示屏，Hd-600型為燈柱顯示屏，除非另有要求
一個JSML-uqk-71-100g，一個hd-600表示一個JSML-uqk-71系列傳感器，具有100個檢測點和不銹鋼材料。配備一臺hd-600顯示儀表。其外形尺寸為160（寬）×80（高），無控制，光柱顯示
技術參數產品執行標準：q320621exe01-2001量程s型號：≤ 2mgx型：≤ 1.5mg（b）型，f（b）型：≤ 12m
工作條件介質溫度：s型-5+45℃;g型，F(xiàn)型-40+80℃（高+120℃）
gb型，F(xiàn)Bs型-40+80℃（高+120℃;工作環境溫度：s型-5+45℃;g型，F(xiàn)型-10+45℃;b型-10+45℃
工作壓力：g型0.6MPa;F型0.25MPa;s型大氣壓力;被測介質比重：>0.7;被測介質粘度：<1.25st;
防爆性能;防爆類型：防爆類型（僅GB，F(xiàn)B）;防爆標志：diibt4
JSML-uqk-71-2傳感器中安裝了三個干簧管，分別為下限、上限和超限報警。JSML-uqk-71-4有五個單簧管，比JSML-uqk-71-2多兩個液位顯示器。帶有磁鋼的浮球使不同位置的干簧片隨著液位的上升和下降而起作用，液位的正確位置通過顯示表中相應繼電器的吸合來指示。下限和上限顯示表具有繼電器觸點輸出（相當于1x2開關）。當上限超過極限時，它可以發送聲光報警信號，無繼電器觸點輸出
JSML-uqk-71-10，JSML-uqk-71-50傳感器配備多個干簧片。當帶有磁鋼的浮球隨著液位上下移動時，使不同位置的干簧片動作，使傳感器輸出的電阻值發生變化，顯示儀表將變化后的電阻值轉換為面板上開關的發光二極管，以顯示測量的液位?？刂泣c的設置按鈕安裝在顯示臺上，用于預先設置液位的控制范圍。當液位達到設定524度時，顯示屏中的繼電器由繼電器的觸點打開或關閉，以
控制液位或報警。
