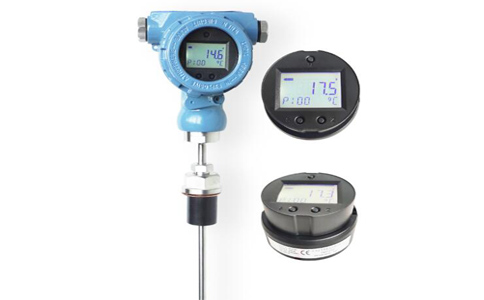

智能型一體化溫度變送器
發布時間：2022-07-29 23:57:09
JSML智能型一體化溫度變送器用于熱電阻（RTD）、熱電偶（TC）傳感器輸入，并將其信號轉換為二線制4~20mA DC 的電流信號傳輸給顯示儀、記錄儀、PLC、DCS等，實現對溫度的精確測量和控制。智能型一體化溫度變送器可通過HART協議組態。是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
智能型一體化溫度變送器應用場合
1. 智能型溫度變送器帶HART協議，用于將各種輸入信號轉換為4~20mA輸出信號
2. 輸入：熱電阻（RTD）、熱電偶（TC）
智能型一體化溫度變送器產品特點
1.帶高亮多參數液晶顯示，表頭可旋轉
2.通過HART協議，使用PDA手操器或PC進行組態
3.熱電阻輸入種類更多，多達11種
4.熱電偶輸入種類覆蓋**
5.精度高，內置冷端補償
6.電氣隔離2000VAC
7.智能可編程：
輸入：熱電阻（RTD）、熱電偶（TC）、 輸出：4~20mA



輸入類型
型號

類型

測量范圍

*小測量范圍

熱電阻（RTD）

Pt100

-200℃~850℃

10K

Pt500、Pt1000

▲-200℃~250℃

10K

Cu50、Cu100

-50℃~150℃

10K

Ni100

-60℃~180℃

10K

Ni500

▲-60℃~180℃

10K

Ni1000

▲-60℃~150℃

10K

熱電偶（TC）

B

0~1820Ω

500K

E

-270~1000℃

50 K

J

-210~1200℃

50K

K

-270~1372℃

50K

N

-270~1300℃

50K

R

-50~1768℃

500K

S

-50~1768℃

500K

T

-270~400℃

50K

▲需特殊定制

輸出
1.輸出信號：4~20mA? 疊加Hart協議
2.*大負載：max.（V電源-7.5V）/0.022A（電流輸出）
3.測量方式：溫度—線性
4.電氣隔離：U=2000VAC
5.電路限制：≤22mA
6.響應時間：≤1S
7.飽和電流：低端3.8mA；高端20.5 mA
報警電流：傳感器損壞或傳感器斷路輸出為3.6mA或22mA（熱電偶TC除外）
環境條件
1.工作溫度：-40~85℃
2.儲藏溫度：-40~100℃
3.冷??? 凝：允許
4.防護等級：IP65、防塵、防噴水
5.抗 震 性：4g/2~150Hz
6.電壓影響：忽略不計
測量精度
1.表頭顯示精度：0.2% |≤0.2℃ 或 0.08％（特殊）
2.測量精度與所設的測量范圍有關
電源
供電電壓：U=7.5V~45V

智能型一體化溫度變送器產品選型：
型號

類別

感溫元件材料

現場顯示

安裝固定方式

接線盒形式

保護管直徑

隔爆標志

內芯結構

保護管特征

說 明

JSMSL-SBW



智能一體化溫度變送器



R



熱電偶

Z



熱電阻



N



熱電偶分度號：K

P



熱電偶分度號：S

R



熱電偶分度號：B

M



熱電偶分度號：N

E



熱電偶分度號：E

F



熱電偶分度號：J

C



熱電偶分度號：T

P



熱電阻-Pt100

C



　　熱電阻-Cu50



H



帶HART協議不帶現場顯示

YH



帶HART協議（液晶）



1



無固定裝置

2



固定螺紋

3



活動法蘭

4



固定法蘭

5



直角活動法蘭

6



錐形固定螺紋 （S、R、B無）

7



卡套螺紋

T



特殊要求



3



防水式

4



防爆型



0



Ф16

1



Ф12

T



特殊管徑



B



隔爆



無



普通元件

K



鎧裝元件





空白為304材質

F

防腐型材質:316

F4

防腐型:不銹鋼襯四氟

N

耐磨型

T

特殊要求

JSML-SBW

Z

P

YH

2

4

0

B

K

F

典型型號選型
