帶遠傳磁翻板液位計的工作原理是怎么樣的?
發布時間：2022-08-01 00:00:06
帶遠傳的磁翻板液位計的工作原理是怎么樣的？對于需要選擇液位計的小伙伴來說，是一個值得了解的問題。本文主要針對這一問題進行講解。

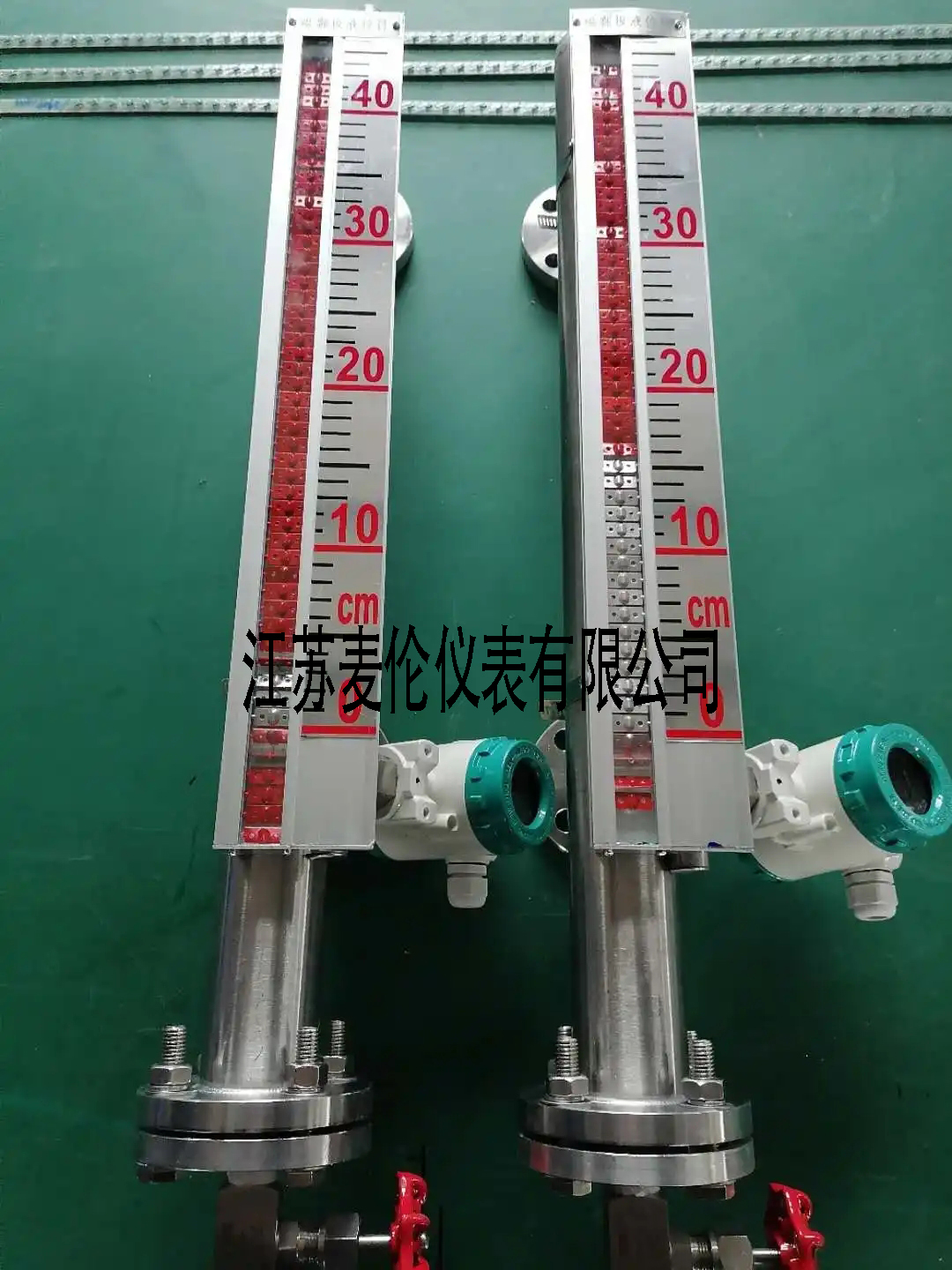

磁翻板液位計主要采用了磁性耦合原理和浮力原理兩種形式。當其處于正常工作時，磁翻板內的磁性浮子會隨著被測液體的升降而產生上下浮動，浮子內部的磁鋼帶動面板上的磁性翻柱，在磁性耦合原理的作用下，使其內部的翻柱發生翻轉變化，可用兩種顏色來區分翻柱的運動情況，當翻柱顏色由白轉紅時，則表明介質液位處于上升狀態，當翻柱顏色由紅轉白時，說明介質液位為下降狀態。
磁性液位計帶磁致伸縮.并可通過紅白顏色的交界處來確定液位的實際情況，有利于工作人員進行觀察。磁翻板液位計與WCY-UK捆綁式液位開關可以配套進行遠傳監控。液位開關緊貼磁性液位計主導管，與磁性液位計處于同一的磁場中，利用液位計的磁性浮子的磁場力驅動液位開關的開啟與閉合，達到自動監控的目的。該WCY-UK液位開關可以和外電路或DCS,PLC配合實現液位的遠距離監控和報警。
磁翻板液位計的特點；測液位的方法和測液位的儀表類型很多, 在此與用得比較常見的靜壓法液位測量儀表進行比較。使用差壓變送器利用靜壓原理測液位，要考慮被測介質的密度和氣相的負遷移問題。當實際工況使介質處于臨界沸騰狀態，其密度是一個變數；或當幾種成份構成的混合液其濃度發生變化，密度也會隨之改變；未使用負遷移時，氣相引壓管內積液， 或采用了負遷移，而積液筒內液體蒸發或流失時，都會出現誤差。
這些誤差的出現在時間上是不可預知的， 在數值上是不固定的，有時誤差的百分?jǐn)?shù)可大到2位數以上。而LB液位變送器測液位，不受介質密度的影響，不存在負遷移問題，誤差固定為±10mm，對于小量程的液位測量系統(如0～500mm范圍)來說雖稍大，約±2%，但其誤差卻是固定不變的。
而對于大范圍的液位測量，其誤差則很小，例如對于0～2m，其誤差為±0. 5%。5.2工作量一個磁翻板液位計和一臺差壓變送器安裝要4個法蘭，而這套系統只要2個法蘭，同時少在設備上開孔，對設備是有益的。同時去除因磁翻板液位計和差壓變送器取源位置不一致，造成2種液位計的液位百分讀數不一致給工藝人員帶來的不便。調校與日常維護簡便。

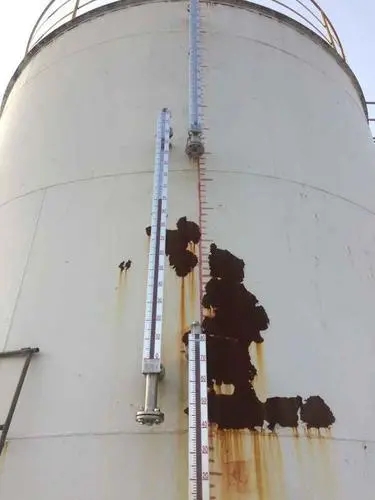

磁翻板液位計在化工原料液體，油品，高溫壓液體液位測量中得到應用，其中突出的特點是穩定，可以現場顯示，遠傳顯示，高低位開關量輸出，如果出現故障可以迅速知道，可以減少每個儲罐要裝多個液位計的尷尬，還節約了成本。
