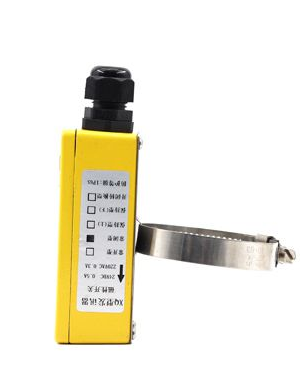

JSML-XQ型液位控制開關由干簧開關和電路模塊組成，結構緊湊，***，帶保持（內存）型控制開關。該液位控制開關以捆綁的形式固定在磁浮子液位計/磁翻板液位計的外側，使其處于液位計同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，通過轉換模塊將變化的信號轉換成無源開關信號輸出，能將引信號保持，直到返回感應信號到達時才釋放，因此可方便地與各類儀表配套使用，從而達到控制及報警的目的。
主要技術參數。
●控制高度: UHZ - 519 或 UQZ - 617 磁浮球液位計測量范圍內的任意位置。
● Output form: 開關信號（ZBJ-52）GZBJ52型號具有記憶功能）。
角落容量:220VAC,1A。24 VDC,1.5 A（GZBJ-52 220 VAC,2A）24VDC，2.5A）。
工作年限：≥5×104次。
●報警精度:±10mm
●工作溫度:-40°C~+85°C（GZBJ-52型*高溫度450°C）。

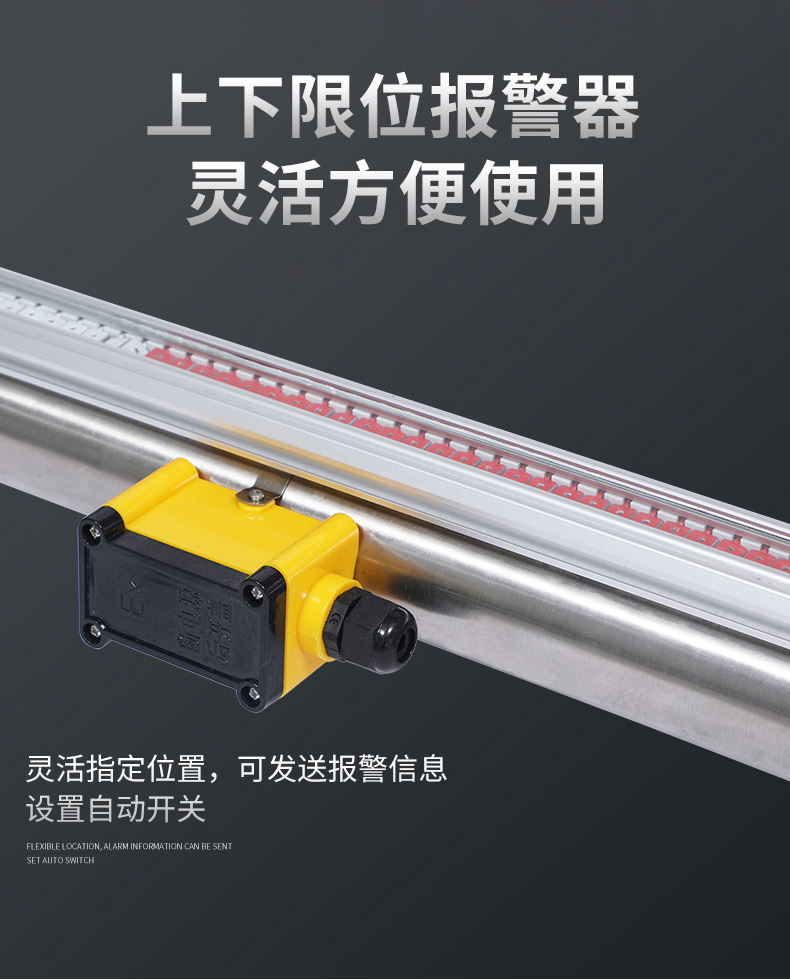

該液位報警開關以捆綁的形式固定在UHZ系列磁性浮子液位計的外側，使其處于同一磁場系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，通過轉換模塊將變化的信號轉換成無源開關信號輸出，還能將引信號保持，液位報警開關直到返回感應信號到達時才釋放，因此可方便地與各類儀表配套使用，從而達到控制及報警的目的。
防爆變送器技術參數:控制高度：在UHZ磁翻板液位計的測量范圍內任意位置輸出形式：。
開關信號角容量:220VAC,1A。24VDC，1.5A。
工作年限：≥5×104次。
報警精度：±10毫米。
工作溫度:-40°C~+85°C
防爆等級:dIIBT4
螺紋接頭：M20×1.5內螺紋

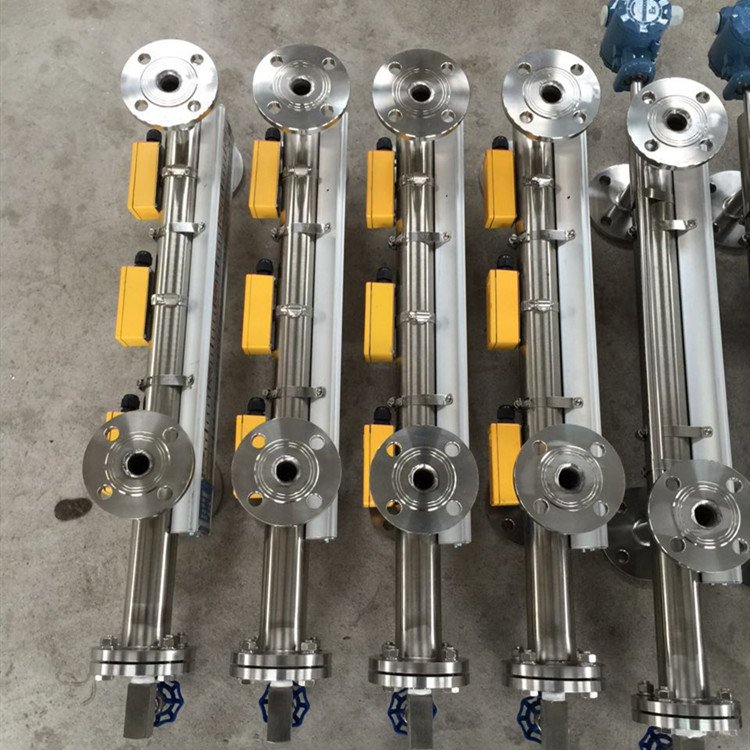

UHZ 磁翻板液位計報警開關液位儀是由基本型和報警開關兩部分組合而成，實現液位報警和控制功能。報警磁襟翼液位儀直觀、醒目、性價比高，具有耐溫、耐壓、防腐、防爆等特點，**應用于電力、石油、化工、冶金、生態環境保護等行業生產過程中的液位測量和自動化控制。磁翻板液位計報警開關的研制，擴大了電磁翻板液位儀原有的應用范圍，滿足了更多的現場需要。
JSML-UHZ磁翻板液位計報警開關的基本型技術參數。
磁翻板液位計。
測量范圍:300~15000mm測量精度:±10mm
工作溫度:-40~250°C（ABS PP-R,PVC:-40-80 °C) 特殊類型，*高可達450°C。
工作壓力:≤2.5MPa（2.5 M pa以上可單獨設置）防腐型≤0.6 MPa
Medium viscosity: ≤ 1st （10-4m2/s）中等密度:≥ 450kg / m3.
中密度差：≥ 150kg/m3污水接口:ZG1/2“（在內）。
Ambient vibration: frequency ≤ 25 Hz，振幅≤0.5 mm跟隨速度：≤0.08米/秒
液體材料:不銹鋼（>1Cr18Ni9Ti,316,316L）
不銹鋼內襯聚四氟乙烯（1Cr18Ni9Ti內襯PTFE,）。
聚氯乙烯塑料。
連接過程：側面安裝HG20592-97 DN25PN 4.0（或用戶指定）。
Top-mounted HG20592-97 DN100PN1.6（或用戶指定）。
夾套法蘭HG20592-97DN15PN1.6（或用戶指定）。
控制報警開關。
輸出類型:常開常閉開關信號報警精度:+10毫米
環境溫度:-40~80°C工作壽命:≥105次
出口接頭:M20*1.5或內螺紋3/4。“
報警磁翻板液位計的特點。
適用于壓力容器液位、極限位置的測量，并可集現場指示和控制報警于一體。
指示新穎，讀數直觀，醒目?？梢暯嵌瓤筛鶕?jù)用戶方便而改變。
測量范圍大，不受儲罐高度的限制。
指示機構與被測介質完全隔離，因此密封性好，可靠性高，使用安全。
耐高溫，可采用不褪色陶瓷柱。
結構簡單，安裝方便，維修費用低。
報警式磁翻板液位計原理：。
