流量差報警儀主要應用于電爐水路報警領域，主要功能是監測和顯示入口流量、出口流量、入口壓力、出口壓力、入口溫度、出口溫度、進出口流量差，這些參數。通過數字化監控，反映電爐水路流量、溫度、壓力相關值的變化，一旦報警，報警裝置會發出刺耳的聲光報警，以達到對電水實時監控的效果。

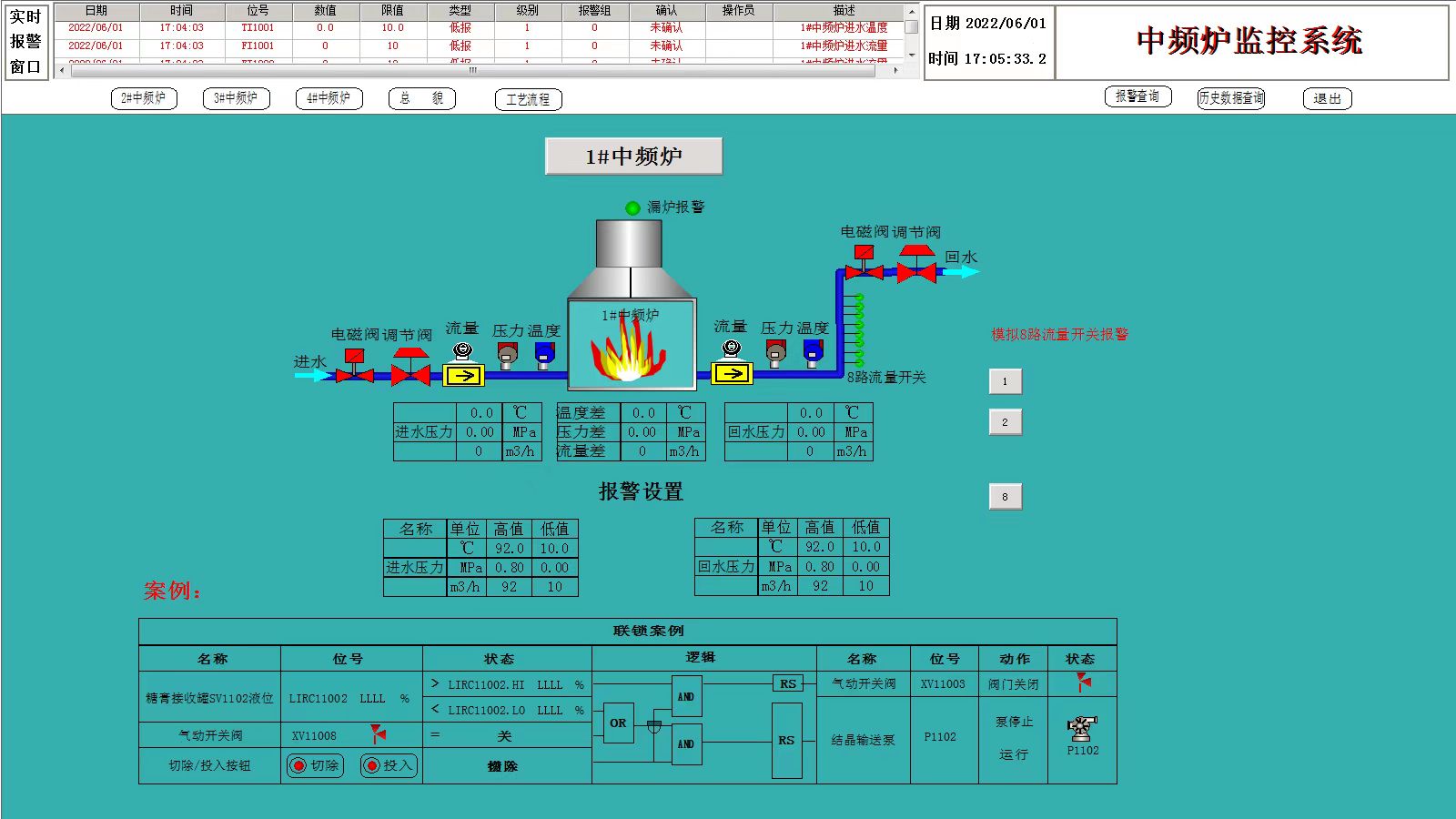

一、產品頁面展示和介紹。
二、產品菜單的設置。
為報警裝置設置菜單界面，用于修改流量范圍、壓力范圍、溫度范圍，溫度聲光報警值設置，低壓聲光報警設置，流量差聲光報警設定。
image.png。
三。布線標記。
image.png。
四、流量差報警技術特點:
測量精度:1.0%
工作電源:隔離DC8-36V或AC85-264V。
3、耗電量:工作電流50mA（無需連接鍵盤和蜂鳴器不響）。
可選輸出:1個標準隔離RS485輸出。1個隔離4-20 mA或0-20毫安輸出。雙隔離OCT輸出（OCT1脈沖寬度在6-1000ms之間可編程，默認為200ms）。雙向串行外設通用接口，可直接串聯4—20 mA等多個模擬量輸出板。
5、可選輸入:3個4-20mA模擬量輸入電路。
6、顯示:2×10漢字背光顯示器（中英文可選）。
7、操作:16鍵窗口操作。
其他功能:自動記憶前512天、前128個月，正負凈累計流量自動記憶后30次開機、關機時間和流量，可自動或手動添加，并可通過MODBUS協議讀出。
9、流量傳感器:外接夾。
技術參數表。
公稱通徑：10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000。
*大流量。15m／s。
準確性。DN10~DN600。
指出：±0.5%（流量≥1米/秒）。±3 mm/s（流量<1 m/s）DN700~DN3000。
指示值的±0.5%（流量≥0.8米/秒）。±4 mm/s（流量<0.8 m/s）
流體電導率。≥5uS／cm。
公稱壓力。4.0MPa。1.6MPa。1.0MPa。0.6MPa。6.3、10MPa。DN10~DN80。DN100~DN150。DN200~DN1000。DN1200~DN2000。
環境溫度傳感器。-25 °C~+60°C轉換器和積分型。-10℃～+60℃。
襯里材料。聚四氟乙烯，聚合氯丁橡膠，聚氨酯，氟化乙烯丙烯（F46），篩選PFA。
*高流體溫度積分型。70℃。
分離的聚合氯丁橡膠襯里。80℃。120°C（訂貨時注明）。
聚氨酯襯里。80℃。
聚四氟乙烯襯里。100℃。150°C（訂單上注明）。
聚全氟乙丙烯（F46）。網絡PFA。
信號電極和接地電極材料。不銹鋼0Crl8Nil2M02Ti，哈氏合金C，哈哈代合金B(yǎng)，鈦，鉭，鉑/銥合金，不銹鋼涂層碳化鎢。
電極刮刀機構。DN300～DN3000。
連接法蘭材料。碳鋼。
接地法蘭材料。不銹鋼1Crl8Ni9Ti。
進口保護法蘭材料。DN65~DN150。
不銹鋼1Crl8Ni9Ti。DN200~DN1600。
碳鋼+不銹鋼1Crl8Ni9Ti。
外殼的保護。DN10~DN3000獨立型橡膠或聚氨酯襯里傳感器。IP65或IP68。其他傳感器、集成式流量計和分立式轉換器。IP65型間距（單獨類型）。轉換器到傳感器的距離一般不超過100m。
電磁流量計轉換器技術資料電源。
交換。
85～265V，45～400Hz。
華盛頓特區。
11輛40V
鋰電池。
操作鍵和顯示器。
按下按鈕。
所有參數可通過4個薄膜按鍵進行設置和選擇，轉換器也可通過PC（RS232）進行編程。
3線液晶顯示器寬視角，寬溫度，帶背光顯示。
第1行顯示流值。
第2行顯示了流動單元。
第3行顯示流量百分比、前進總、反向總、差值總、報警、流量。
磁性鍵合。
兩個磁鍵顯示參數的選擇和復位，轉換器由PC機（RS232）編程。
2行LCD寬視角，寬溫度，帶背光顯示:。
第1行：磁鍵選擇：顯示流量百分比，正向總，反向總，差總，報警，流量。
第2行：展示流程。
內部蓄電池。
正總額、反總額和差總額。
輸出信號。
單向模擬量輸出。
完全隔離，負載≤600D（20mA）。
上限：
0~21mA可選，每檔1mA。
下限：
0~21mA可選，每檔1mA。
正向和反向流輸出編程。
雙路模擬量輸出。
下限限制為0或4mA，另一個是相同的單向模擬輸出。
雙向脈沖輸出。
兩個輸出對應正向和反向流動，頻率0~800Hz，上限1 ~ 800 Hz可選，每檔1Hz.
方波或選定脈沖寬度，選擇脈沖寬度的上限。
2.5S,1ms每個文件。
無源隔離晶體管開關輸出，可吸收。
250mA電流，承受35V電壓。
雙報警輸出。
報警（編程）高/低流量，空管，故障狀態，正負流量，模擬超限，脈沖超限和脈沖小信號去除，輸出極性可選。
具有隔離保護的晶體管開關輸出。
，可吸收250mA電流，電壓35V。（不隔離脈沖輸出）。
數字通信。
RS232，RS485，HART。
