JSML-UQ K—71系列簧片
浮子液位控制器**應用于民用建筑水箱、水塔、水池、以及污水處理、食品、造紙、石化等行業的開放式或封閉式儲罐，地下水池罐內各種液位的液位測量可分為工業污水、堿、酸、油、水等導電和非導電液體。
是如何工作的。在控制器中安裝了多個GAG-5大功率磁簧開關，當浮子配上磁鋼隨液位上下時，干簧開關與之接觸動作，從而達到控制液位的目的。模型的解釋。結構形式（模型）。泵在高水位。低水位泵停止和DK-10可以匹配。普通蘆葦（頂部）。一個常閉簧片（下）。在高水位時停止泵。低水位泵可與DK-10配套使用。一個常閉簧片（上部）。普通簧片（下）。與DK-10電機控制箱配套自動控制。普通蘆葦（頂部）。普通簧片（下）。上、下限液位控制及高低限位報警與DK-10可匹配。三根蘆葦。通常閉合的簧片。上、下限液位控制及高低限位報警與DK-10可匹配。通常閉合的簧片。三根蘆葦。

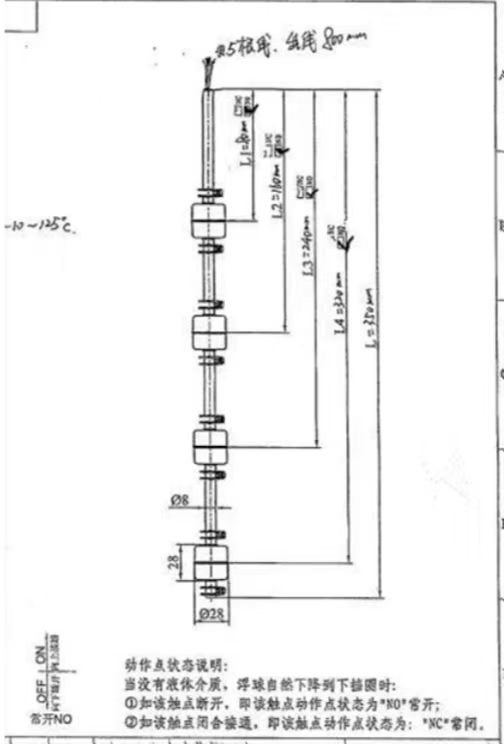

與DK-10電機控制箱配套自動控制。四根蘆葦。需要控制4點以上的控制器可以協商。布線和安裝。A由于鐵路運輸?shù)南拗疲?m以上采取分段包裝，安裝時由用戶自行焊接，焊接完畢后，將焊縫銼直，并做好水壓試驗（壓力小于0.6MPa），以確保無泄漏即可使用，F(xiàn)型傳感器必須與箱體內的氟塑料套管套并固定?；蛘哂脩艨梢宰约航鉀Q運輸問題。B. 傳感器安裝在被測容器上，安裝方法如圖2所示，傳感器下端與容器底部固定牢固。C. 傳感器與顯示器之間的連接線不能用交流電源敷設，因?yàn)楦行越涣麟娍赡軐?duì)儀器產生影響，為了避免對信號的干擾，盡可能將屏蔽電纜敷設在鐵管中。D、法蘭安裝G法蘭標準HG20592-97DN150、PN1.6（其他法蘭標準咨詢方案）螺紋安裝螺紋尺寸M30×2。
主要技術參數。干簧觸點容量。220VAC，1A。UQK-71液位控制裝置工作壓力。≤1.6MPa。被測介質的比重。＞0.7g/cm3。被測介質的溫度。國產蘆葦-10°C~+80°C，進口蘆葦。10℃~+120℃。
JSML-UQK-71浮子液位計測量范圍G型（不銹鋼）≤4m,（4m以上協商解決）F型（氟塑料）≤4m。
液位儀表簡介。

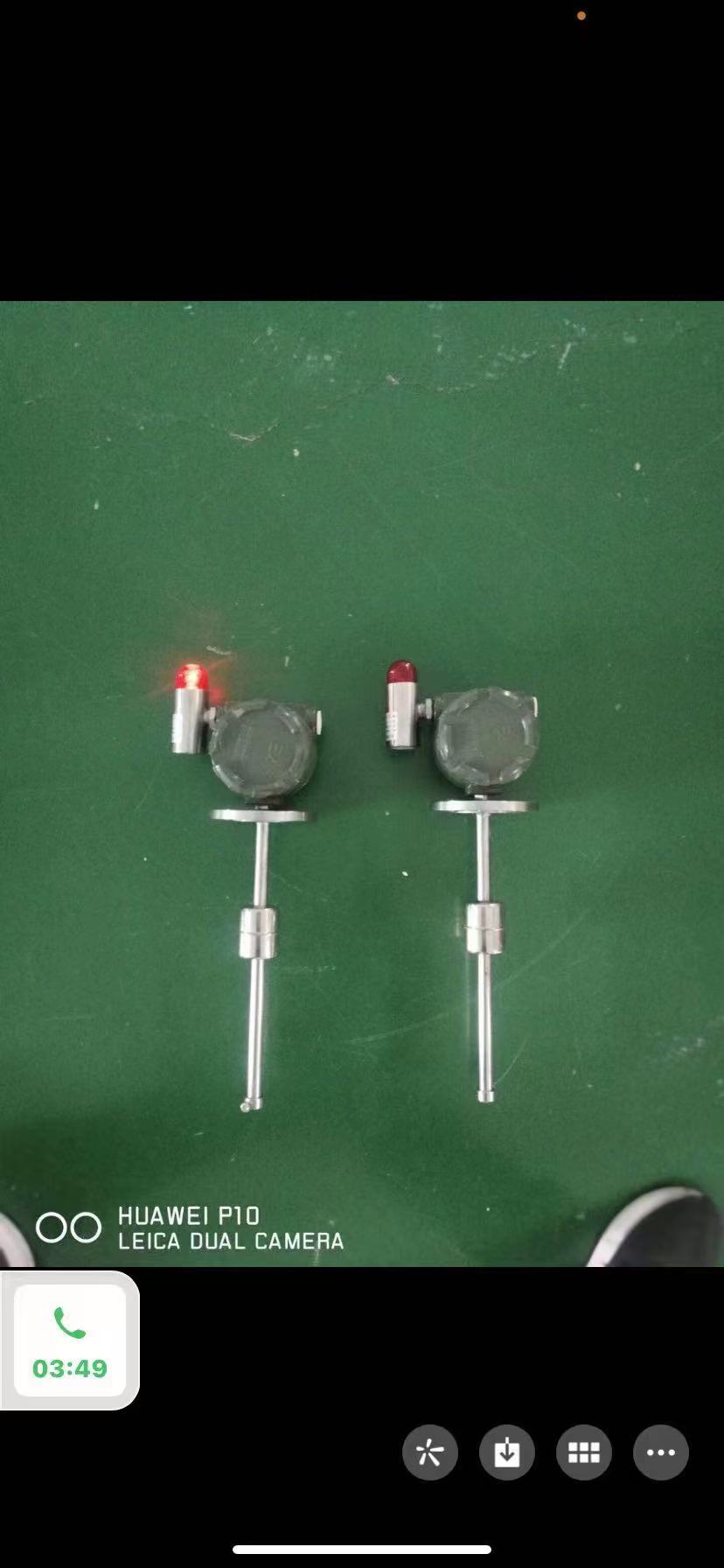

浮球液位計由傳感器和指示器組成。浮球液位傳感器由帶磁簧的不銹鋼防護管和帶磁鐵的浮球組成。浮球液位傳感器的磁性浮球隨容器內液體的升降而上下運動，利用感應效應使保護管中的磁簧管移動，引起線性電阻的電阻發生變化，并通過指示器的變化反映液位變化。磁柱液位計根據浮力原理和磁耦合原理工作。
產品類別:一般:用于水和一般腐蝕性介質，導桿和φ76浮子為不銹鋼。常溫型:-5-65°C,ABS工程塑料耐腐蝕。耐腐蝕類型:導桿和φ120浮子為不銹鋼內襯聚四氟乙烯，用于強酸性介質。小型浮動類型:φ48不銹鋼浮子和導桿。
折疊編輯本段輸出窗體。4-20mA雙線DC24V電源。B.1-5V三線制（現場LED顯示）。0-10 mA四線制交流220V電源。
這一段是如何運作的？磁浮子隨被測液位沿測量管上下移動。磁體使干簧管瞬間處于導管開關中的相應位置，輸出相應位置的接觸信號，并與相應的控制電路配合，完成對注液或抽液泵的自動控制，使液位控制在規定的范圍內。位置接觸信號與報警電路配合，可用于危險液位（上、下限）的報警和控制。折疊并編輯本段說明。M.帶指示器的普通型（指針式或數字式）。O.普通型，無說明。本質安全型帶指示表（帶安全柵的指針式）。g.防爆型無指示燈頭。M1. 液晶顯示器頭。M2 LED頭。
JSML-UDM-2 1
水泵浮球液位控制器,浮球開關控制器,浮球液位傳感器 A 3 M通用型，4-20mA雙線DC24V 電源固定鋼法蘭?？刂品秶?00～8000mm。（4000mm以上的分段）。輸出信號干簧觸點380V AC,2A。一生5×104次?？刂平橘|(zhì)溫度—20~100°C。（特殊訂單可為125°C）。工作壓力0~0.6 MPa。（*高可達2.5 MPa的特殊訂單）。中等比重≥0.4 g/cm3?？刂旗`敏度10mm。中等粘度≤ 0.05 Pa.S.使用環境溫度-10~55°C溫度≤85%，無強烈震動。
