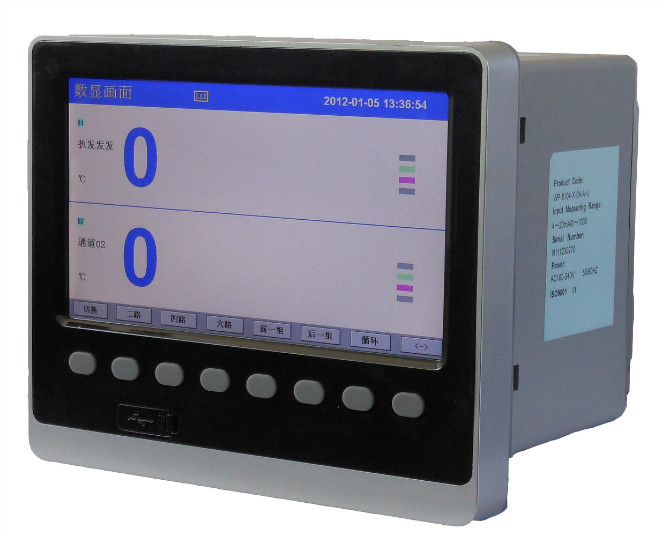

181-5507-8261181-5507-8261JSML-3000 40通道彩色無紙記錄儀（288×288 mm）是江蘇麥倫儀表有限公司開發生產的*新產品。它有40個通用輸入，可以輸入標準電流、標準電壓、頻率、毫伏、熱電偶、電阻溫度傳感器等。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量求和、溫壓補償、歷史數據傳輸、打印和遠程通訊等功能。
四十通道彩色無紙記錄儀的主要特點。夏普10.4英寸進口640×480點陣TFT高亮度彩色圖形液晶顯示屏，CCFL背光，畫面清晰，色彩絢麗，視角寬闊。
屏幕亮度可自由調節。采用高速、高性能的32位ARM微處理器，畫面響應時間小于0.5秒，可同時實現40個信號的檢測、記錄、顯示和報警。采用*新大型集成電器，國際名廠元器件精心設計。32位大容量FLASH內存芯片存儲歷史數據，斷電時從不丟失數據。完全隔離通用輸入，可輸入多種信號，無需跳線，通過軟件配置即可。工程量顯示值范圍廣，可顯示5位數值：-9999～19999。支持真空度科學計數法顯示。
曲線顯示可自由組合，自定義曲線顏色。曲線紙張方式可設置水平或垂直。中文菜單配置，顯示項目位數、項目單位。軟件密碼鎖保證了用戶組配置的安全性。內置國家標準二級漢字庫（6500漢字），采用T6拼音輸入法，可自由輸入位數和單位。報警顯示，同時指示各通道的下限、下限、上限和上限報警?？梢杂涗?后15個警報。使用USB接口傳輸和備份歷史記錄，支持128M、256M、512M U盤。
標準串行通信接口:RS-485和RS-232C。10M以太網標準RJ45接口。標準◇Modbus TRU通信協議，除支持公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS、PCAuto等流行**配置軟件，無需專用驅動程序。外置微型打印機支持手動打印和定時自動打印，滿足用戶現場打印的需求。集成硬件實時時鐘，時鐘也能在掉電的情況下準確運行。全新開關電源，85VAC-265VAC范圍內正常工作。提供變送器+24VDC隔離配電。金屬外殼，允許在惡劣環境下使用。主要規格有三、四十通道彩色無紙記錄儀。輸入類型及測量范圍，精度:。
類型量程測量量程精度:DVC 0~20mV -9999~19999 ±0.2%。0~100mV -9999~19999 ±0.2%。0~5V -9999~19999 ±0.2%。1~5V -9999~19999 ±0.2%。DCI 0~100mA -9999~19999 ±0.2%。4~20mA -9999~19999 ±0.2%。TC S -50.0~100.0℃ ±3.7℃。100.0~1768.0℃ ±2℃。B 0~1820.0℃ ±2℃。K -50.0~1372.0℃ ±2℃。E -50.0~1000.0℃ ±2℃。J -50.0~1200.0℃ ±2℃。T -199.90~320.00℃ ±2℃。Wer3-25 0.0~2300.0℃ ±5℃。RTD Pt100 -200.0~850.0℃ ±1℃。Cu50 -50.00~150.00℃ ±1℃。電阻0~350Ω-9999~19999頻率0-10 KHZ 0~19999 ±1 ◇DEC-3000系列儀表允許40通道不同類型的信號直接輸入，通道間完全隔離，隔離電壓大于400V。安裝方法:嵌入式儀表盤安裝（立式儀表盤），允許*大傾斜后30度安裝，水平左右。儀表板厚度:2-26mm。尺寸:288（W）×288（H）×168（D）mm重量：5公斤。的輸出信號。
電源分配:16路電源分配，8組24VDC輸出，輸出電流60mA/組。24可配置繼電器觸點輸出，觸點容量3A，250 VAC（阻性負載）默認為常開觸點。*大12路模擬傳輸輸出，4-20 mADC，負載電阻<600Ω。
通信和印刷。通訊接口:RS-232C、RS-485和以太網RJ45。波特率:1200,2400,9600,57600（RS-232C,RS-485）,10M（以太網）打印接口：RS-232C直接連接到串行微型打印機。
補償操作。蒸汽：根據IFC 67公式計算蒸汽質量流量以補償蒸汽密度。一般氣體：溫度、壓力補償計量標準體積流量。天然氣：溫度、壓力補償計量標準體積流量。液體:溫度補償測量標準體積或質量流量。的累積范圍。0-99999999。
數據備份和傳輸。256M-1G USB驅動器可選。
錄音時間。錄音間隔1秒2秒5秒10秒15秒1分2分4分。記錄長度72小時6天15天30天45天180天360天750天。的準確性。 ±0.2%FS。
它顯示的方式。640×480點陣，亮度高，大顯示屏，寬視角10.4英寸真彩色圖形液晶顯示器，CCFL背光。形式的保護。內置Flash存儲器，保護參數和歷史數據，電源可**保存。
電力供應。開關電源85VAC-265VAC,50HZ±5%，功耗<120W、四十通道彩色無紙記錄儀產品選型。DEC-3000 40通道彩色無紙記錄儀。DEC-3000 60 □ -□ □ □ □ □ □ □ □ □ 。
型號選擇代碼解釋。60個尺寸（288×288×168）萬元。是的。輸了。輸入8到16 16個輸入。24 24個輸入。40 40個輸入。頻率輸入數n無要求。八個頻率輸入。16 16路頻率信號輸入。24路頻率信號輸入。32 36個頻率信號輸入。40 40個頻率輸入。
繼電器。報警輸出可配置00無。十二路。24號公路。不需要發射機輸出N。A4四路發射機輸出。A8 8傳輸輸出。A16 16路發射機輸出。PID調節輸出n無要求。P4 4個PID控制輸出。P8 8個PID控制輸出。
通信/印刷。函數為0。1個RS-232C通信。2 RS-485通訊。3 RS-232C打印。
以太網通信N無。E以太網通信。配電輸出N無。PDC24V電源分配輸出。的流量為0。無溫度和壓力補償?shù)牧髁坷鄯e。帶溫度和壓力補償?shù)牧髁靠偤?。USB。傳遞函數/0無。U USB傳輸功能。

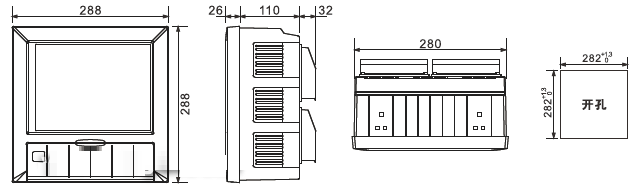

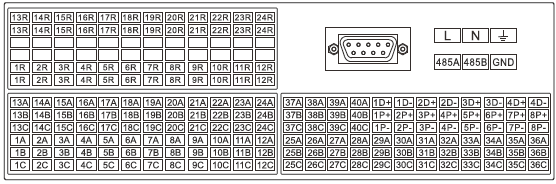

注：JSML-3000 40通道彩色無紙記錄儀通用輸入數+頻率輸入+傳動輸出+PID控制輸出≤40。四十通道彩色無紙記錄儀儀表外形尺寸、安裝方法及開口尺寸。開口尺寸:282×282彩色無紙記錄儀尺寸圖。40通道彩色無紙記錄儀接線方式。彩色無紙記錄儀的連接方式。彩色無紙記錄儀接線圖。
