防爆壓力變送器
防爆壓力變送器
防爆壓力變送器是專為高爆炸危險場所設計的，在液體或氣體介質的絕壓、表壓、差壓-100KPa 至200MPa之間能提供穩定而精確的測量。它采用焊接工藝將德國HELM現成的多晶硅薄膜傳感元件與外殼焊連接為一體，可快速地按規定定制，以適應不同用戶的個性化需求，且保持了HELM原裝壓力傳感芯片的所有特點。內置放大電路，結構形式多種多樣，可配備M20×1.5或G1/2內螺紋防爆軟管接頭。
防爆壓力變送器性能好，體積小，設計靈活，與傳統防爆變送器相比，具有很高的性能價格比，且使用壽命長，**應用于油田、礦井、化工、電力、鍋爐、天然氣等領域。

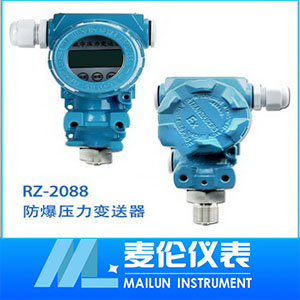

RZS-2088E系列壓力變送器為本安防爆型壓力變送器 ，防爆標志為：Ex iaⅡCT5； 防爆合格證號：CNEx07.0988；與重復使用式安全限能器或安全柵配套使用，性能穩定可靠。
壓力變送器為隔爆型壓力變送器，防爆標志為：Ex dⅡCT6；防爆合格證號：CNEx08.2405。
為本安隔爆型壓力變送器，防爆標志為：Ex iaⅡCT5、Ex dⅡCT6，在安裝使用時無需加裝安全柵，簡單方便且安全可靠。
產品特點
1、本安和隔爆認證：Ex iaⅡCT5、 Ex dⅡCT6
2、測量范圍：-100KPa～0～200Pa...100KPa...200MPa
3、表壓，絕壓，差壓可選
4、采用防爆式原裝HELM多晶硅薄膜芯片，性能穩定可靠，使用壽命長
5、電源反極性及過電壓保護
6、防爆設計，安全可靠
7、抗干擾強，抗振性強，優良的長期穩定性
技術參數
| 測量范圍 | -100KPa~0~200Pa...5KPa...200MPa | ||||
| 過載能力 | 2倍滿量程壓力(其中100MPa的產品過壓為1.1倍滿量程壓力) | ||||
| 壓力類型 | 表壓、絕壓、差壓 | ||||
| 測量介質 | 與316不銹鋼兼容的氣體或液體 | ||||
|
綜合精度 非線性、重復型、遲滯 |
±0.1%FS | ±0.25%FS | ±0.4%FS | ||
| 長期穩定性 | 典型：±0.1%FS/年 | 大：±0.2%FS/年 | |||
| 零點溫度漂移 | 典型：±0.02%FS/℃ | 大：±0.05%FS/℃ | |||
| 滿度溫度漂移 | 典型：±0.02%FS/℃ | 大：±0.05%FS/℃ | |||
| 工作溫度 | -20～ 85℃ | ||||
| 補償溫度 | -20 ～ 60℃ | ||||
| 供電范圍 | 12~36VDC（一般24VDC） | ||||
| 信號輸出 | 4~20mA/1~5VDC/0~5VDC | ||||
| 負載電阻 | ≤(U-12)/0.02 Ω | ||||
| 絕緣電阻 | ≥2000MΩ（測試條件100VDC） | ||||
| 分辨率 | 無限小（理論），1/100000（通常） | ||||
| 響應時間 | ≤1 ms | ||||
| 振動影響 | 在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS | ||||
| 重量 | 約0.5公斤 | ||||
防爆壓力變送器選型表
| 防爆壓力變送器 | |||||||
| 壓力類型 | 表壓（G可不標）； 絕壓（A） ；差壓（D） | ||||||
| 量 程 | （ 0~ X MPa） 測量范圍 | ||||||
| 代號 | 綜合精度（線性+重復性+遲滯） | ||||||
| 1 | ±0.4%FS | ||||||
| 2 | ±0.25%FS | ||||||
| 3 | ±0.1%FS | ||||||
| 代號 | 信 號 輸 出 | ||||||
| A1 | 4~20mA | ||||||
| V1 | 1~5V DC | ||||||
| V2 | 0~5V DC | ||||||
| V3 | 0.5~4.5V DC | ||||||
| 代號 | 附加功能 | ||||||
| F1 | M20x1.5 外螺紋 | ||||||
| F2 | G1/4外螺紋 | ||||||
| F0 | 特殊 | ||||||
| W1 | 電纜型（IP67，2m） | ||||||
| W2 | 赫斯曼插座型（IP65，DIN43650） | ||||||
| W3 | 外形圖一 | ||||||
| W4 | 外形圖二 | ||||||
| W0 | 特殊 | ||||||
| L1 | 指針表(0~****)顯示 | ||||||
| L2 | 31/2LCD顯示 | ||||||
| L3 | 31/2LED顯示 | ||||||
| P | 齊平膜型 | ||||||
| E | 本安Ex iaII CT5 | ||||||
| D | 隔爆Ex dII CT6 | ||||||
|
1 —A1 —F1 —W3 —D 防爆壓力變送器 |
|||||||
