同軸管式雷達物位計**生產 價格

同軸管式導波雷達物位計產品概述：同軸管式導波雷達物位計是采用微波技術來檢測料位的高科技產品，該料位儀利用微波具有穿透性好，對惡劣環境及被測物料適應性強等特點，采用世界上的大規模集成電路···

訂購熱線：181-5507-8261

產品詳情

同軸管式導波雷達物位計產品概述：
同軸管式導波雷達物位計是采用微波技術來檢測料位的高科技產品，該料位儀利用微波具有穿透性好，對惡劣環境及被測物料適應性強等特點，采用世界上的大規模集成電路，利用雷達原理、數字信號處理技術和快速傅里葉變換（FFT）技術。采用連續式乍動測量，能測量液體、固體（塊狀、粉狀）料位，具有測距遠、精度高等特點。
同軸管式導波雷達物位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。該產品適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境?？蓪Σ煌衔贿M(jìn)行連續測量。該儀器主要技術指標達到或優于國內外同類產品,且安裝調試簡便，可以單臺使用，也可組網使用，可**應用于冶金、建材、能源、石化、水利、糧食等行業。
雷達液位計

同軸管式導波雷達物位計技術參數:
應 用：介電常數低或表面波動液體
測量范圍：6米
過程連接：螺紋、法蘭
過程溫度：-40~250℃
過程壓力：-0.1~2MPa
精度: ±3mm
頻率范圍: 100MHZ~1.8GHZ
防爆等級: Exib IIC T6 Gb
防護等級：IP67
信號輸出：4—20mA/HART（兩線）

3、RZRD1000C同軸管式導波雷達物位計使用說明：
    測量原理
同軸管式導波雷達物位計是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
    輸入
    反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別
出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表
面的距離 D 與脈沖的時間行程 T 成正比： D=C×T/2 其中 C 為光速
    因空罐的距離 E 已知，則物位 L 為： L=E-D
    輸出
    通過輸入空罐高度 E（= 零點），滿罐高度 F（= 滿量程）及一些應用參數來設定，應
用參數將自動使儀表適應測量環境。對應于 4－20mA輸出。

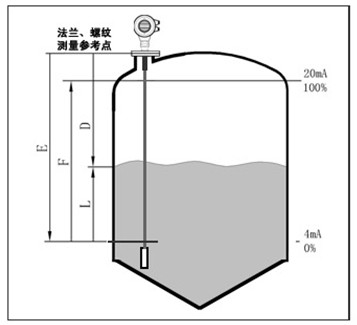

   測量范圍
    F---- 測量范圍
    E---- 空罐距離
    B---- 頂部盲區
    K---- 探頭到罐壁的小距離
    頂部盲區是指物料高料面與測量參考點之間的小距離。
    底部盲區是指纜繩底部附近無法精確測量的一段距離。
    頂部盲區和底部盲區之間是有效測量距離。
