磁浮子液位計選型
磁浮子液位計工作的基本原理： 磁浮子液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，磁浮子液位計主導管中的浮子也隨之升降···
訂購熱線：181-5507-8261
磁浮子液位計工作的基本原理：
磁浮子液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，磁浮子液位計主導管中的浮子也隨之升降，浮子內的**磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。也可在本體管上加裝磁性技術'>開關或遠傳變送器，輸出開關信號或模擬量信號。適合用于高溫、高壓、耐腐蝕等場合，可就地顯示和遠程控制。
磁浮子液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量，設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。
由于具有磁性耦合隔離器密閉結構。尤其適用于易燃、易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。
二、用戶在訂貨前需了解并提供的技術參數：
1、安裝方式： 側裝式（如圖1所示） 頂裝式（如圖2所示）
2、測量介質：比如水、油、其他化工溶劑及液體原料
3、材質要求：比如304不銹鋼、316L不銹鋼、PP、PVC (如果用戶不清楚，在提供相關參數后，可由我我司技術人員幫助選擇地)
4、測量介質溫度：溫度的不同決定了浮子和顯示面板的材料類型的不同選擇。冬天溫度過低時，就需要加裝電位熱或蒸汽夾套進行保溫，液位計可以測量的介質溫度-20℃~500℃。
5、工作壓力：壓力的大小決定了主導管的厚度及焊接等加工工藝的不同。液位計可測量的介質高的壓力可以達到10MPa。
6、連接方式：頂裝式磁浮子液位計系列產品一般情況下是采用DN80或DN100的連接法蘭，側裝式磁浮子液位計采用的連接方式有三種：法蘭連接（比如DN25）、卡箍連接、螺紋連接。
7、測量范圍：1.側裝式因?yàn)槭峭ㄟ^上下兩個導管與需測量容器相連，因此其測量范圍就是兩個導管中心之間的距離，簡稱中心距。（如圖1所示）

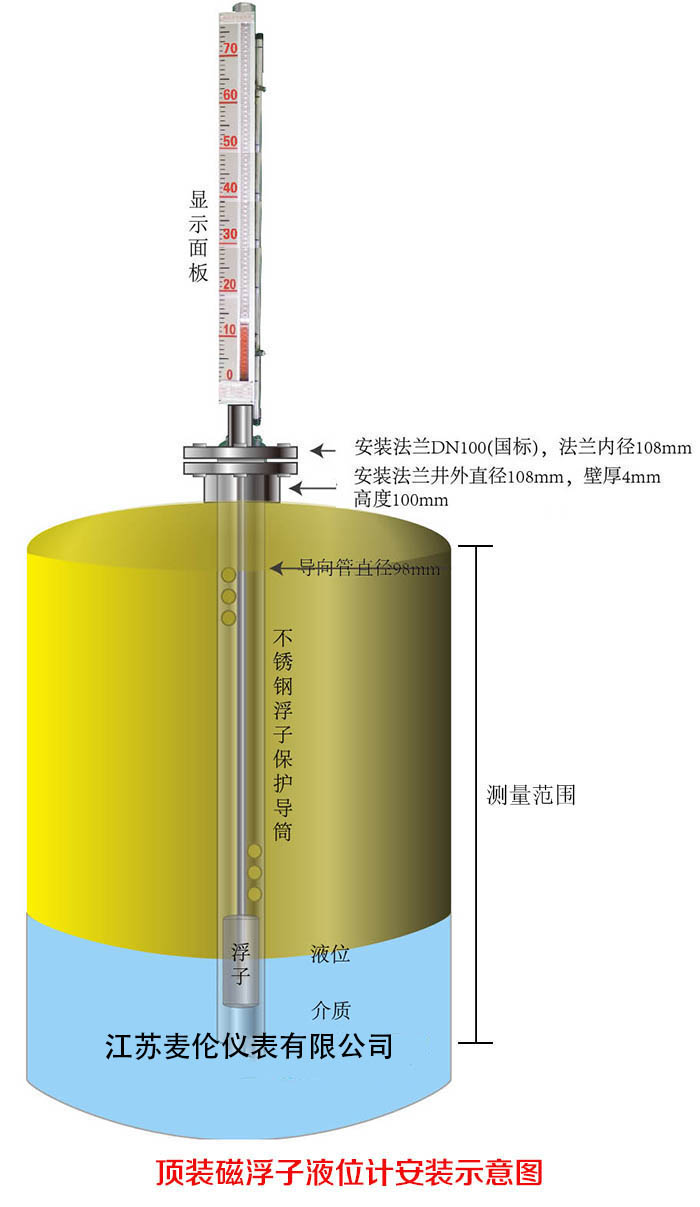

2.頂裝式因?yàn)槭菑捻敳坎迦肴萜鲀?nèi)部的，因此其測量范圍為容器頂部到底部之間需要測量的這段距離。（如圖2所示
磁浮子液位計產品選型表
磁浮子液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，磁浮子液位計主導管中的浮子也隨之升降，浮子內的**磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。也可在本體管上加裝磁性技術'>開關或遠傳變送器，輸出開關信號或模擬量信號。適合用于高溫、高壓、耐腐蝕等場合，可就地顯示和遠程控制。
磁浮子液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量，設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。
由于具有磁性耦合隔離器密閉結構。尤其適用于易燃、易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。
二、用戶在訂貨前需了解并提供的技術參數：
1、安裝方式： 側裝式（如圖1所示） 頂裝式（如圖2所示）
2、測量介質：比如水、油、其他化工溶劑及液體原料
3、材質要求：比如304不銹鋼、316L不銹鋼、PP、PVC (如果用戶不清楚，在提供相關參數后，可由我我司技術人員幫助選擇地)
4、測量介質溫度：溫度的不同決定了浮子和顯示面板的材料類型的不同選擇。冬天溫度過低時，就需要加裝電位熱或蒸汽夾套進行保溫，液位計可以測量的介質溫度-20℃~500℃。
5、工作壓力：壓力的大小決定了主導管的厚度及焊接等加工工藝的不同。液位計可測量的介質高的壓力可以達到10MPa。
6、連接方式：頂裝式磁浮子液位計系列產品一般情況下是采用DN80或DN100的連接法蘭，側裝式磁浮子液位計采用的連接方式有三種：法蘭連接（比如DN25）、卡箍連接、螺紋連接。
7、測量范圍：1.側裝式因?yàn)槭峭ㄟ^上下兩個導管與需測量容器相連，因此其測量范圍就是兩個導管中心之間的距離，簡稱中心距。（如圖1所示）
2.頂裝式因?yàn)槭菑捻敳坎迦肴萜鲀?nèi)部的，因此其測量范圍為容器頂部到底部之間需要測量的這段距離。（如圖2所示
磁浮子液位計產品選型表
| 企標 | 分隔線 | 產品代碼 | 主體材質 | 輸出形式 | 壓力等級 | 工作溫度 | 安裝方式 | 法蘭 通徑 | 量程范圍 | 結構形式 | 介質密度 | 說明 |
| ML | 企標 | |||||||||||
| − | 無定義 | |||||||||||
| UHZ | 磁浮子液位計 | |||||||||||
| UHZJ | 磁浮子界位計 | |||||||||||
| A | 304(304L) | |||||||||||
| B | 316(316L) | |||||||||||
| C | PP | |||||||||||
| D | 不銹鋼襯PTFE | |||||||||||
| E | 其它 | |||||||||||
| 0 | 無輸出 | |||||||||||
| 1 | 報警開關 | |||||||||||
| 2 | 4～20mA | |||||||||||
| 3 | 報警開關+4～20mA | |||||||||||
| 4 | 4～20mA+Hart | |||||||||||
| 5 | 報警開關+4～20mA+Hart | |||||||||||
| A | 常壓 | |||||||||||
| B | 1.6MPa | |||||||||||
| C | 2.5MPa | |||||||||||
| D | 4.0MPa | |||||||||||
| E | 6.0MPa | |||||||||||
| F | 其他 | |||||||||||
| 0 | 常溫 | |||||||||||
| 1 | 200℃ | |||||||||||
| 2 | 350℃ | |||||||||||
| A | 側裝 | |||||||||||
| B | 頂裝 | |||||||||||
| C | 底裝 | |||||||||||
| DN15 | DN15 | |||||||||||
| DN20 | DN20 | |||||||||||
| 依次類推 | 以此類推 | |||||||||||
| XXX | 按實際填寫 單位mm | |||||||||||
| A | 普通型 | |||||||||||
| B | 夾套型 | |||||||||||
| C | 電伴熱性 | |||||||||||
| D | 襯里型 | |||||||||||
| E | 其他 | |||||||||||
| XXX | 按實際填寫 單位Kg/m3 | |||||||||||
| ML | − | UHZ | A | 0 | A | 1 | A | DN20 | 1000 | A | 1000 | 完整選型 |
注：例如“ML-UHZA0A0ADN20-1000A900 主要參數是：介質密度為0.9-1.0g/cm3、公稱壓力為常壓1.0MPa、量程為1000mm、主體材質為不銹鋼304、變送器輸出型(無現場表頭顯示)、連接法蘭口徑DN20型，側裝式磁浮子液位計。
