頂裝式磁性液位計技術參數
測量精度：±10mm(翻柱)
測量范圍：300mm~600mm
介質密度：≥0.45g/cm3
介質溫度：≤0.04Pa.s(介質工作溫度下)
工作溫度：-20℃
工作壓力：1.0,1.6,2.5,4.0MPa
連接法蘭尺寸：DN80,DN100,DN150
出廠法蘭標準：HG20592~20635~2009
頂裝式磁性液位計是安裝在儲罐頂部,特別適合地下槽罐和易燃,易爆和毒性介質以及粘度系數較高的液位檢測,準確可靠 .該液位計指示清晰,觀察方便,適合介質粘度系數較高的場合測量液位.
一、概述
頂裝式磁性液位計是安裝在儲罐頂部，特別適合地下槽罐和易燃、易爆和毒性介質以及粘度系數較高的液位檢測，準確可靠。該液位計指示清晰，觀察方便，適合介質粘度系數較高的場合測量液位。
二、工作原理
磁性液位計利用浮力和磁性耦合的基本原理，當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永磁鋼通過磁耦合驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，面板中的紅白界位處為容器內介質液位的實際高度，從而實現液位的測量。
三、頂裝式安裝、使用和維護
●頂裝式液位計護導管和主導管安裝必須保持垂直。
●頂桿安裝時必須挺直裝入。
●頂桿與浮子連接須左右擺動靈活。
●面板可允許上下移動來校正零位。
●安裝完畢，需對翻柱用所附校正磁鋼進行零位校正。
●磁性液位計主導管周?chē)?0 mm笵圍內不允許有導磁物質，否則要直接影響磁性液位計正常工作。

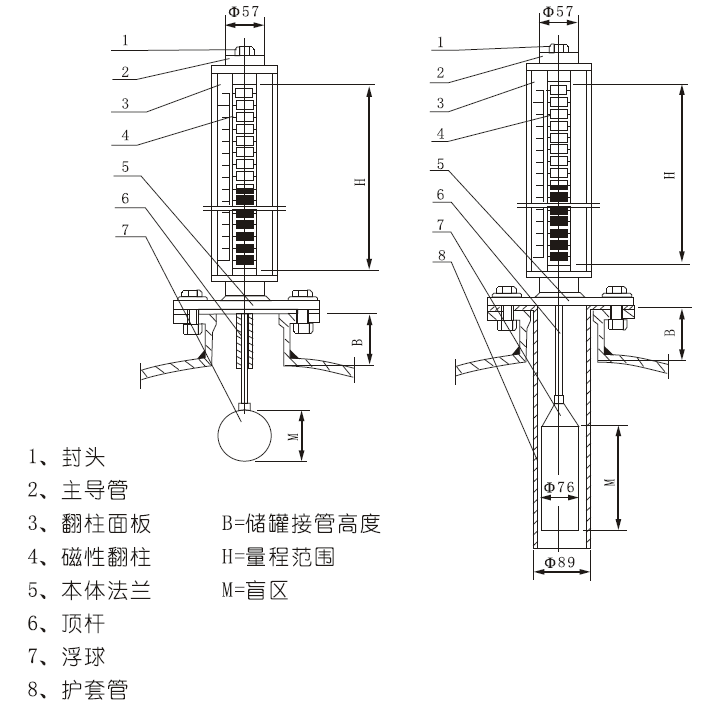

四，結構示意圖
