燒結浮球液位計
燒結浮球液位計**應用于在化工、煉油、儲運、水處理等行業。根據各種不同化學屬性液體的測量需要，目前，可供選用的浮球液位計有標準型和耐酸堿型兩種。其中，耐腐蝕耐高溫液位計主要適用于測量具有強腐蝕性液體的液位。但不同的應用工況，需要選用不同類型和規格尺寸的儀表。為有助用戶更好地選型，本文結合計為Float-11P耐酸堿型浮球液位計的規格尺寸圖，就耐酸堿型浮球液位計的規格尺寸介紹如下。

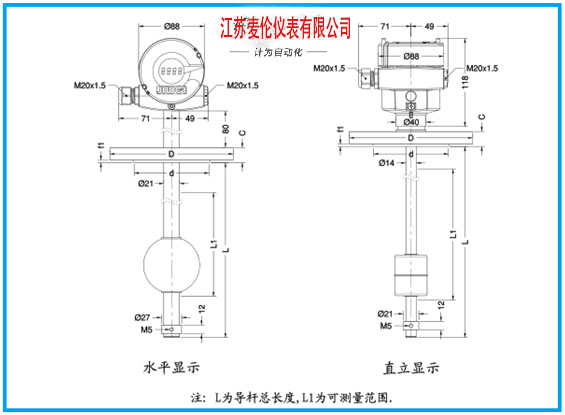

尺寸圖
耐腐蝕耐高溫液位計采用高亮LED顯示表頭，為方便不同應用場合觀看儀表，可根據需要將儀表的表頭配置成水平和直立顯示。如上圖所示，左側和右側的尺寸圖分別為表頭水平顯示和直立顯示的儀表所對應的規格尺寸。
從上面的耐腐蝕耐高溫液位計規格尺寸圖不難看出，兩種形式的耐腐蝕耐高溫液位計所采用的過程連接均為法蘭連接，這與標準型浮球液位計采用法蘭連接和螺紋連接兩種連接方式有所不同。這是因?yàn)?span style="color: rgb(40, 44, 51); font-family: -apple-system, BlinkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue For Number", "Helvetica Neue", Arial, "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei", sans-serif; background-color: rgb(246, 247, 250);">耐腐蝕耐高溫液位計所測介質多為腐蝕性較強的介質，為防止介質泄露，所以，過程連接多使用法蘭連接。
上圖中水平顯示所對應的尺寸圖表明，導桿總長度為L(zhǎng)，圖中的L1為浮球液位計的可測量范圍。導桿的直徑為φ21×2mm，表頭距離法蘭的尺寸為80mm，電纜入口為M20×1.5，浮球?yàn)閳A形。法蘭尺寸顯示為D，翻看計為官網的選型表可知，法蘭尺寸有DN50PN40、DN80PN40、DN50PN16、DN80PN16等，當然，也可根據用戶的具體工況進行定制。
制定檢査方案。在機械**人員卸下霧化器外殼后，用專用工具打開潤滑油箱，取下液位計，發現該液位計為潤中儀表浮球液位計，該液位計是以磁浮球?yàn)闇y(cè)量元件，利用排開液體體積相等原理浮于液面，當容器的液位變化時浮球也隨著上下移動，由于磁性作用,潤中儀表浮球液位計的干簧受磁性吸合,使傳感器內電阻成線性變化，由智能轉換器將電阻變化轉換成4~20mA標準電流信號,通過顯示儀表用數字蹄液體的實際位置，也可通過屏蔽線將信號輸送至PLCg制柜，從而達到液面的遠距離檢測和控制的目的。
通過上下?lián)軇?dòng)液位計浮球，與中控室同步聯系，發現電腦液位數據顯示與現場浮球所處位置一致，且PLC進線端子在串入萬用表的情況下，電流信號與上述兩類顯示一致。此時可判斷液位計正常無故障，再檢查現場接線盒內較為潮濕，進行了吹千和緊固端子的工作，機械**人員對潤滑油箱中的油品進行了排放和重新灌注，按照油箱容積*高上限為4L，加入3.5L左右油，恢復原狀后進行霧化器試運行，故障現象消失，正常進入生產狀態。
但5天后，此故障現象再出現，還是主軸油箱高液位報警導致系統停機，再次與各**認真翻閱圖紙及技術資料，并咨詢銷售商技術代表后，再次對霧化器進行拆卸和檢查，液位計經詳細檢査后判斷還是正常，在檢查過程中，有機械**人員提到在**次故障出現前兩天曾對霧化器主軸油箱與主軸之間的密封墊圈做過拆卸和更換，當時我們就意識到，可能問題就出在這個方面，為證實我們的判斷，從浮球液位計安裝孔通過手探入的方式檢査油箱底部，發現大量漿液沉淀，液位高的原因正是由于有漿液的存在，再加上注人平時正常量的潤滑油，通過泵的作用導致油位超限，引起高油位報警停機。機械**人員更進一步拆卸霧化器，將密封整圈進行了更換和密封處理。恢復原狀后，再次試運行，無狀況后進行正式生產。至今霧化器再也未出現過液位計故障現象。
4結語
經過處理霧化器浮球液位計高報警導致停機故障，更加深入的了解了脫硫設備工作原理、流程、現場設備構成、PLC程序，對今后的設備維護生產連續、穩定順行及煙氣排放滿足國家環保要求提供了保障，同時對其他兩個燒結的脫硫設備維護、順行有一定的借鑒意義。
