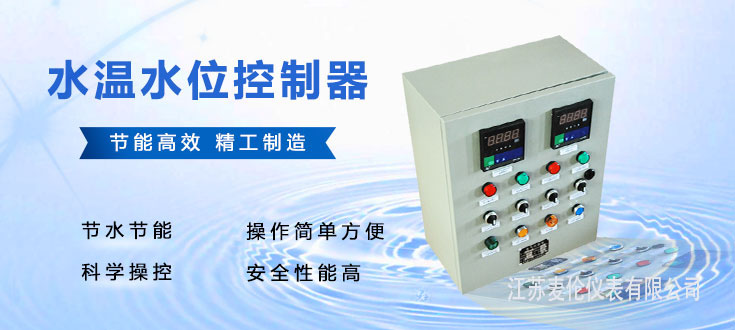

水溫水位控制器
水溫水位智能控制器是一種新型控制裝置，它是由恒溫智能控制儀和液位智能控制儀兩者組合而成，兼?zhèn)淞藘烧叩膬?yōu)點，使水溫及水位得到顯示與控制，節水、節能，進一步增加了系統的安全性，在熱媒不需回收的熱水制備系統中，采用旋轉式消聲加熱器為核心設備，配以水溫水位控制器，不失為一種較為合理的選擇。
1、結構：
水溫水位控制器由溫控器部分與水位控制部分組成，與其配套的還有電動閥前的減壓裝置，及用于加熱的旋轉式消聲加熱器。
2、原理：
容器內的水位傳感器，將感受到的水位信號傳送到控制器，控制器內的計算機將實測的水位信號與設定信號進行比較，得出偏差，然后根據偏差的性質，向給水電動閥發出“開”“關”的指令，保證容器達到設定水位。進水程序完成后，溫控部份的計算機向供給熱媒的電動閥發出“開”的指令，于是系統開始對容器內的水進行加熱。到設定溫度時?？刂破鞑虐l(fā)出關閥的命令、切斷熱源，系統進入保溫狀態。程序編制過程中，確保系統在沒有達到安全水位的情況下，控制熱源的電動調節閥不開閥，從而避免了熱量的損失與事故的發生。
1、節水、節能，使制備熱水的成本大為降低。
2、編制較為科學的控制程序，保證了系統的安全。
3、數字顯示直觀明了，操作簡單方便。
1、水溫水位智能控制箱 5、溫度傳感器 9、蒸汽減壓閥
2、給水電動閥 6、旋轉式消聲加熱器 10、過濾器
3、閘閥 7、止回閥 11、壓力表
4、水位傳感器 8、供汽電動閥 12、截止閥
用于集中供熱的循環系統中
1、水溫水位智能控制箱2、給水電動閥3、閘閥4、軟水器5、軟水箱
6、過濾器7、循環水泵8、膨脹水箱9、壓力表10、碟閥
11、板式換熱器12、供汽電動閥13、截止閥14、暖氣片
15、溫度傳感器16、水位傳感器17、止回閥18、補水泵
在集中供熱的循環系統中，通過控制安裝在市網供熱末端的電動調節閥開度，來調節流入熱交換器內的熱媒流量，使采暖水的溫度得到控制。安裝在軟水箱內的水位傳感器把即時水位信號傳到智能控制器，控制器將該信號與設定信號進行比較得出偏差，根據差值的大小及性質向補水泵發出開啟的指令，保證循環系統內水的損失得到及時準確的補給。
