法蘭尺寸表
發(fā)布時間:2021-07-02 00:58:54

江蘇麥倫儀表有限公司收集(國標、美標)常用法蘭規(guī)格尺寸



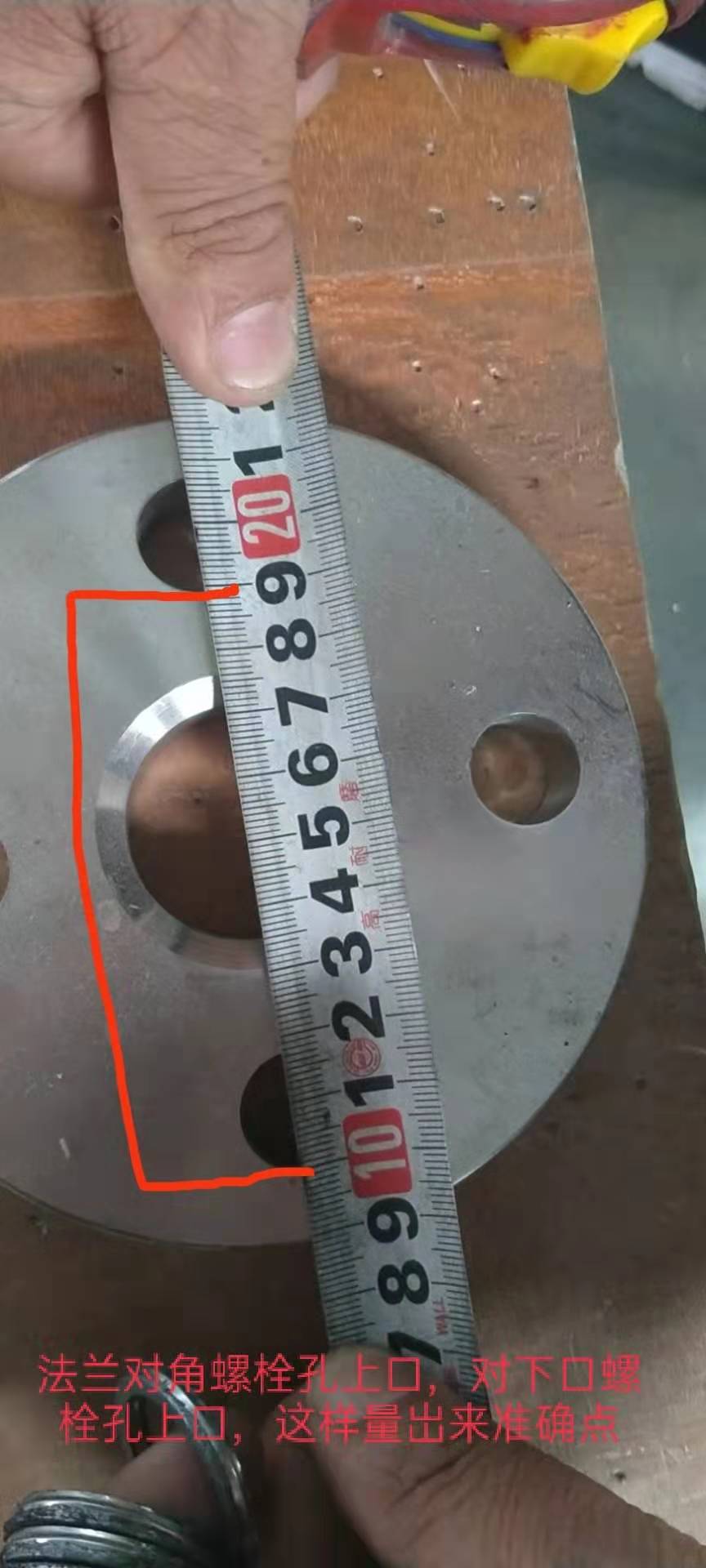

  GB9119,2—88 GB9119,2—88
in 公稱通徑  10kg=1.0MPa 公稱通徑  16kg=1.6MPa
法蘭外徑 螺栓孔距 螺栓直徑 螺栓孔數 法蘭厚度 法蘭外徑 螺栓孔距 螺栓直徑 螺栓孔數 法蘭厚度
3/8 DN10 50 60 14 4 14 DN10 90 60 14 4 14
1/2 DN15 59 65 14 4 14 DN15 95 65 14 4 14
3/4 DN20 105 75 14 4 16 DN20 105 75 14 4 16
1 DN25 115 85 14 4 16 DN25 115 85 14 4 16
11/4 DN32 140 100 18 4 18 DN32 140 100 18 4 18
11/2 DN40 150 110 18 4 18 DN40 150 110 18 4 18
2 DN50 165 125 18 4 20 DN50 165 125 18 4 20
21/2 DN65 185 145 18 4 20 DN65 185 145 18 4 20
3 DN80 200 160 18 8 20 DN80 200 160 18 8 20
31/2 DN100 220 180 18 8 22 DN100 220 180 18 8 22
4 DN125 250 210 18 8 22 DN125 250 210 18 8 22
5 DN150 285 240 22 8 24 DN150 285 240 22 8 24
6 DN200 340 295 22 8 24 DN200 340 295 22 8 26
8 DN250 395 350 22 12 26 DN250 405 355 26 12 29
10 DN300 445 400 22 12 28 DN300 460 410 26 12 32
12 DN350 505 460 22 16 30 DN350 520 470 26 16 35
14 DN400 565 515 26 16 32 DN400 580 525 30 16 38
16 DN450 615 565 26 20 35 DN450 640 585 30 20 42
18 DN500 670 620 26 20 38 DN500 715 650 33 20 46
20 DN600 780 725 26 20 42 DN600 840 770 36 20 52









  ANSI標準125型 ANSI標準150型
in 公稱通徑  10kg=1.0MPa 公稱通徑  16kg=1.6MPa
法蘭外徑 螺栓孔距 螺栓直徑 螺栓孔數 法蘭厚度 法蘭外徑 螺栓孔距 螺栓直徑 螺栓孔數 法蘭厚度
3/8 DN10           DN10
1/2 DN15           DN15
3/4 DN20           DN20
1 DN25           DN25
11/4 DN32           DN32
11/2 DN40 127 98.5 16 4 14.3 DN40 127 98.5 16 4 17.5
2 DN50 152 120.5 19 4 15.9 DN50 152 121.5 19 4 19.1
21/2 DN65 178 139.5 19 4 17.5 DN65 178 139.5 19 4 22.3
3 DN80 190 152.5 19 4 19.1 DN80 190 152.5 19 4 23.9
4 DN100 229 190.5 19 8 23.9 DN100 229 190.5 19 8 23.9
5 DN125 254 216.5 22 8 23.9 DN125 254 216.5 22 8 23.9
6 DN150 279 241.5 22 8 25.4 DN150 279 241.5 22 8 25.4
8 DN200 343 298.5 22 8 28.6 DN200 343 298.5 22 8 28.6
10 DN250 406 362.5 25 12 30.2 DN250 406 362.5 25 12 30.2
12 DN300 483 432 25 12 31.8 DN300 483 432 25 12 31.8
14 DN350 533 476.5 29 12 35 DN350 533 476.5 29 12 35
16 DN400 597 539.5 29 16 36.6 DN400 597 539.5 29 16 36.6
18 DN450           DN450
20 DN500           DN500
24 DN600           DN600







ANSI標準300型
公稱通徑
法蘭外徑 螺栓孔距 螺栓直徑 螺栓孔數 法蘭厚度
DN10
DN15
DN20
DN25
DN32
DN40 156 114.5 19 4 18
DN50 165 127 22 8 18
DN65 190 149 22 8 20
DN80 210 168 22 8 22
DN100 254 200 22 8 24
DN125 279 235 22 8 26
DN150 318 270  2 2 12 28
DN200 381 330 25 12 30
DN250 444 387.5 29 16 34
DN300 521 451 32 16 36
DN350 584 514.5 32 20 40
DN400 648 571.5 3 5 20 46
DN450
DN500
DN600







螺栓配套孔距對比表
螺栓孔距直徑 11 14 18(19) 22(23) 26(28) 30(31) 33(34) 36(37) 39(40)
螺栓公稱直徑 M10 M12 M16 M20 M24 M27 M30 M33 M36
