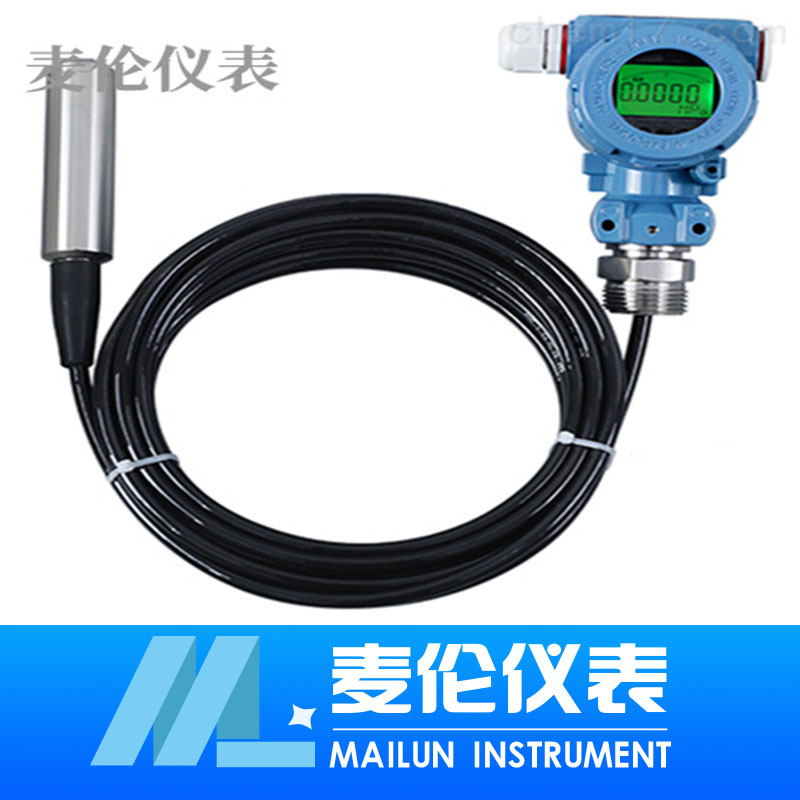

投入式液位變送器

一、儀表概述：投入式液位變送器可將各種物位參數的變化轉換成標準電流信號，遠傳至操作控制室，供二次儀表或計算機進行集中顯示、報警或自動控制。其良好的結構及安裝方式，···
訂購熱線：181-5507-8261
立即咨詢
一、儀表概述：

投入式液位變送器可將各種物位參數的變化轉換成標準電流信號，遠傳至操作控制室，供二次儀表或計算機進行集中顯示、報警或自動控制。其良好的結構及安裝方式，可適用于 高溫、高壓、 強腐蝕、易結晶、防堵塞、防冷結以及 固體粉狀、粒狀物料等特殊條件下的液位，料位或物位的連續檢測，可**應用于各種工業過程中的檢測控制。




二、測量原理：

投入式液位變送器用靜壓測量原理；當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H+ Po式中：
P ：變送器迎液面所受壓力
ρ：被測液體密度
g ：當?shù)刂亓铀俣?/div>
Po ：液面上大氣壓
H ：變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。

三、性能特點：
1、穩定性好，滿度、零位長期穩定性可達 0.2%FS/ 年。在補償溫度 0 ～ 70 ℃范圍內，溫度飄移低于 0.2%FS ，在整個允許工作溫度范圍內低于 0.5%FS 。
2、具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在 35mA以內。
3、固態結構，無可動部件，高可靠性，使用壽命長。
4、安裝方便、結構簡單、經濟耐用。
四、技術指標：

1、測量范圍： 0-0.1 米～ 0-35 米；
2、過      載： 不超過管長1.5倍；
3、測量形式： 平衡罩式；
4、精度等級： 0.5%F ? S；
5、電源電壓： 24VDC；
6、負載電阻： ≤ 500 Ω；
7、測量介質： 各種液體；
8、長期穩定性： ± 0.2% F ? S/ 年；
9、環境相對濕度： 0 ～ 95%；
10、補償溫度： 0 ～ 70 ℃；
11、工作溫度： -40 ～240℃ 溫度可以做到 350 度（需定做）；
12、外殼： 壓鑄合金鋁；
13、主體結構材料： １Cr18Ni9Ti；
14、電氣接口： M20×1.5。

五、安裝注意事項：

1、由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以免雜物堵塞探頭；

2、在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量精度；

3、變送器側面安裝時，導氣電纜彎曲半徑應大于10厘米，避免彎曲過度而將導氣電纜損壞；

4、接地端子應可靠接地，電源屏蔽線應與其相連；

5、測量易爆危險品時，必須嚴格按照GB3836.1-83《爆炸性環境用防爆電器設備通用要求》和GB3836.4-83《本質安全型電路和電氣設備“i”》中的有關規定進行安裝。

六、如何安裝：

1、液位計安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管 （不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將放入鋼管中即可使用；

2、測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管 （在液體流向的反面不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將液位變送器放入鋼管中即可使用；

3、變送器的安裝方向?yàn)榇怪保度胧桨惭b位置應遠離液體出入口及攪拌器；

4、在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。

七、使用注意事項：

1、使用中發現異常，應關掉電源，停止使用，進行檢查或向技術部；

2、接供電電源時應嚴格按照淮安三暢儀表制造有限公司接線說明進行連接；

3、液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。

八、參數對照表：


測量形式及范圍

0～1～200mH2O

允許過載

2倍滿量程壓力

工作溫度

-20～80℃

溫度補償

-10～70℃

存儲溫度

-40～80℃

準確度（包含非線性、重復性、遲滯）

0.2%FS(典型) 0.5%FS

穩定性誤差

0.2%FS(典型)， 0.5%FS

溫漂系數

0.01%FS(典型，量程不小于5mH2O)
0.03%FS(典型，量程小于5mH2O)

輸出信號

(4～20)mA(二/三線制)、(0～10/20）mA
(0～5)V、(1～5)V、)0～10)V

供電電源

15～36 VDC(標定電壓24VDC)

負載(Ω)

電流輸出型<(U-15V)/0.02A、 電流輸出型>5K

外殼材料

合金鋁

O型圈

氟橡膠

膜片

316L不銹鋼

電纜

防水透氣電纜

防護等級

IP68(壓力傳感器部分)，IP65（接線盒變送器部分）

九、安裝使用：
在敞口的容器中測量靜態液位時，把液位變送器直接投入到容器底部，在容器開口處用尼龍帶或三腳可調安裝架等將電纜線（接線盒）固定即可。在流動的液體中測量液位時，因介質波動較大，可以在液體中插入一根Φ45mm的鋼管，同時在水流方向的反面不同高度的管壁上打若干小孔，使液體流入管內。另一種方法是在液體底部加裝阻尼裝置，以過濾泥沙和消除動態壓力和波浪對測量的影響。
十、選型一覽表：

型譜

說明

ZW-50



投入式液位傳感器

類別

1



纜式

2



桿式（傳感器裝在底部，直接接觸液體介質）

3



防腐式

4



導壓桿式（傳感器裝在上部，不直接接觸介質）

過程連接形式

T



支架安裝

N



法蘭安裝DN40 PN1.0

Y



特別約定

傳感器連接材料

1



304

桿式

2



316

3



316L

4



丁晴橡膠與聚氯乙烯復合物

纜式

5



聚四氟乙烯，（聚丙烯法蘭）

防爆方式

O



不防爆

E



本安防爆Exia ⅡCT6

顯示方式

O



不帶現場批示

Z



帶電流表指示（0-****刻度）

X



帶現場顯示

配重情況

O



無需配重

W



需要配重



-□



安裝高度



-□



測量高度



-□

被測介質密度（g/cm3
